Hitec Digital programmeur & testeur de servos pour tous les servos
Hitec Digital programmeur & testeur de servos pour tous les servos
Notice d'utilisation
Mode d'emploi
Merci d'avoir fait l'acquisition du programmeur & testeur de servos HFP-30 Hitec
Digital. Le HFP-30 a été conçu pour programmer tous les servos Hitec programmables
(Brushless, série 5000/7000 et série D).
En plus, le HFP-30 vous permet de tester les servos radiocommandés de tout autre
fabricant du marché.

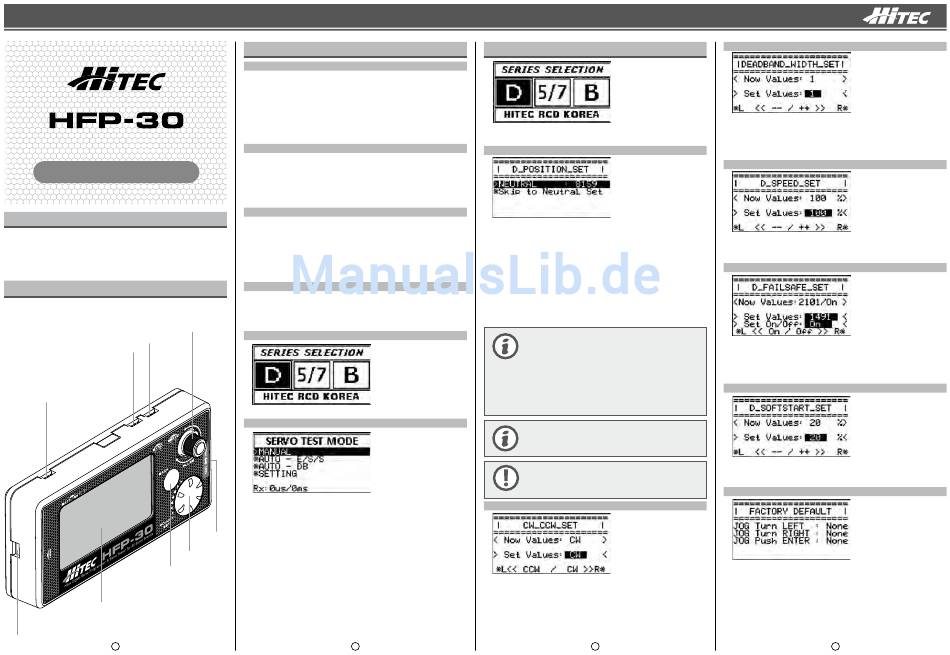

Descriptif
1. Molette de déilement (ADJUST, SET)
2. Touche BACK
3. Bouton de réglage PULSE
4. Port USB
5. Commutateur TEST/PROG
8
6. Prise BATT/RX
7
7. Prise SYNC
8. Prise SERVO
9. Écran LCD
6
2
9
4
1
Programme
Mode programme série D
- Réglage EPA/ Neutre
- Réglage CW ou CCW
- Réglage largeur zone de neutre
- Réglage vitesse
- Réglage ID servo
- Réglage Fail safe
- Réglage Soft Start
- Restauration aux valeurs d'usine
Mode programme série 5XXX / 7XXX
- Réglage EPA/ Neutre
- Réglage CW ou CCW
- Réglage largeur zone de neutre
- Réglage résolution
- Réglage protection surcharge
- Restauration aux valeurs d'usine
Mode programme série BLDC
- Réglage EPA/ Neutre
- Réglage CW ou CCW
- Réglage largeur zone de neutre
- Réglage vitesse
- Réglage Fail Safe
- Réglage Soft Start
- Restauration aux valeurs d'usine
Réglage mode test
- Test manuel
- Test auto
- Test auto largeur zone de neutre
- Paramètres
3
Écran principal
Sélectionnez votre servo sur cet écran.
Écran principal du mode de test servo
Sélectionnez plusieurs tests sur cet écran.
5
1
2
HFP-30
Mode programme série D
Branchez une batterie 3,5~8,4V à la prise BATT/RX.
Branchez un servo série D à la prise « SERVO » et sélectionnez « D » à l'écran.
1. Réglage EPA/ Neutre
1) Appuyez sur la molette de déilement et sélectionnez EPA/Neutral.
2) Pour modiier la valeur PULSE, la molette doit être en position neutre.
3) Pour activer la fonction, appuyez sur la molette. Ensuite, tournez le bouton de
réglage PULSE jusqu'à la position voulue avant d'appuyer sur la molette pour
conirmer.
4) Gauche : Appuyez sur la molette pour activer la fonction. Ensuite, tournez le
bouton de réglage PULSE jusqu'à la position voulue avant d'appuyer sur la
molette pour conirmer.
5) Droite : Appuyez sur la molette pour activer la fonction. Ensuite, tournez le bou-
ton de réglage PULSE jusqu'à la position voulue avant d'appuyer sur la molette
pour conirmer.
6) Appuyez sur la touche « BACK » pour sortir du menu.
Le port « SYNC » est très utile pour régler les valeurs EPA de 2
servos simultanément sur un avion radiocommandé Giant.
1. Réglage EPA sur servo standard.
2. Une fois le réglage EPA du servo standard effectué, branchez
ce dernier au port SYNC.
3. Branchez un autre servo au port « SERVO » et réglez ses
valeurs EPA.
De cette manière, vous pouvez régler aisément les deux servos
en même temps.
Pendant le réglage des valeurs EPA, les servos doivent être
séparés des guignols de commande.
Une fois le réglage terminé, sortez du menu en appuyant sur la
touche « BACK ».
À défaut, les paramètres saisis ne seront pas mémorisés.
2. Réglage CW ou CCW
1) Sélectionnez CW_CCW en tournant la molette, puis appuyez dessus pour
conirmer.
2) Sélectionnez CW ou CCW en tournant la molette, puis appuyez dessus pour
conirmer.
3) Appuyez sur la touche « BACK » pour sortir du menu.
3
Notice d'utilisation
3. Réglage largeur zone de neutre
1) Sélectionnez DB_Width en tournant la molette, puis appuyez dessus pour
conirmer.
2) Réglez la valeur voulue en tournant la molette, puis appuyez dessus pour
conirmer.
3) Appuyez sur la touche « BACK » pour sortir du menu.
4. Réglage vitesse
1) Sélectionnez SPEED en tournant la molette, puis appuyez dessus pour conirmer.
2) Réglez la valeur voulue en tournant la molette, puis appuyez dessus pour conirmer.
3) Appuyez sur la touche « BACK » pour sortir du menu.
5. Réglage Fail Safe
1) Sélectionnez FAILSAFE en tournant la molette, puis appuyez dessus pour conirmer.
2) Tournez le bouton de réglage PULSE au centre (neutre).
3) Réglez la valeur voulue en tournant le bouton de réglage PULSE.
4) Réglez la valeur On/Off en tournant la molette, puis appuyez dessus pour conirmer.
5) Appuyez sur la touche « BACK » pour sortir du menu.
6. Réglage Soft Start
1) Sélectionnez SOFT_START en tournant la molette, puis appuyez dessus pour conirmer.
2) Réglez la valeur voulue en tournant la molette, puis appuyez dessus pour conirmer.
3) Appuyez sur la touche « BACK » pour sortir du menu.
7. Restauration aux valeurs d'usine
1) Sélectionnez FACTORY DEFAULT en tournant la molette, puis appuyez dessus
pour conirmer.
2) Tournez la molette jusqu'en butée à gauche et à droite, puis appuyez dessus
pour conirmer.
3) Appuyez sur la touche « BACK » pour sortir du menu.
4
