Bedienungsanleitung
Einleitung
Vielen Dank für den Kauf des Hitec-Digital-Servo Test- und Programmiergeräts HFP-30.
HFP-30 ist mit allen Hitec-Servos kompatibel (Bürstenlos, 5000/7000er-Serie und
D-Serie).
Zudem können Sie jedes R/C-Servo auf dem Markt mit HFP-30 testen.

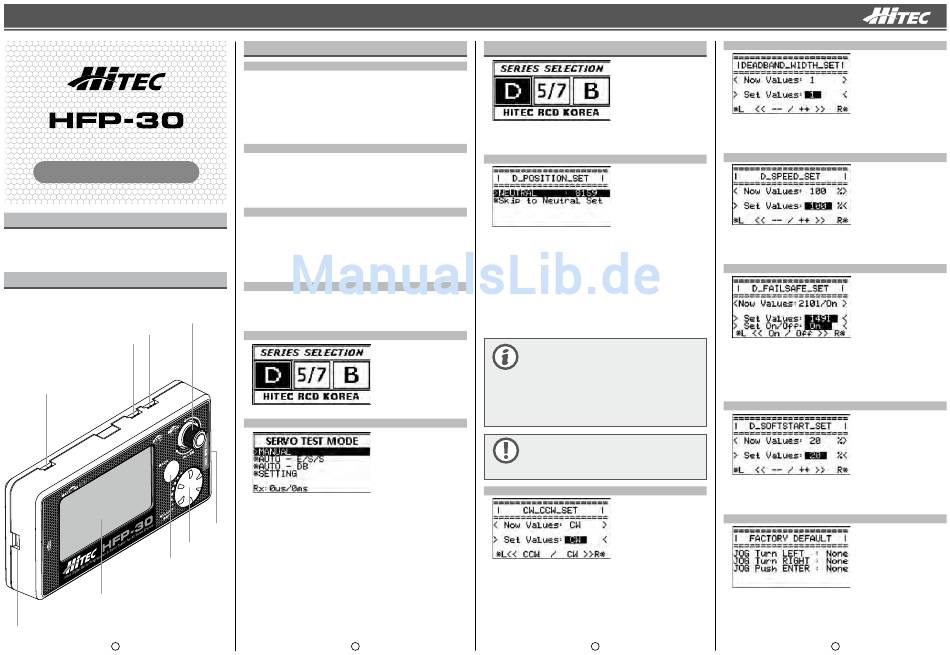

Geräteübersicht
1. Drehknopf (ANPASSEN, EINSTELLEN)
2. Zurück-Taste
3. Drehrad für Impulseinstellungen
4. USB-Schnittstelle
5. Test/Programmwahlschalter
8
6. Akku Anschluss
7
7. Übertragungs-Schnittstelle
8. Servo Anschluss
9. LCD
6
2
9
4
1
Programm
Programmeinstellung der D-Serie
- Einstellen der EPA/Neutral
- Einstellen der Drehrichtung (im/gegen den Uhrzeigersinn)
- Einstellen des Totgangs
- Einstellen der Geschwindigkeit
- Einstellen der Servo-ID
- Einstellen der Fail-Safe-Funktion
- Einstellen des Sanftanlaufs
- Werkseinstellungen
Programmeinstellung der 5XXX-/7XXXer-Serie
- Einstellen der EPA/Neutral
- Einstellen der Drehrichtung (im/gegen den Uhrzeigersinn)
- Einstellen des Totgangs
- Problemlösung
- Einstellen des Überlastschutzes
- Werkseinstellungen
Programmeinstellung der BLDC-Serien
- Einstellen der EPA/Neutral
- Einstellen der Drehrichtung (im/gegen den Uhrzeigersinn)
- Einstellen des Totgangs
- Einstellen der Geschwindigkeit
- Einstellen der Fail-Safe-Funktion
- Einstellen des Sanftanlaufs
- Werkseinstellungen
Testlauf Set-Up
- Manueller Test
- Automatischer Test
- Automatischer Totzonentest
3
- Einstellungen
Hauptbildschirm
Servo kann hier ausgewählt werden.
Hauptbildschirm für Servo-Testmodus
Verschiedene Tests können auf diesem Bildschirm ausgewählt werden.
5
1
2
HFP-30
Programmeinstellung der D-Serie
Schließen Sie einen 3,5 bis 8,4 V-Akku an die BATT/RX-Schnittstelle an.
Verbinden Sie das D-Serien-Servo mit der dafür vorgesehenen Schnittstelle und
wählen Sie „D" auf dem Bildschirm.
1. Einstellen der EPA/Neutral
1) Mit dem Drehrad EPA anwählen und durch Drücken bestätigen.
2) Um mit der Einstellung beginnen zu können, muss zuerst der Drehknopf in die
Mitte gestellt werden.
3) Drehknopf zum Starten drücken. Drehrad auf die gewünschte Position stellen und
die Auswahl durch Drücken des Drehknopfs bestätigen.
4) Links: Drehknopf drücken, um Funktion zu starten. Stellen Sie den Drehrad auf
die gewünschte Position und bestätigen Sie Ihre Auswahl durch Drücken der
Drehknopf.
5) Rechts: Drehknopf drücken, um Funktion zu starten. Stellen Sie den Drehrad auf
die gewünschte Position und bestätigen Sie Ihre Auswahl durch Drücken des
Drehknopfs.
6) Die „Back"-Taste wählen, um zurück ins Menü zu gelangen.
„Sync" ist vor allem dann nützlich, wenn die EPA für 2 Servos
gleichzeitig bei einem großen Modelllieger eingestellt werden soll.
1. EPA für das erste Servo einstellen.
2. Sobald die EPA eingestellt ist, dieses Servo an Sync-Schnitt-
stelle anschließen.
3. Ein weiteres Servo mit dem „Servo"-Anschluss verbinden und
die EPA dafür einstellen.
Da sich das zuerst eingestellte Servo parallel bewegt, kann so
der Abgleich leichter vorgenommen werden.
Verlassen Sie das Menü, indem Sie auf die „Back"-Taste
drücken, sobald dieser Vorgang abgeschlossen ist. Wenn Sie
das Menü verlassen, ohne die „Back"-Taste gedrückt zu haben,
werden Ihre Einstellungen nicht gespeichert.
2. Einstellen der Drehrichtung (im/gegen den Uhrzeigersinn)
1) „CW_CCW" mit dem Drehknopf anwählen und die Auswahl durch Drücken
bestätigen.
2) „CW" oder „CCW" mit dem Drehknopf anwählen und die Auswahl durch
Drücken bestätigen.
3) Die „Back"-Taste wählen, um zurück ins Menü zu gelangen.
3
Bedienungsanleitung
3. Einstellen des Totgangs
1) „DB_Width" mit ddem Drehknopf auswählen und die Auswahl durch Drücken
bestätigen.
2) Den gewünschten Wert auswählen und die Auswahl durch Drücken bestätigen.
3) Die „Back"-Taste wählen, um zurück ins Menü zu gelangen.
4. Einstellen der Geschwindigkeit
1) „Speed" mit dem Drehknopf auswählen und die Auswahl durch Drücken
bestätigen.
2) Den gewünschten Wert auswählen und die Auswahl durch Drücken bestätigen.
3) Die „Back"-Taste wählen, um zurück ins Menü zu gelangen.
5. Einstellen der Fail-Safe-Funktion
1) „FailSafe" mit dem Drehknopf auswählen und und die Auswahl durch Drücken
bestätigen.
2) Drehrad auf 12 Uhr stellen (neutral).
3) Den gewünschten Wert mit Hilfe des Drehrads einstellen.
4) Zum Ein- und Ausschalten den Drehknopf drehen und die Auswahl durch
Drücken bestätigen.
5) Die „Back"-Taste wählen, um zurück ins Menü zu gelangen.
6. Einstellen des Sanftanlaufs
1) „Soft_Start" mit dem Drehknopf auswählen und und die Auswahl durch
Drücken bestätigen.
2) Den gewünschten Wert auswählen und die Auswahl durch Drücken bestätigen.
3) Die „Back"-Taste wählen, um zurück ins Menü zu gelangen.
7. Werkseinstellungen
1) Werkseinstellungen mit dem Drehknopf auswählen und die und Auswahl durch
Drücken bestätigen.
2) Den Drehknopf einmal komplett nach links und nach rechts drehen, dann die
Auswahl durch Drücken bestätigen.
3) Die „Back"-Taste wählen, um zurück ins Menü zu gelangen.
