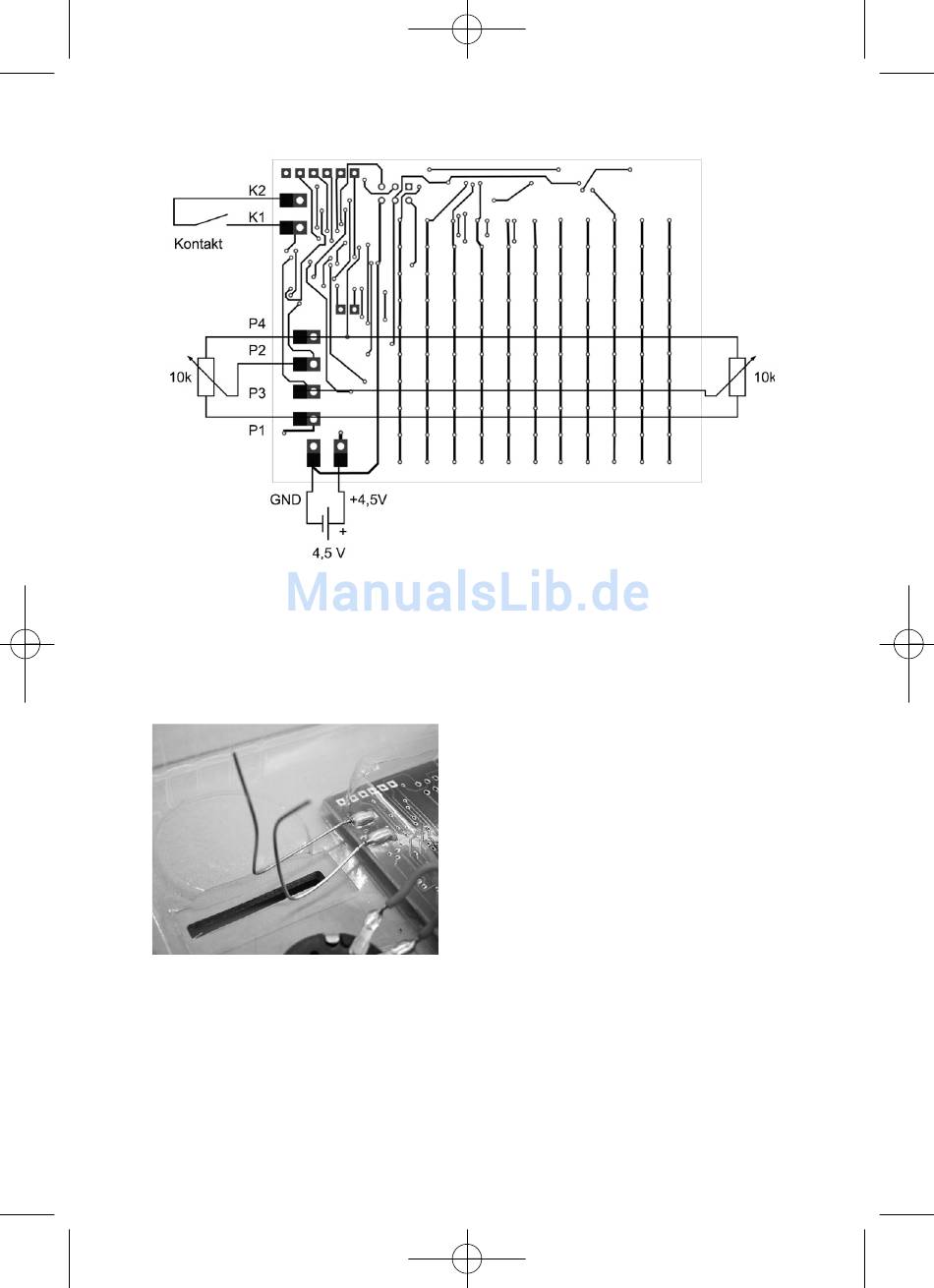

Löten Sie die beiden blanken Drähte an die Anschlüsse K1 und K2. Die Drähte
müssen durch die Befestigungsschale geführt werden. Am leichtesten gelingt dies,
wenn Sie sie am Ende verzinnen und dann heiß durch die Kunststoffschale
stechen.
Erst wenn die blanken Drähte angelötet sind, sollen sie zu einem Münzkontakt
gebogen werden. Biegen Sie die Drähte so, dass sie Abstand halten, aber gleich-
zeitig von einer durchfallenden Münze berührt werden können. Führen Sie einige
Tests durch, um die Kontakte so zu justieren, dass eine Münze gerade leicht
durchfallen kann.
