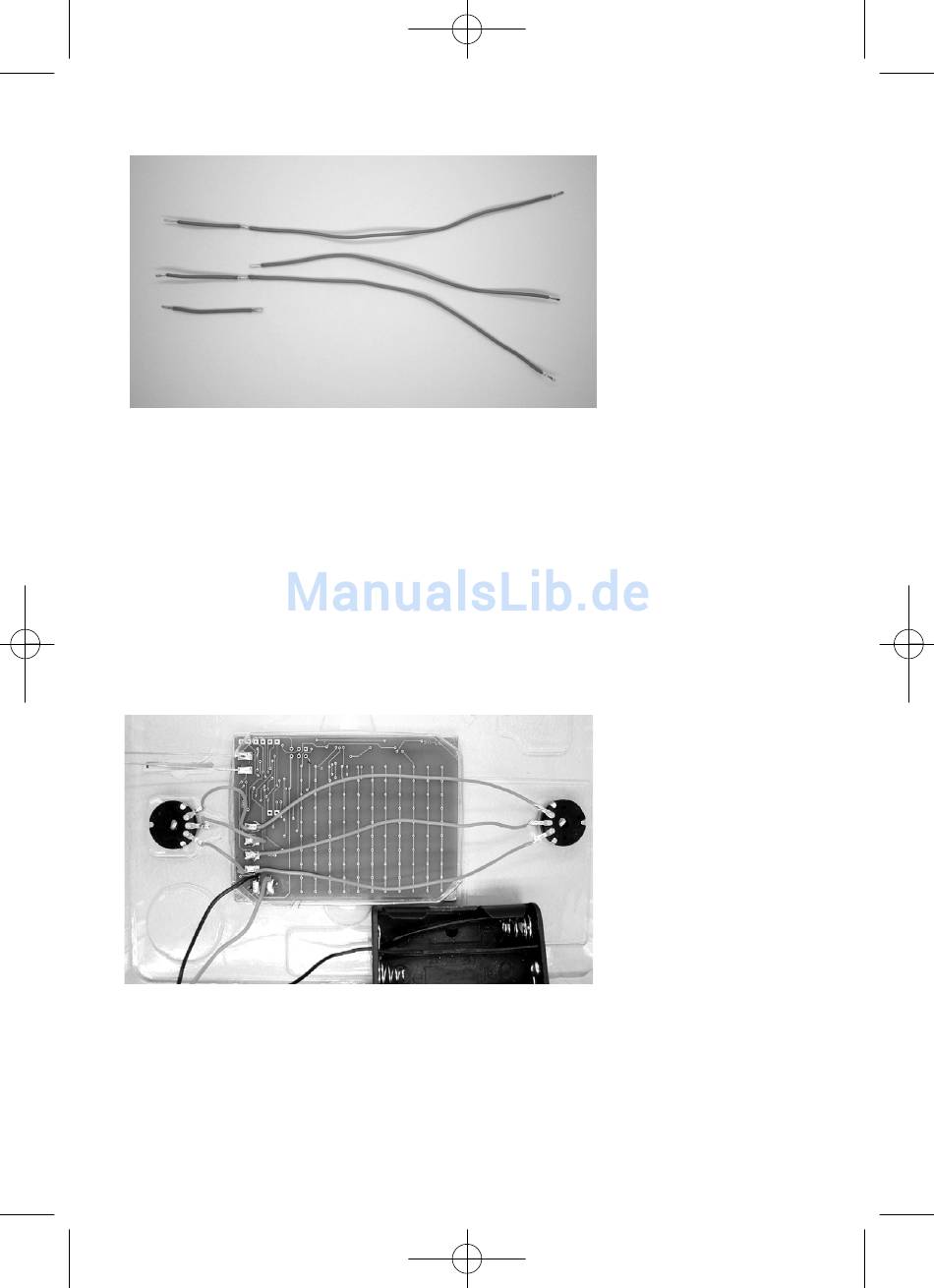

Bereiten Sie vier Drahtabschnitte vor. Zwei einfache Drähte von 3 cm und 12 cm
Länge sollen am Ende auf einer Länge von ca. 5 mm abisoliert und verzinnt
werden. Falls Sie noch wenig Erfahrung mit dem Löten haben, ist das Verzinnen
der Kabelenden eine gute Übung, bei der nicht viel schiefgehen kann. Einen
kleinen Lötkurs finden Sie im ELO-Magazin (www.elo-web.de). Die längeren
Drähte mit einer Länge von 15 cm sollen zusätzlich im Abstand von 3 cm vom
linken Ende eine freie Stelle erhalten. Schneiden Sie die Isolierung mit einem
scharfen Messer vorsichtig ein und ziehen Sie sie etwas auseinander. Verzinnen
Sie die freien Stellen ebenfalls. Falls dies Schwierigkeiten bereitet, können Sie
auch getrennte Drähte verwenden, die auf der Platine verbunden werden.
Verwenden Sie die vier vorbereiteten Drähte zur Verdrahtung der Potis.
Die Außenanschlüsse beider Potis liegen an den Anschlüssen P1 und P4.
Die mittleren Anschlüsse (Schleifer) liegen an P2 (links) und P3 (rechts).
