Das Gehäuse dient zugleich als Verpackung. Alle Bauteile befinden sich in einer
Kunststoffschale, die mit einer zweiten transparenten Schale abgedeckt ist. Die
obere Schale wird für die Montage benötigt.

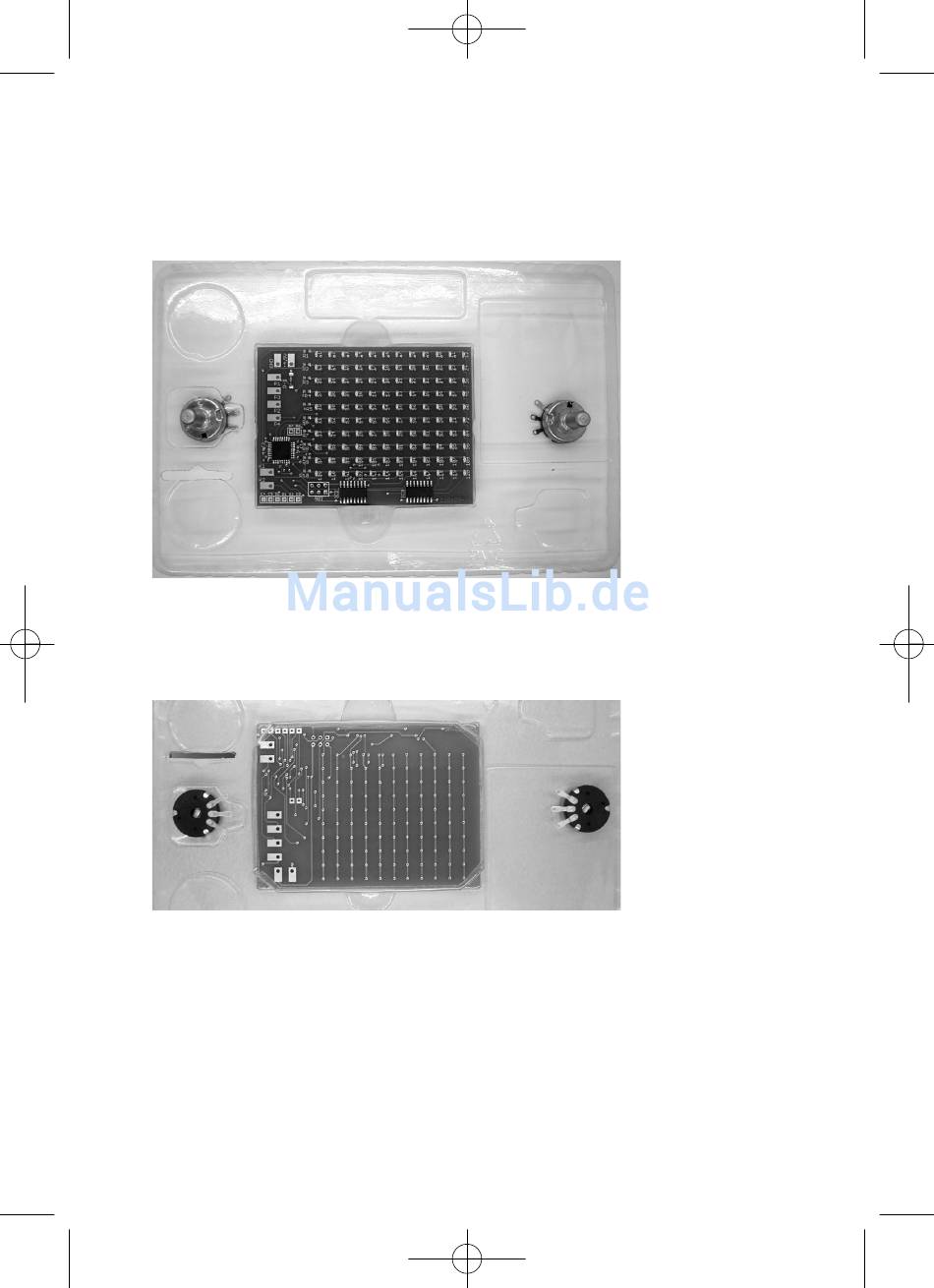

Klicken Sie die Platine in die Halteschale ein und montieren Sie diese dann mit
beiden Potis mit Unterlegscheiben und Muttern in das Gehäuse. Die Anschlüsse
der Platine müssen nach links zum Münzschlitz hin zeigen. Kontrollieren Sie von
der Frontseite her, ob das LED-Feld mittig hinter der Bildschirmöffnung platziert
ist. Justieren Sie die Lage eventuell etwas nach und ziehen Sie dann erst die
Poti-Muttern fest.
4
