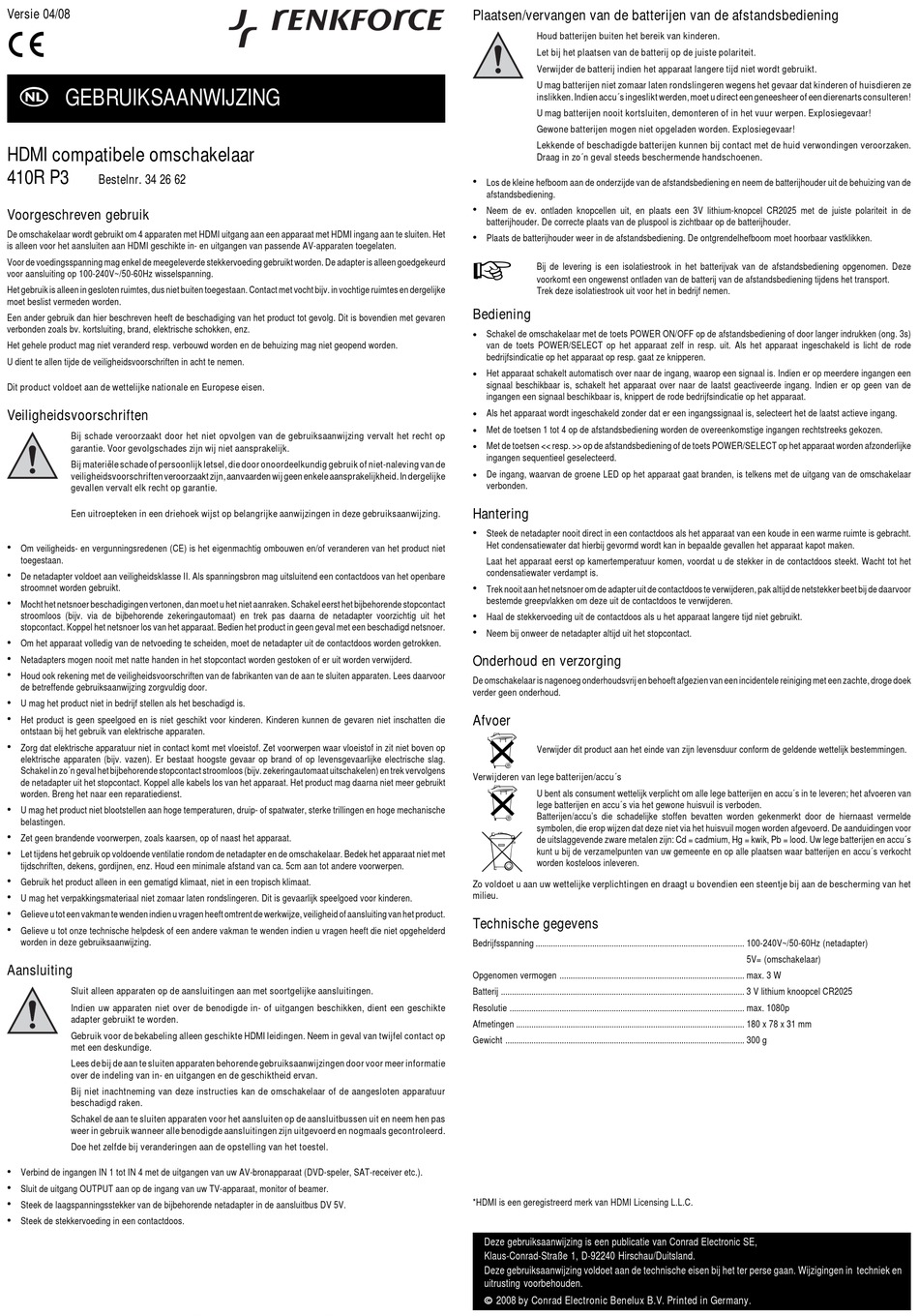

Versie 04/08
GEBRUIKSAANWIJZING
HDMI compatibele omschakelaar
410R P3
Bestelnr. 34 26 62
Voorgeschreven gebruik
De omschakelaar wordt gebruikt om 4 apparaten met HDMI uitgang aan een apparaat met HDMI ingang aan te sluiten. Het
is alleen voor het aansluiten aan HDMI geschikte in- en uitgangen van passende AV-apparaten toegelaten.
Voor de voedingsspanning mag enkel de meegeleverde stekkervoeding gebruikt worden. De adapter is alleen goedgekeurd
voor aansluiting op 100-240V~/50-60Hz wisselspanning.
Het gebruik is alleen in gesloten ruimtes, dus niet buiten toegestaan. Contact met vocht bijv. in vochtige ruimtes en dergelijke
moet beslist vermeden worden.
Een ander gebruik dan hier beschreven heeft de beschadiging van het product tot gevolg. Dit is bovendien met gevaren
verbonden zoals bv. kortsluiting, brand, elektrische schokken, enz.
Het gehele product mag niet veranderd resp. verbouwd worden en de behuizing mag niet geopend worden.
U dient te allen tijde de veiligheidsvoorschriften in acht te nemen.
Dit product voldoet aan de wettelijke nationale en Europese eisen.
Veiligheidsvoorschriften
Bij schade veroorzaakt door het niet opvolgen van de gebruiksaanwijzing vervalt het recht op
garantie. Voor gevolgschades zijn wij niet aansprakelijk.
Bij materiële schade of persoonlijk letsel, die door onoordeelkundig gebruik of niet-naleving van de
veiligheidsvoorschriften veroorzaakt zijn, aanvaarden wij geen enkele aansprakelijkheid. In dergelijke
gevallen vervalt elk recht op garantie.
Een uitroepteken in een driehoek wijst op belangrijke aanwijzingen in deze gebruiksaanwijzing.
•
Om veiligheids- en vergunningsredenen (CE) is het eigenmachtig ombouwen en/of veranderen van het product niet
toegestaan.
•
De netadapter voldoet aan veiligheidsklasse II. Als spanningsbron mag uitsluitend een contactdoos van het openbare
stroomnet worden gebruikt.
•
Mocht het netsnoer beschadigingen vertonen, dan moet u het niet aanraken. Schakel eerst het bijbehorende stopcontact
stroomloos (bijv. via de bijbehorende zekeringautomaat) en trek pas daarna de netadapter voorzichtig uit het
stopcontact. Koppel het netsnoer los van het apparaat. Bedien het product in geen geval met een beschadigd netsnoer.
•
Om het apparaat volledig van de netvoeding te scheiden, moet de netadapter uit de contactdoos worden getrokken.
•
Netadapters mogen nooit met natte handen in het stopcontact worden gestoken of er uit worden verwijderd.
•
Houd ook rekening met de veiligheidsvoorschriften van de fabrikanten van de aan te sluiten apparaten. Lees daarvoor
de betreffende gebruiksaanwijzing zorgvuldig door.
•
U mag het product niet in bedrijf stellen als het beschadigd is.
•
Het product is geen speelgoed en is niet geschikt voor kinderen. Kinderen kunnen de gevaren niet inschatten die
ontstaan bij het gebruik van elektrische apparaten.
•
Zorg dat elektrische apparatuur niet in contact komt met vloeistof. Zet voorwerpen waar vloeistof in zit niet boven op
elektrische apparaten (bijv. vazen). Er bestaat hoogste gevaar op brand of op levensgevaarlijke electrische slag.
Schakel in zo´n geval het bijbehorende stopcontact stroomloos (bijv. zekeringautomaat uitschakelen) en trek vervolgens
de netadapter uit het stopcontact. Koppel alle kabels los van het apparaat. Het product mag daarna niet meer gebruikt
worden. Breng het naar een reparatiedienst.
•
U mag het product niet blootstellen aan hoge temperaturen, druip- of spatwater, sterke trillingen en hoge mechanische
belastingen.
•
Zet geen brandende voorwerpen, zoals kaarsen, op of naast het apparaat.
•
Let tijdens het gebruik op voldoende ventilatie rondom de netadapter en de omschakelaar. Bedek het apparaat niet met
tijdschriften, dekens, gordijnen, enz. Houd een minimale afstand van ca. 5cm aan tot andere voorwerpen.
•
Gebruik het product alleen in een gematigd klimaat, niet in een tropisch klimaat.
•
U mag het verpakkingsmateriaal niet zomaar laten rondslingeren. Dit is gevaarlijk speelgoed voor kinderen.
•
Gelieve u tot een vakman te wenden indien u vragen heeft omtrent de werkwijze, veiligheid of aansluiting van het product.
•
Gelieve u tot onze technische helpdesk of een andere vakman te wenden indien u vragen heeft die niet opgehelderd
worden in deze gebruiksaanwijzing.
Aansluiting
Sluit alleen apparaten op de aansluitingen aan met soortgelijke aansluitingen.
Indien uw apparaten niet over de benodigde in- of uitgangen beschikken, dient een geschikte
adapter gebruikt te worden.
Gebruik voor de bekabeling alleen geschikte HDMI leidingen. Neem in geval van twijfel contact op
met een deskundige.
Lees de bij de aan te sluiten apparaten behorende gebruiksaanwijzingen door voor meer informatie
over de indeling van in- en uitgangen en de geschiktheid ervan.
Bij niet inachtneming van deze instructies kan de omschakelaar of de aangesloten apparatuur
beschadigd raken.
Schakel de aan te sluiten apparaten voor het aansluiten op de aansluitbussen uit en neem hen pas
weer in gebruik wanneer alle benodigde aansluitingen zijn uitgevoerd en nogmaals gecontroleerd.
Doe het zelfde bij veranderingen aan de opstelling van het toestel.
•
Verbind de ingangen IN 1 tot IN 4 met de uitgangen van uw AV-bronapparaat (DVD-speler, SAT-receiver etc.).
•
Sluit de uitgang OUTPUT aan op de ingang van uw TV-apparaat, monitor of beamer.
•
Steek de laagspanningsstekker van de bijbehorende netadapter in de aansluitbus DV 5V.
•
Steek de stekkervoeding in een contactdoos.
Plaatsen/vervangen van de batterijen van de afstandsbediening
Houd batterijen buiten het bereik van kinderen.
Let bij het plaatsen van de batterij op de juiste polariteit.
Verwijder de batterij indien het apparaat langere tijd niet wordt gebruikt.
U mag batterijen niet zomaar laten rondslingeren wegens het gevaar dat kinderen of huisdieren ze
inslikken. Indien accu´s ingeslikt werden, moet u direct een geneesheer of een dierenarts consulteren!
U mag batterijen nooit kortsluiten, demonteren of in het vuur werpen. Explosiegevaar!
Gewone batterijen mogen niet opgeladen worden. Explosiegevaar!
Lekkende of beschadigde batterijen kunnen bij contact met de huid verwondingen veroorzaken.
Draag in zo´n geval steeds beschermende handschoenen.
•
Los de kleine hefboom aan de onderzijde van de afstandsbediening en neem de batterijhouder uit de behuizing van de
afstandsbediening.
•
Neem de ev. ontladen knopcellen uit, en plaats een 3V lithium-knopcel CR2025 met de juiste polariteit in de
batterijhouder. De correcte plaats van de pluspool is zichtbaar op de batterijhouder.
•
Plaats de batterijhouder weer in de afstandsbediening. De ontgrendelhefboom moet hoorbaar vastklikken.
Bij de levering is een isolatiestrook in het batterijvak van de afstandsbediening opgenomen. Deze
voorkomt een ongewenst ontladen van de batterij van de afstandsbediening tijdens het transport.
Trek deze isolatiestrook uit voor het in bedrijf nemen.
Bediening
Schakel de omschakelaar met de toets POWER ON/OFF op de afstandsbediening of door langer indrukken (ong. 3s)
•
van de toets POWER/SELECT op het apparaat zelf in resp. uit. Als het apparaat ingeschakeld is licht de rode
bedrijfsindicatie op het apparaat op resp. gaat ze knipperen.
Het apparaat schakelt automatisch over naar de ingang, waarop een signaal is. Indien er op meerdere ingangen een
•
signaal beschikbaar is, schakelt het apparaat over naar de laatst geactiveerde ingang. Indien er op geen van de
ingangen een signaal beschikbaar is, knippert de rode bedrijfsindicatie op het apparaat.
Als het apparaat wordt ingeschakeld zonder dat er een ingangssignaal is, selecteert het de laatst actieve ingang.
•
Met de toetsen 1 tot 4 op de afstandsbediening worden de overeenkomstige ingangen rechtstreeks gekozen.
•
Met de toetsen << resp. >> op de afstandsbediening of de toets POWER/SELECT op het apparaat worden afzonderlijke
•
ingangen sequentieel geselecteerd.
De ingang, waarvan de groene LED op het apparaat gaat branden, is telkens met de uitgang van de omschakelaar
•
verbonden.
Hantering
•
Steek de netadapter nooit direct in een contactdoos als het apparaat van een koude in een warme ruimte is gebracht.
Het condensatiewater dat hierbij gevormd wordt kan in bepaalde gevallen het apparaat kapot maken.
Laat het apparaat eerst op kamertemperatuur komen, voordat u de stekker in de contactdoos steekt. Wacht tot het
condensatiewater verdampt is.
•
Trek nooit aan het netsnoer om de adapter uit de contactdoos te verwijderen, pak altijd de netstekker beet bij de daarvoor
bestemde greepvlakken om deze uit de contactdoos te verwijderen.
•
Haal de stekkervoeding uit de contactdoos als u het apparaat langere tijd niet gebruikt.
•
Neem bij onweer de netadapter altijd uit het stopcontact.
Onderhoud en verzorging
De omschakelaar is nagenoeg onderhoudsvrij en behoeft afgezien van een incidentele reiniging met een zachte, droge doek
verder geen onderhoud.
Afvoer
Verwijder dit product aan het einde van zijn levensduur conform de geldende wettelijk bestemmingen.
Verwijderen van lege batterijen/accu´s
U bent als consument wettelijk verplicht om alle lege batterijen en accu´s in te leveren; het afvoeren van
lege batterijen en accu´s via het gewone huisvuil is verboden.
Batterijen/accu's die schadelijke stoffen bevatten worden gekenmerkt door de hiernaast vermelde
symbolen, die erop wijzen dat deze niet via het huisvuil mogen worden afgevoerd. De aanduidingen voor
de uitslaggevende zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. Uw lege batterijen en accu´s
kunt u bij de verzamelpunten van uw gemeente en op alle plaatsen waar batterijen en accu´s verkocht
worden kosteloos inleveren.
Zo voldoet u aan uw wettelijke verplichtingen en draagt u bovendien een steentje bij aan de bescherming van het
milieu.
Technische gegevens
Bedrijfsspanning ................................................................................................ 100-240V~/50-60Hz (netadapter)
Opgenomen vermogen ..................................................................................... max. 3 W
Batterij ................................................................................................................ 3 V lithium knoopcel CR2025
Resolutie ............................................................................................................ max. 1080p
Afmetingen ......................................................................................................... 180 x 78 x 31 mm
Gewicht .............................................................................................................. 300 g
*HDMI is een geregistreerd merk van HDMI Licensing L.L.C.
Deze gebruiksaanwijzing is een publicatie van Conrad Electronic SE,
Klaus-Conrad-Straße 1, D-92240 Hirschau/Duitsland.
Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan. Wijzigingen in techniek en
uitrusting voorbehouden.
© 2008 by Conrad Electronic Benelux B.V. Printed in Germany.
5V= (omschakelaar)
