Messung der Berührungsspannung UB / des Erdungswiderstandes
5.2.1
Hinweis zur Fi/RCD-Prüfung
Der Telaris Fi-/RCD Analyzer bietet die Möglichkeit,
die Auslösezeiten von Standard – Fi / RCD´s und se-
lektiven Fi/ RCD´s bei verschiedenen Fehlerströmen
zu messen . Zusätzlich kann der Erdungswiderstand
und die Berührungsspannung ohne Auslösen des
Fi/ RCD´s gemessen werden. Eine Rampenfunktion
ermöglicht es, den genauen Auslösestrom und die
Auslösezeit zu bestimmen. Zur vollautomatischen
Fi/RCD-Prüfung steht eine Funktion "AUTO" zur
Verfügung.
Die Tabellen 1 und 2 auf Seite
schluss über die anwählbaren Stromarten und
Nennfehlerstrom-Multiplikatoren. Diese sind
nicht in allen Messfunktionen anwählbar und
werden für den Benutzer verriegelt.
Über die Nennfehlerstromauswahl werden
auch selektive Fi/RCD ´s angewählt (nicht
möglich bei der Fi/RCD Prüfung
der Wahl des selektiven Fi/RCD erscheint das
Symbol "S" (7) im Display.
Für eine komplette Prüfung der Steckdose
muss die Berührungselektrode PE (21)
berührt werden. Wenn das Symbol Steckdo-
senfehler (4) erscheint, liegt ein PE-Fehler vor.
IΔN:

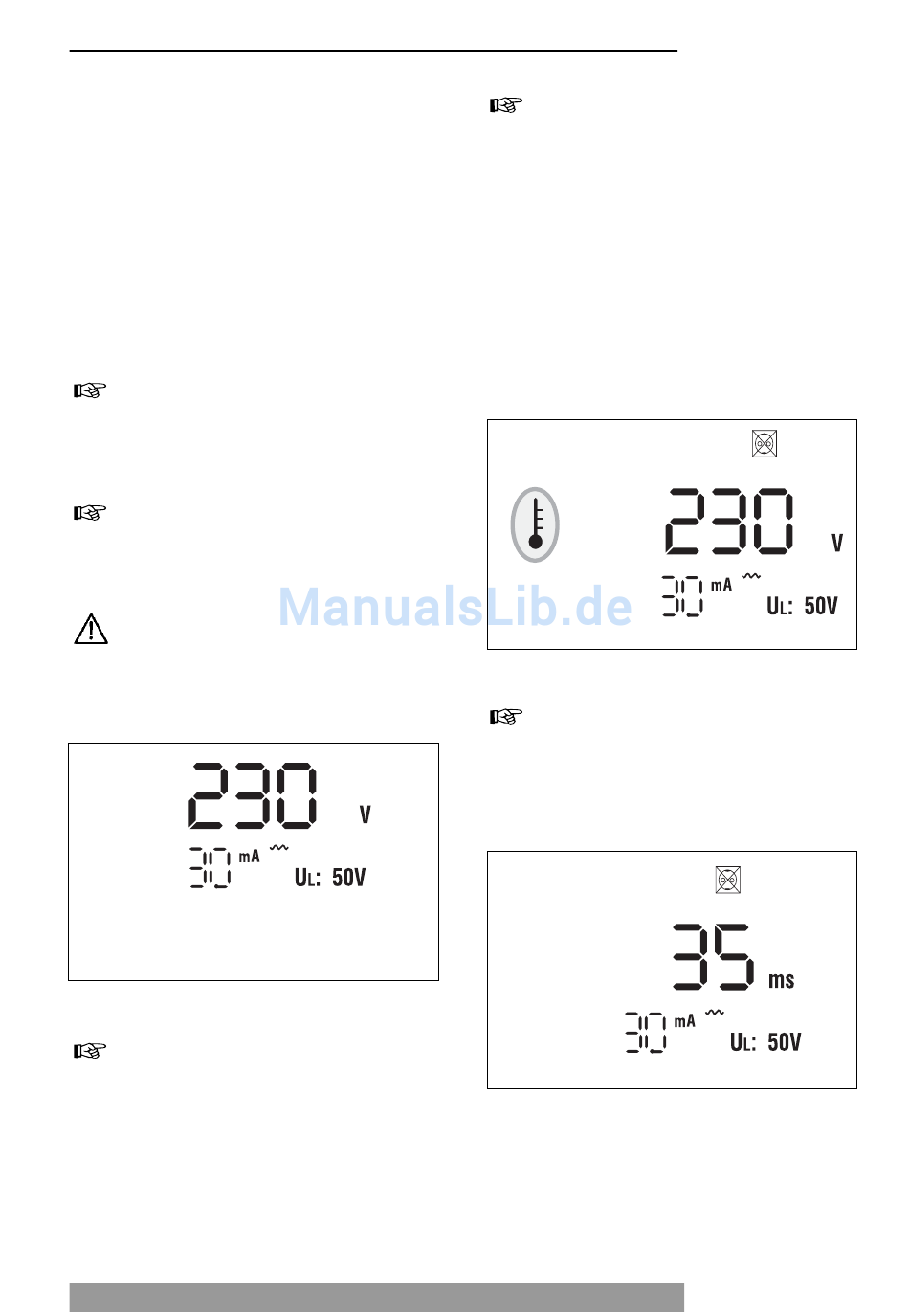

Anzeige Netzspannung
Wird das Gerät durch den Funktions-Wahl-
schalter ausgeschaltet oder das Gerät schaltet
sich über die Auto-Power-Off-Funktion ab, so
bleibt der eingestellte Nennfehlerstrom erhal-
ten. Die Parameter wie die Phasenlage (0°,
180°), die Stromart (AC, DC pulsierend , DC)
und den Nennfehlerstrom-Multiplikator wer-
den auf die Standardwerte zurückgesetzt (0°,
AC, x1).
10
21
geben Auf-
I</ta/
UB). Bei
Anzeige bei Temperaturüberschreitung
Anzeige Auslösezeit
Das Symbol "Achtung" signalisiert, dass eine
Messgröße einen Grenzwert überschritten hat.
Beim Abrufen der Messergebnisse mit der "Anzei-
ge"-Taste (32) erscheint bei der betreffenden Mes-
sgröße das Symbol "Limit" (2) bzw. "UB>UL" (3).
Werden viele Messungen mit kurzen Pausen
durchgeführt, kann der interne Übertempera-
turschutz des Fi/RCD-Analyzers ansprechen
und das-Symbol für Temperaturüberschrei-
tung (15) erscheint in der Anzeige. Die näch-
ste Messung kann erst nach der Abkühlung
des Gerätes und dem Erlöschen des Symbols
gestartet werden. So wird eine Beschädigung
des Gerätes verhindert. Prüfungen mit Nenn-
fehlerströmen 10 mA/30mA können auch ge-
startet werden, wenn das Symbol angezeigt
wird, da diese Ströme das Gerät nicht erwär-
men.
IΔN:
Wenn der Fi/RCD-Schutzschalter während der
Prüfung anspricht, erscheint das Symbol "Steck-
dosenfehler" (4). Dieses Symbol erscheint auch,
wenn der Fi/RCD in Ordnung ist und korrekt aus-
gelöst hat!
IΔN:
