Voorbereidingen voor aansluiting en montage
• Aansluiting en montage mogen uitsluitend worden uitgevoerd als de betreffende
stroomgroep spanningsvrij is.
Schakel de elektrische netspanning voor het besturingsapparaat voor alle polen
af, door de zekering van de desbetreffende groep uit te nemen, resp. door de ze-
keringautomaat uit te schakelen. Zorg ervoor dat deze niet onbevoegd weer wordt
aangezet, bijv. met een waarschuwingsbordje. Schakel ook de bijbehorende aard-
lekschakelaar uit.
• Controleer of het netsnoer volledig spanningsvrij is, bijv. met behulp van een ge-
schikt meetinstrument.
• De bewegingsmelder is uitsluitend bedoeld voor de inbouw in een verlaagd plafond
(bijv. een plafondplaat).
• Monteer het product zo dat het buiten bereik van kinderen is.
Aansluiten en monteren
Lees het hoofdstuk "Veiligheidsaanwijzingen" en het hoofdstuk "Voor-
bereidingen voor aansluiting en montage".
• Schakel vervolgens de netleiding voor het aanwezige besturingsapparaat van de
"Master"--bewegingsmelder op alle polen af.

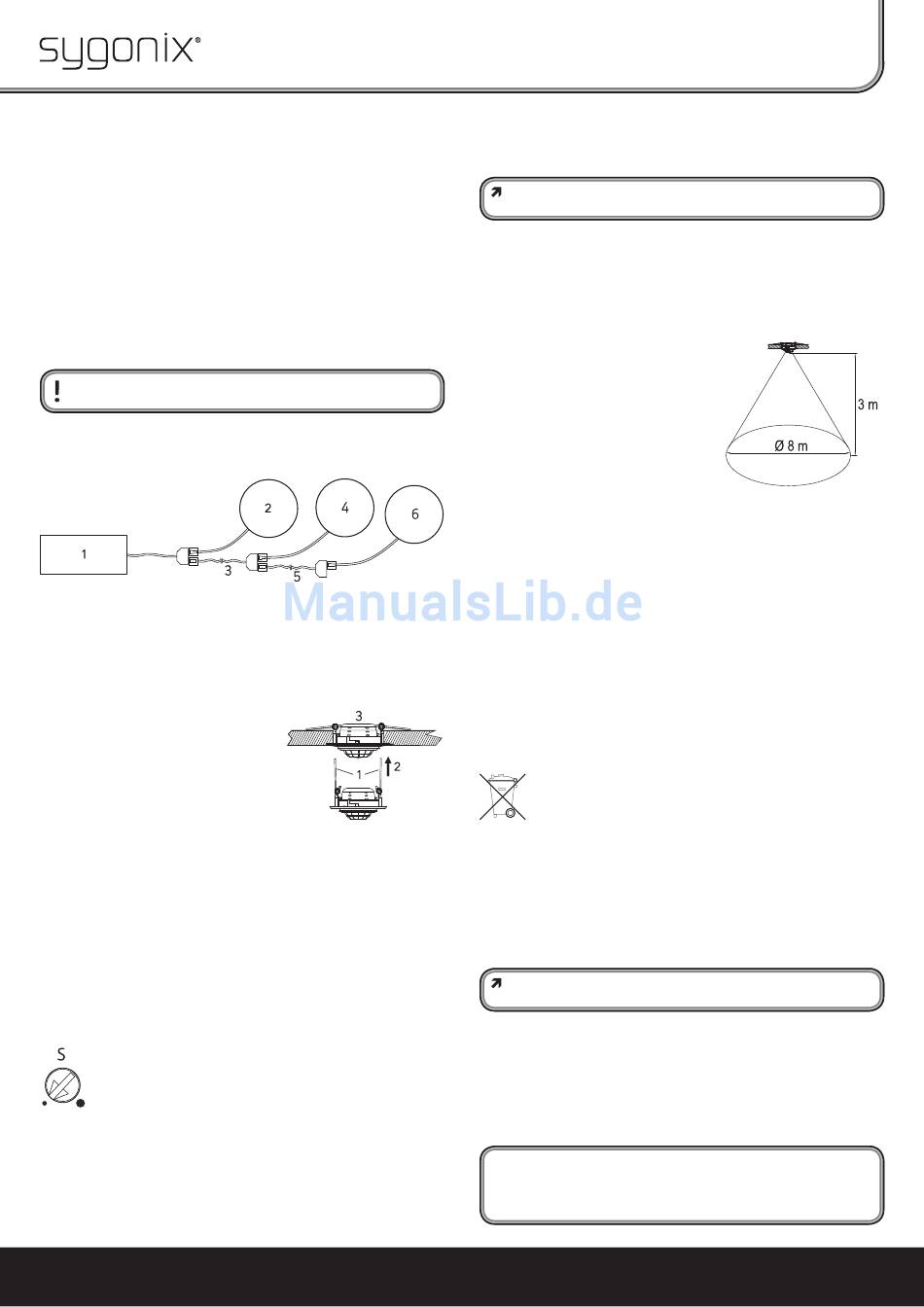

• De "Master"-bewegingsmelder (2) moet als eerste bewegingsmelder op het bestu-
ringsapparaat (1) worden aangesloten.
Sluit de "Slave"-bewegingsmelder (4 resp. 6) telkens via de betreffende verbindings-
kabel aan op de nog vrije bus, zie afbeelding boven.
In totaal kunnen 6 bewegingsmelders worden aangesloten op het besturingsapparaat
(waarvan 1 "Master"- en 5 "Slave"-bewegingsmelders).
• Voor de bewegingsmelder is voor de montage telkens een toereikend grote plafond-
opening noodzakelijk (zie hoofdstuk "Technische gegevens").
Het materiaal bijv. voor een verlaagd plafond, moet een dikte hebben tussen 5 en
25 mm.
• Stap 1: Klap de beide metalen beugels, zoals
in de afbeelding wordt weergegeven, lood-
recht naar boven.
Stap 2: Steek de bewegingsmelder vervol-
gens in het voorbereide montagegat.
Stap 3: De metalen beugels draaien door de
geïntegreerde veren naar onderen en fi xeren
de bewegingsmelder.
• Na het eerste gebruik van de netspanning voor het besturingsapparaat wordt de
aangesloten verbruiker gedurende ongeveer 30 seconden ingeschakeld. In deze tijd
stelt de PIR-sensor in de bewegingsmelder zich in op de aanwezige temperaturen in
het bewakingsgebied
Aansluitend wordt de verbruiker uitgeschakeld en de bewegingsmelder is klaar voor
gebruik.
Als de PIR-sensor temperatuurveranderingen herkent in het bewakingsgebied,
wordt de op het besturingsapparaat aangesloten verbruiker geactiveerd.
Raadpleeg het volgende hoofdstuk voor de instelling van de inschakelduur, helder-
heidsregeling en gevoeligheid.
Instellingen op de "Slave"-bewegingsmelder
Op de "Slave"-bewegingsmelder is na het openklappen (let op opschrift 'open') één
draairegelaar zichtbaar.
Instelling van de gevoeligheid
Met deze draairegelaar kan worden ingesteld, vanaf welke warmteverandering in het
registratiebereik een schakelproces moet worden geactiveerd.
Bij een draaiïng naar links, tegen de wijzers van de klok in, wordt de bewegingsmelder
al bij kleinere warmteveranderingen geactiveerd, bij een draaiïng naar rechts, met de
wijzers van de klok mee, pas bij grotere veranderingen.
Het merk voor huistechniek voor het hele huis. Kijk voor meer informatie op www.sygonix.com
Door deze functie kunt u ook invloed uitoefenen op de reikwijdte van de PIR-sensor (bijv.
een mens, die door het registratiebereik loopt, wordt als de gevoeligheid verminderd
wordt pas herkend als hij dichterbij de PIR-sensor komt).
De gevoeligheid kan op elke bewegingsmelder ("Master" of "Slave") individu-
eel worden ingesteld.
Instellingen op de "Master"-bewegingsmelder
Raadpleeg hiervoor de gebruiksaanwijzing van de "Master"-bewegingsmelder
(Sygonix-bestelnummer 33988W).
Testen registratiebereik
Voor zover het registratiebereik van de PIR-sensor
niet via de meegeleverde kunststof afdekking
werd begrensd, bereikt deze bij een montage-
hoogte van 3 m. op de grond een diameter van het
registrabereik van 8 m.
Zoals reeds in het hoofdstuk "Werking van de be-
wegingsmelder" is uitgelegd, reageert de PIR-sen-
sor niet op de beweging van een voorwerp op zich,
echter alleen wanneer dit een andere temperatuur
dan de achtergrond heeft.
Ga voor de test als volgt te werk:
• Plaats de draairegelaar voor de helderheidsinstelling op de "Master"-bewegingsmel-
der in de stand "TEST"
• Loop door het gewenste bereik van de ruimte.
• Als de bewegingsmelder een warmteverandering herkent, wordt de op het bestu-
ringsapparaat aangesloten verbruiker gedurende ca. 3 seconden ingeschakeld.
• De PIR-sensor kan door draaien resp. openklappen in bepaalde grenzen worden uit-
gericht, bijv. op een toegangsdeur.
• Als u de test hebt voltooid, draai dan op de "Master"-bewegingsmelder de draairege-
laar voor de helderheidsinstelling terug in de uitgangspositie.
Onderhoud en schoonmaken
Het product is voor u onderhoudsvrij, open/demonteer het nooit. Onderhoud of repa-
raties mogen uitsluitend door een elektromonteur worden uitgevoerd.
Maak de strooilens van de bewegingsmelder af en toe vrij van stof of aanslag, gebruik
hiervoor enkel een droge, schone, zachte doek.
Afvoer
Het product dient na afl oop van de levensduur volgens de geldende wettelijke
voorschriften te worden afgevoerd.
Technische gegevens
Montagepositie:
Plafondmontage
Inbouw-gatdiameter:
70 mm
Inbouwdiepte:
Min. 30 mm
Registratiebereik:
360°
Openingshoek PIR-sensor:
118°
Gevoeligheid:
Instelbaar
De instelling van de inschakelduur en de helderheidsregeling is alleen moge-
lijk via de "Master"-bewegingsmelder (Sygonix-bestelnummer 33988W).
Colofon
Deze gebruiksaanwijzing is een publicatie van de fi rma Sygonix GmbH, Nordring 98a, 90409 Nürnberg (www.
sygonix.com). Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bij
voorbeeld fotokopie, microverfi lming of de registratie in elektronische gegevensverwerkingsapparatuur, ver-
eisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. Deze gebruiks
aanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting
voorbehouden. © Copyright 2011 by Sygonix GmbH.
Nr. 33988S - Version 12/11
