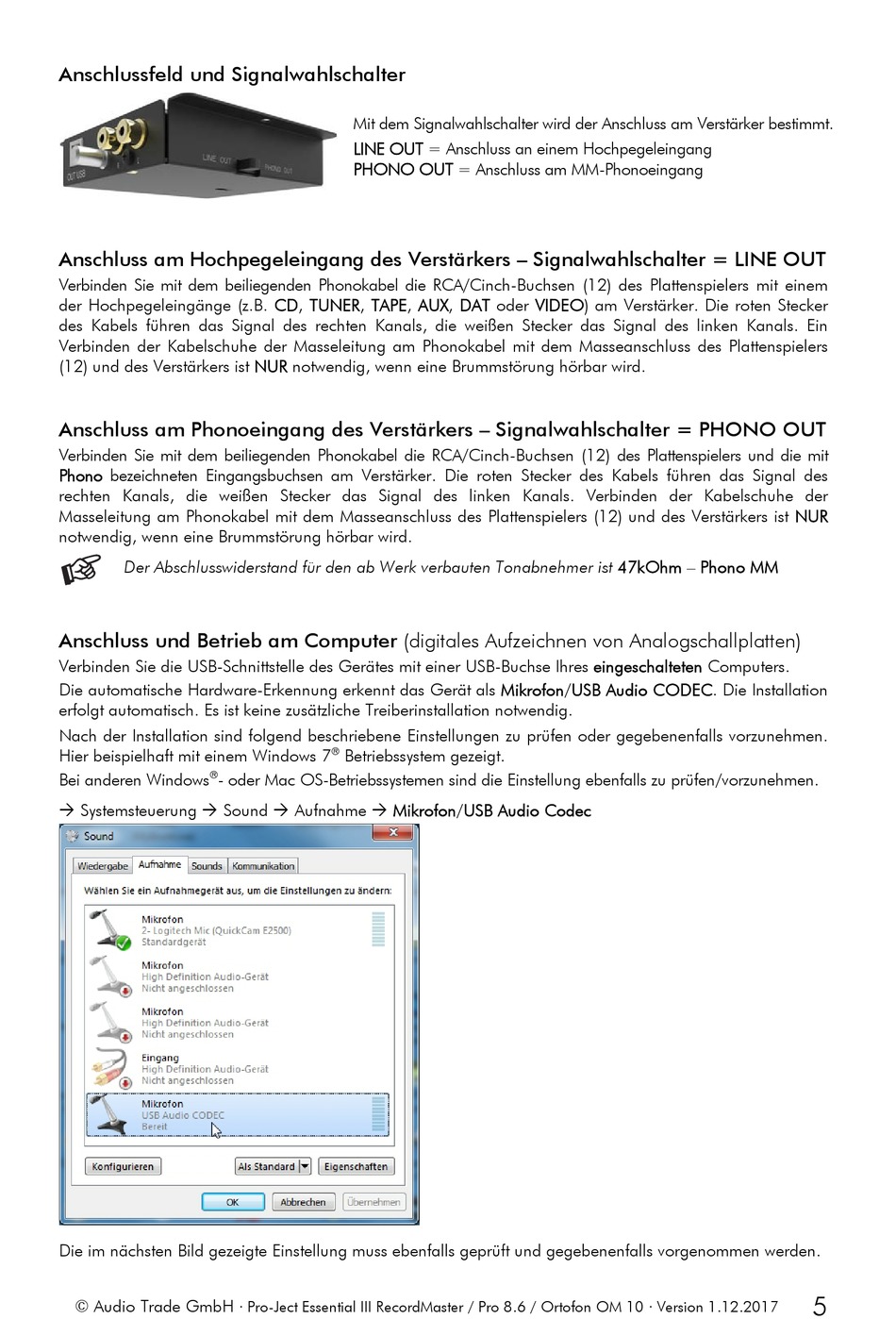

Anschlussfeld und Signalwahlschalter
Anschluss am Hochpegeleingang des Verstärkers – Signalwahlschalter = LINE OUT
Verbinden Sie mit dem beiliegenden Phonokabel die RCA/Cinch-Buchsen (12) des Plattenspielers mit einem
der Hochpegeleingänge (z.B. CD, TUNER, TAPE, AUX, DAT oder VIDEO) am Verstärker. Die roten Stecker
des Kabels führen das Signal des rechten Kanals, die weißen Stecker das Signal des linken Kanals. Ein
Verbinden der Kabelschuhe der Masseleitung am Phonokabel mit dem Masseanschluss des Plattenspielers
(12) und des Verstärkers ist NUR notwendig, wenn eine Brummstörung hörbar wird.
Anschluss am Phonoeingang des Verstärkers – Signalwahlschalter = PHONO OUT
Verbinden Sie mit dem beiliegenden Phonokabel die RCA/Cinch-Buchsen (12) des Plattenspielers und die mit
Phono bezeichneten Eingangsbuchsen am Verstärker. Die roten Stecker des Kabels führen das Signal des
rechten Kanals, die weißen Stecker das Signal des linken Kanals. Verbinden der Kabelschuhe der
Masseleitung am Phonokabel mit dem Masseanschluss des Plattenspielers (12) und des Verstärkers ist NUR
notwendig, wenn eine Brummstörung hörbar wird.
Der Abschlusswiderstand für den ab Werk verbauten Tonabnehmer ist 47kOhm – Phono MM
Anschluss und Betrieb am Computer (digitales Aufzeichnen von Analogschallplatten)
Verbinden Sie die USB-Schnittstelle des Gerätes mit einer USB-Buchse Ihres eingeschalteten Computers.
Die automatische Hardware-Erkennung erkennt das Gerät als Mikrofon/USB Audio CODEC. Die Installation
erfolgt automatisch. Es ist keine zusätzliche Treiberinstallation notwendig.
Nach der Installation sind folgend beschriebene Einstellungen zu prüfen oder gegebenenfalls vorzunehmen.
Hier beispielhaft mit einem Windows 7
Bei anderen Windows
®
- oder Mac OS-Betriebssystemen sind die Einstellung ebenfalls zu prüfen/vorzunehmen.
Systemsteuerung Sound Aufnahme Mikrofon/USB Audio Codec
Die im nächsten Bild gezeigte Einstellung muss ebenfalls geprüft und gegebenenfalls vorgenommen werden.
© Audio Trade GmbH
Mit dem Signalwahlschalter wird der Anschluss am Verstärker bestimmt.
LINE OUT = Anschluss an einem Hochpegeleingang
PHONO OUT = Anschluss am MM-Phonoeingang
®
Betriebssystem gezeigt.
· Pro-Ject Essential III RecordMaster / Pro 8.6 / Ortofon OM 10 · Version 1.12.2017
5
