Montage
Beachten Sie die Informationen im Kapitel „Vorbereitungen zur Montage".
• Befestigen Sie den Haltebügel des LED-Strahlers mit mindestens 2 Schrauben an einer geeig-
neten Stelle an der Wand.
Der Haltebügel kann für eine einfachere Montage vom LED-Strahler abgeschraubt
werden.
Achten Sie darauf, dass bei der Bohrung der Montagelöcher in der Wand bzw. beim
Festschrauben keine vorhandenen Kabel oder Leitungen beschädigt werden!
• Die ideale Montagehöhe liegt je nach Montageort und Umgebungsbedingungen (Lage der
auszuleuchtenden Fläche) bei etwa 2.5 bis 3m.
• Verbinden Sie die Netzzuleitung mit der Netzspannung (braunes Kabel = L, blaues Kabel = N,
grün-gelbes Kabel = PE/Schutzleiter/Erdungssymbol).
Der Schutzleiter muss angeschlossen werden!
Wenn der LED-Strahler als Ersatz für eine bereits bestehende Leuchte dient und
kein Schutzleiter zur Verfügung steht, so darf der LED-Strahler nicht montiert
werden. Verlegen Sie vorher eine neue Netzzuleitung.
Wird kein Schutzleiter angeschlossen, so liegt im Fehlerfall die Netzspannung am
Metallgehäuse des LED-Strahlers an. Es besteht Lebensgefahr durch einen elek-
trischen Schlag!
Der Anschluss muss z.B. in einer geeigneten Aufputzdose vorgenommen werden. Am
Kabelende kann auch ein geeigneter IP44-Netzstecker montiert werden.
Achten Sie in jedem Falle darauf, dass die Aufputzdose oder der Netzstecker für den
Außenbereich geeignet ist.
• Befestigen Sie den LED-Strahler am Montageort (z.B. am vorher separat befestigten Halte-
bügel festschrauben).
Achten Sie unbedingt darauf, dass die Kabeldurchführung bzw. das am LED-
Strahler austretende Kabel nach unten zeigt.
Stellen Sie die Neigung des LED-Strahlers ein, so dass dieser die gewünschte Fläche aus-
leuchtet.
Wartung und Pflege
• Der LED-Strahler ist für Sie wartungsfrei. Gelegentlich sollten Sie die Glasscheibe der Leuchte
von Staub und Schmutz reinigen, um die einwandfreie Funktion zu gewährleisten.
• Vor einer Reinigung ist der LED-Strahler auszuschalten bzw. von der Netzspannung zu
trennen. Lassen Sie ihn dann ausreichend abkühlen.
• Äußerlich sollte der LED-Strahler nur mit einem sauberen, weichen, trockenen Tuch abge-
wischt werden. Für stärkere Verschmutzungen kann das Tuch mit etwas lauwarmen Wasser
angefeuchtet werden.
Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da
dadurch das Gehäuse angegriffen (Verfärbungen) oder die Funktion beeinträchtigt werden
könnte.
Drücken Sie nicht zu stark auf die das Gehäuse oder die Glasscheibe, da andernfalls
Kratzspuren möglich sind.
Spritzen Sie niemals z.B. mit einem Gartenschlauch oder einem Hochdruckreiniger
auf den LED-Strahler!
Entsorgung
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Bestimmungen.
Technische Daten
Betriebsspannung: ................100 - 240 V/AC, 50/60 Hz
Leistungsaufnahme:..............Max. ca. 10 W
Schutzklasse:........................I
Schutzart:..............................IP64
Betrieb:..................................Im Innen- und Außenbereich
Leuchtmittel:..........................7 LEDs mit je 1 W, nicht wechselbar
Lichtfarbe: ............................6000 K
Lichtstrom: ............................450 lm
Abstrahlwinkel:......................60°
Umgebungstemperatur: ........-20 °C bis +40 °C
Gewicht: ................................Ca. 717 g

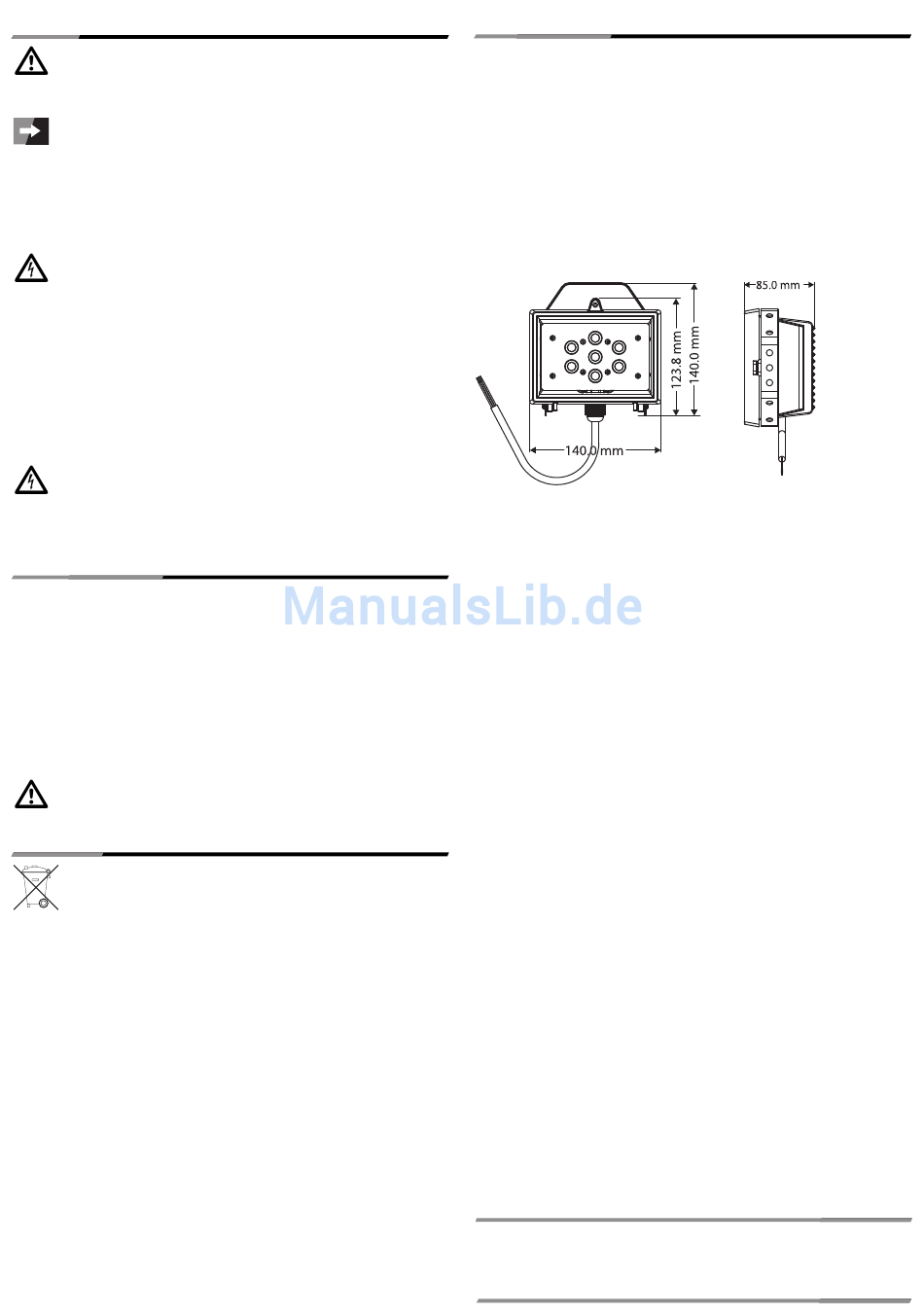

Abmessungen (B x H x T): ....Ca. 140 x 123,8 x 85 mm (ohne Montagebügel)
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in
elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugs-
weise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
© Copyright 2011 by Conrad Electronic SE.
