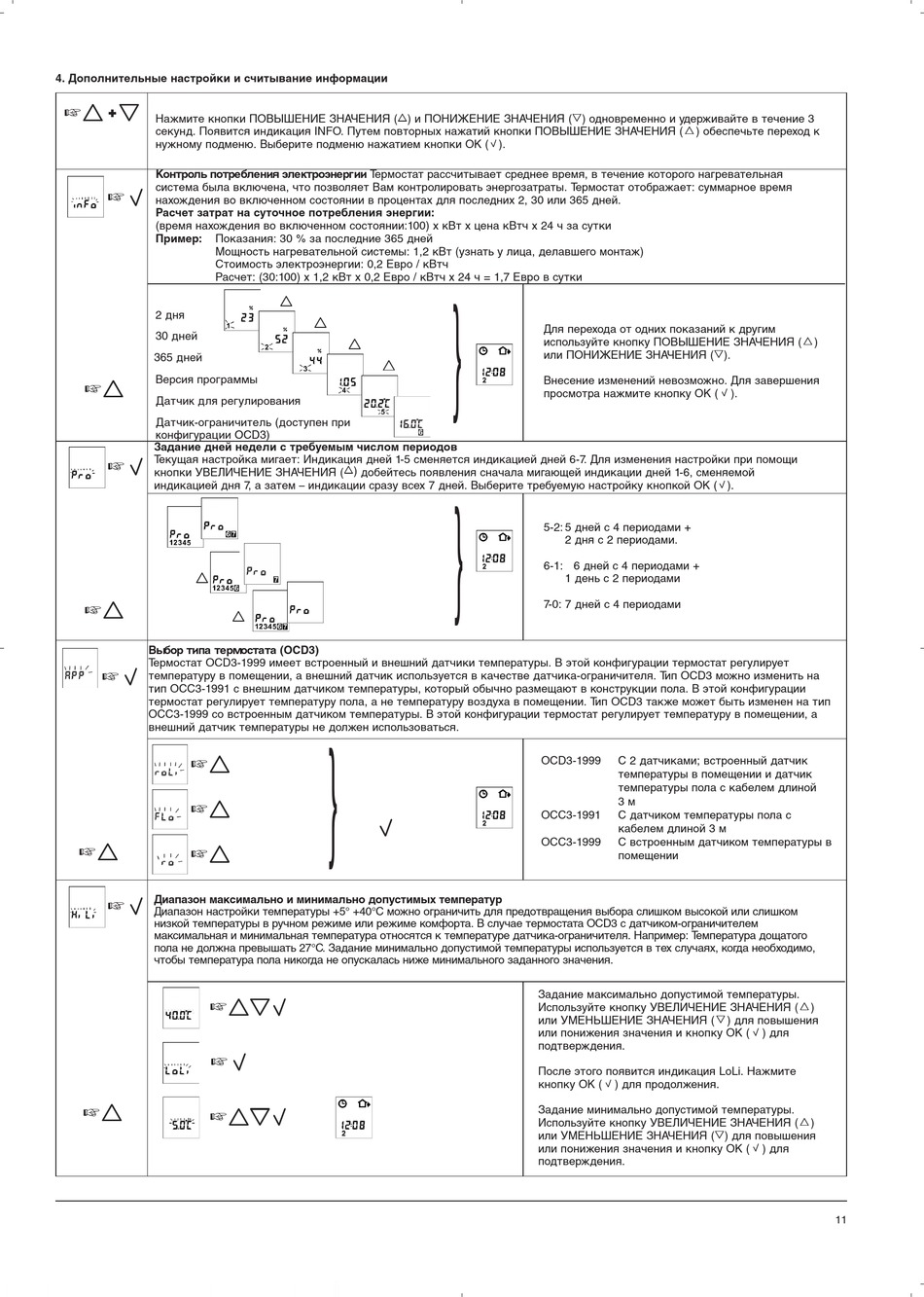

4. Дополнительные настройки и считывание информации
☞
✚
Нажмите кнопки ПОВЫШЕНИЕ ЗНАЧЕНИЯ ( ) и ПОНИЖЕНИЕ ЗНАЧЕНИЯ ( ) одновременно и удерживайте в течение 3
секунд. Появится индикация INFO. Путем повторных нажатий кнопки ПОВЫШЕНИЕ ЗНАЧЕНИЯ (
нужному подменю. Выберите подменю нажатием кнопки OK ( ).
äÓÌÚÓθ ÔÓÚ·ÎÂÌËfl ˝ÎÂÍÚÓ˝ÌÂ„ËË Термостат рассчитывает среднее время, в течение которого нагревательная
система была включена, что позволяет Вам контролировать энергозатраты. Термостат отображает: суммарное время
☞
нахождения во включенном состоянии в процентах для последних 2, 30 или 365 дней.
Расчет затрат на суточное потребления энергии:
(время нахождения во включенном состоянии:100) x кВт x цена кВтч x 24 ч за сутки
Пример: Показания: 30 % за последние 365 дней
Мощность нагревательной системы: 1,2 кВт (узнать у лица, делавшего монтаж)
Стоимость электроэнергии: 0,2 Евро / кВтч
Расчет: (30:100) x 1,2 кВт x 0,2 Евро / кВтч x 24 ч = 1,7 Евро в сутки
2 ‰Ìfl
30 ‰ÌÂÈ
365 ‰ÌÂÈ
ÇÂÒËfl ÔÓ„‡ÏÏ˚
☞
чژËÍ ‰Îfl „ÛÎËÓ‚‡ÌËfl
чژËÍ-Ó„‡Ì˘ËÚÂθ (‰ÓÒÚÛÔÂÌ ÔË
ÍÓÌÙË„Û‡ˆËË OCD3)
Задание дней недели с требуемым числом периодов
☞ Текущая настройка мигает: Индикация дней 1-5 сменяется индикацией дней 6-7. Для изменения настройки при помощи
кнопки УВЕЛИЧЕНИЕ ЗНАЧЕНИЯ ( ) добейтесь появления сначала мигающей индикации дней 1-6, сменяемой
индикацией дня 7, а затем – индикации сразу всех 7 дней. Выберите требуемую настройку кнопкой OK ( ).
☞
Ç˚·Ó ÚËÔ‡ ÚÂÏÓÒÚ‡Ú‡ (OCD3)
Термостат OCD3-1999 имеет встроенный и внешний датчики температуры. В этой конфигурации термостат регулирует
☞
температуру в помещении, а внешний датчик используется в качестве датчика-ограничителя. Тип OCD3 можно изменить на
тип OCC3-1991 с внешним датчиком температуры, который обычно размещают в конструкции пола. В этой конфигурации
термостат регулирует температуру пола, а не температуру воздуха в помещении. Тип OCD3 также может быть изменен на тип
OCC3-1999 со встроенным датчиком температуры. В этой конфигурации термостат регулирует температуру в помещении, а
внешний датчик температуры не должен использоваться.
☞
☞
☞
☞
☞
Диапазон максимально и минимально допустимых температур
Диапазон настройки температуры +5° +40°C можно ограничить для предотвращения выбора слишком высокой или слишком
низкой температуры в ручном режиме или режиме комфорта. В случае термостата OCD3 с датчиком-ограничителем
максимальная и минимальная температура относятся к температуре датчика-ограничителя. Например: Т емпература дощатого
пола не должна превышать 27°C. Задание минимально допустимой температуры используется в тех случаях, когда необходимо,
чтобы температура пола никогда не опускалась ниже минимального заданного значения.
☞
☞
☞
☞
}
}
}
) обеспечьте переход к
Для перехода от одних показаний к другим
используйте кнопку ПОВЫШЕНИЕ ЗНАЧЕНИЯ (
или ПОНИЖЕНИЕ ЗНАЧЕНИЯ ( ).
Внесение изменений невозможно. Для завершения
просмотра нажмите кнопку OK (
5-2: 5 дней с 4 периодами +
2 дня с 2 периодами.
6-1: 6 дней с 4 периодами +
1 день с 2 периодами
7-0: 7 дней с 4 периодами
OCD3-1999 С 2 датчиками; встроенный датчик
температуры в помещении и датчик
температуры пола с кабелем длиной
3 м
OCC3-1991 С датчиком температуры пола с
кабелем длиной 3 м
OCC3-1999 С встроенным датчиком температуры в
помещении
Задание максимально допустимой температуры.
Используйте кнопку УВЕЛИЧЕНИЕ ЗНАЧЕНИЯ (
или УМЕНЬШЕНИЕ ЗНАЧЕНИЯ (
или понижения значения и кнопку OK (
подтверждения.
После этого появится индикация LoLi. Нажмите
кнопку OK ( ) для продолжения.
Задание минимально допустимой температуры.
Используйте кнопку УВЕЛИЧЕНИЕ ЗНАЧЕНИЯ (
или УМЕНЬШЕНИЕ ЗНАЧЕНИЯ ( ) для повышения
или понижения значения и кнопку OK (
подтверждения.
)
).
)
) для повышения
) для
)
) для
