Kathrein sat ip EXIP 414/E Bedienungsanleitung Seite 4

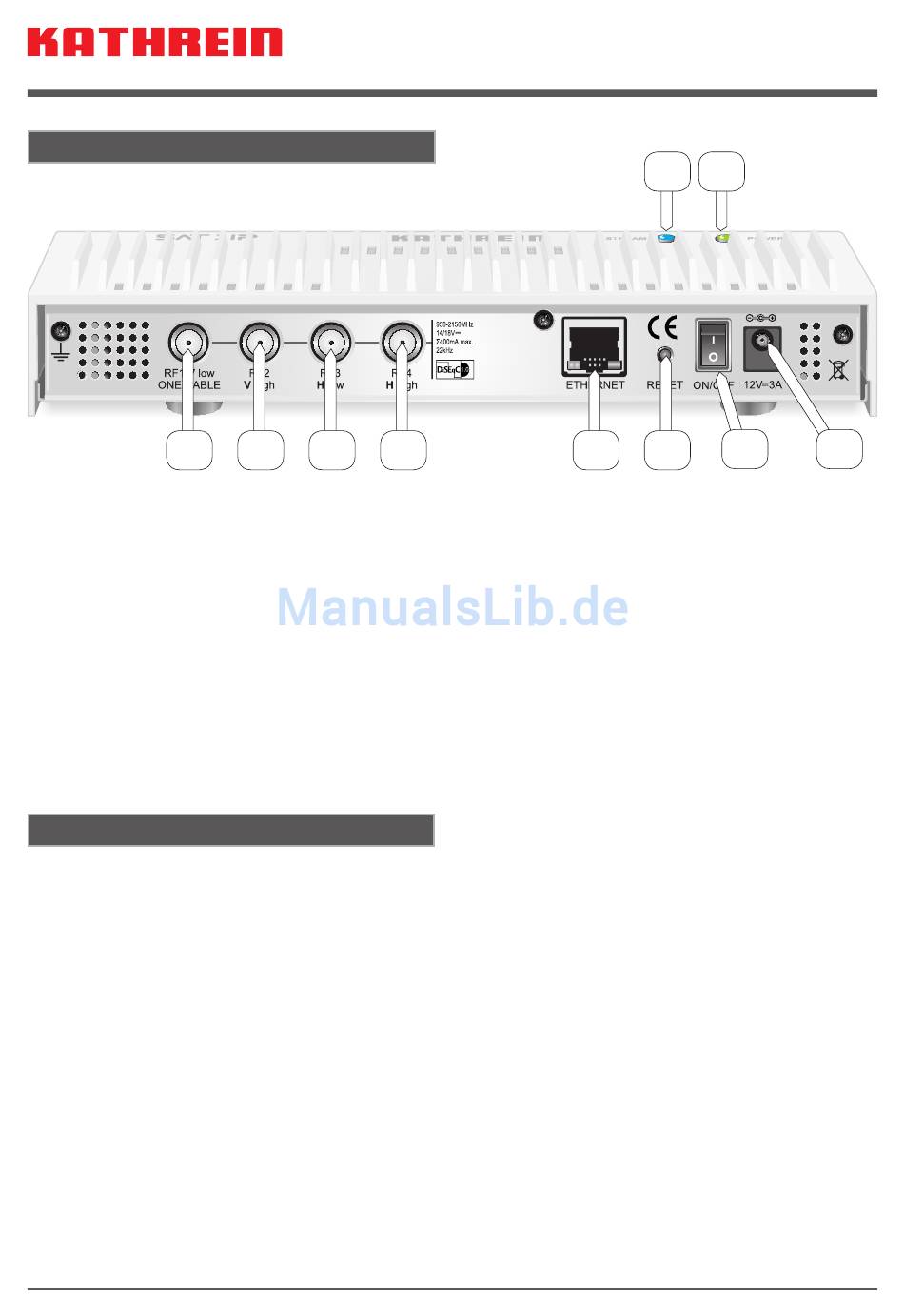

Rückansicht
3
Oben am Gehäuse:
1. Stream-LED
2. Power-LED
Rückseite:
3. RF1-Eingang V low im Quatro-Mode;
Einkabel(EN 50494)-Anschluss
4. RF2-Eingang V high im Quatro-Mode
Inbetriebnahme
Gehen Sie bei der Inbetriebnahme des EXIP 414 wie folgend erklärt vor:
1. Anschluss der RF-Eingänge:
• An einem Quad-LNB oder Multischalter: Sie können die vier Eingangskabel wahlfrei
anschließen. Das Gerät ist für diesen Fall bereits vorkonfiguriert.
• An einem Quatro-LNB, Verteiler oder Abzweiger:
Sie müssen die vier Eingangskabel entsprechend der Spannungsbelegung (Tab 2) richtig
anschließen. Im Web-Interface muss unter „LNB Einstellungen", „Quatro" eingestellt sein.
• An einem Einkabel-Multischalter/Einkabel-LNB:
Es muss nur der Anschluss RF1 mit einem Multischalter oder LNB verbunden werden. Im
Web-Interface muss unter LNB Einstellungen, „OneCable" und die verfügbaren UB-Slots
eingestellt werden
4 5 6 7
5. RF3-Eingang H low im Quatro-Mode
6. RF4-Eingang H high im Quatro-Mode
7. 10/100/1000-MBit-Ethernet
8. Reset-Taster
9. Ein-/Ausschalter
10. Netzteilanschluss (12 V/3 A)
4 / 9
1 2
9 10
8
