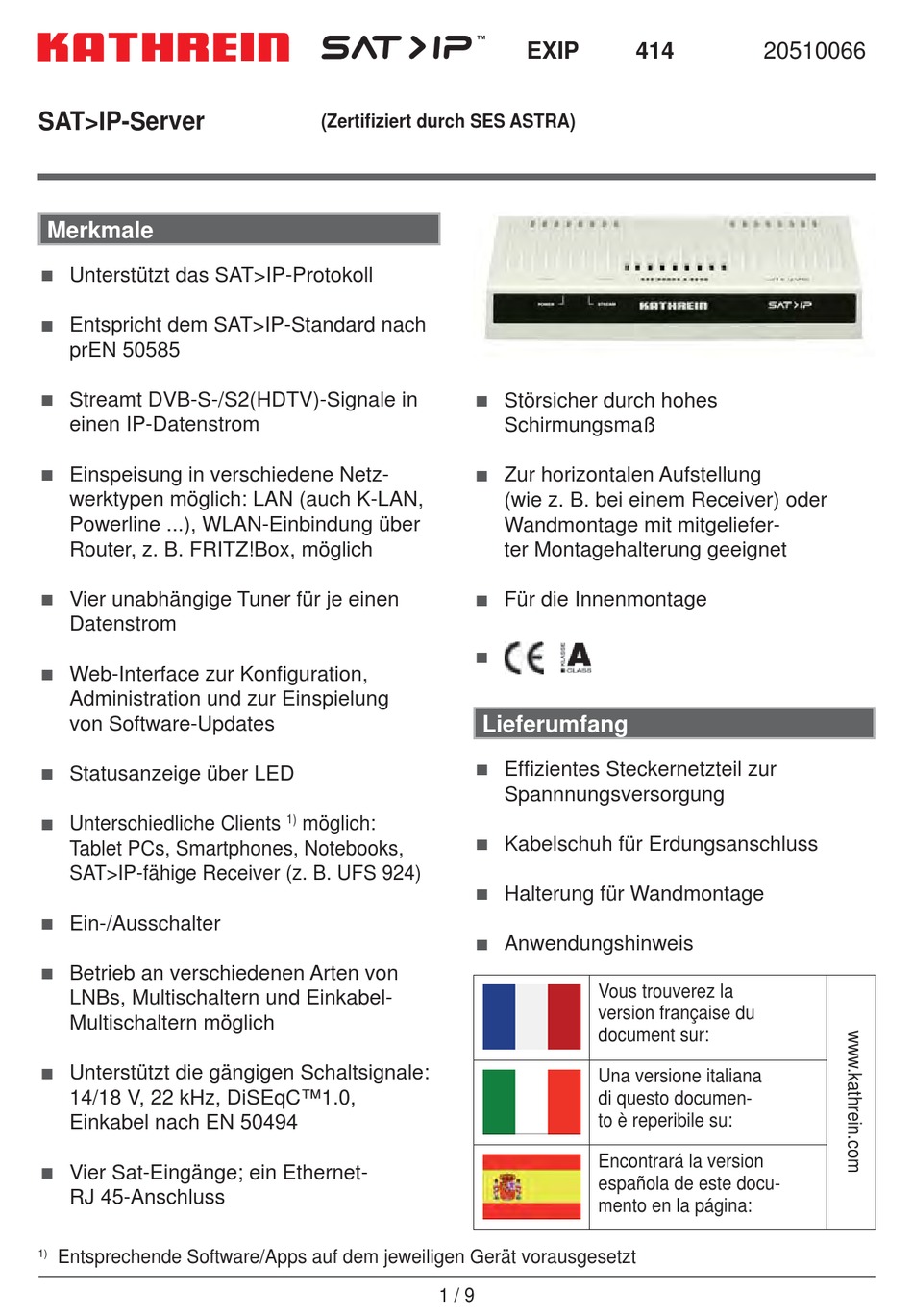

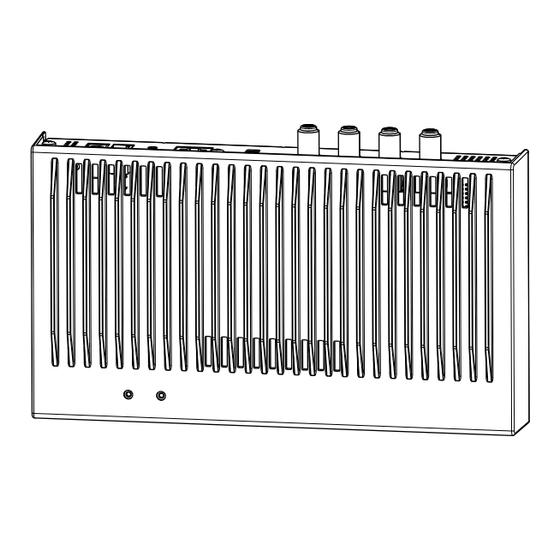

SAT>IP-Server
Merkmale
Unterstützt das SAT>IP-Protokoll
Entspricht dem SAT>IP-Standard nach
prEN 50585
Streamt DVB-S-/S2(HDTV)-Signale in
einen IP-Datenstrom
Einspeisung in verschiedene Netz-
werktypen möglich: LAN (auch K-LAN,
Powerline ...), WLAN-Einbindung über
Router, z. B. FRITZ!Box, möglich
Vier unabhängige Tuner für je einen
Datenstrom
Web-Interface zur Konfi guration,
Administration und zur Einspielung
von Software-Updates
Statusanzeige über LED
Unterschiedliche Clients
Tablet PCs, Smartphones, Notebooks,
SAT>IP-fähige Receiver (z. B. UFS 924)
Ein-/Ausschalter
Betrieb an verschiedenen Arten von
LNBs, Multischaltern und Einkabel-
Multischaltern möglich
Unterstützt die gängigen Schaltsignale:
14/18 V, 22 kHz, DiSEqC™1.0,
Einkabel nach EN 50494
Vier Sat-Eingänge; ein Ethernet-
RJ 45-Anschluss
1)
Entsprechende Software/Apps auf dem jeweiligen Gerät vorausgesetzt
(Zertifi ziert durch SES ASTRA)
1)
möglich:
1 / 9
EXIP
414
Störsicher durch hohes
Schirmungsmaß
Zur horizontalen Aufstellung
(wie z. B. bei einem Receiver) oder
Wandmontage mit mitgeliefer-
ter Montagehalterung geeignet
Für die Innenmontage
Lieferumfang
Effi zientes Steckernetzteil zur
Spannnungsversorgung
Kabelschuh für Erdungsanschluss
Halterung für Wandmontage
Anwendungshinweis
Vous trouverez la
version française du
document sur:
Una versione italiana
di questo documen-
to è reperibile su:
Encontrará la version
española de este docu-
mento en la página:
20510066
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kathrein EXIP 414
Inhaltszusammenfassung für Kathrein EXIP 414
- Seite 1 EXIP 20510066 SAT>IP-Server (Zertifi ziert durch SES ASTRA) Merkmale Unterstützt das SAT>IP-Protokoll Entspricht dem SAT>IP-Standard nach prEN 50585 Streamt DVB-S-/S2(HDTV)-Signale in Störsicher durch hohes einen IP-Datenstrom Schirmungsmaß Einspeisung in verschiedene Netz- Zur horizontalen Aufstellung werktypen möglich: LAN (auch K-LAN, (wie z.
-
Seite 2: Montage- Und Sicherheitshinweise
Montage- und Sicherheitshinweise • Das beschriebene Gerät dient ausschließlich der Installation in Satelliten- Empfangsanlagen - jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwendungshinweises hat den Verlust der Gewährleistung bzw. Garantie zur Folge. • Das Gerät darf nur in trockenen Innenräumen montiert werden. Nicht auf oder an leicht entzündlichen Materialien montieren. - Seite 3 Wandmontage • Verwenden Sie für die Wandmontage nur die beiliegende Halterung (Schrau- ben sind nicht im Lieferumfang enthalten) Wandhalter mit zwei Schrauben (Ø 4 mm, Kopfdurchmesser > 7 mm) montieren • Alle Kabel anstecken/anschrauben • Gerät mit den Füßen von oben in die Wandhalterung einführen (in Montagelage A sollte das Gerät bei nach- träglicher Kabelmontage gehalten werden.
- Seite 4 RF2-Eingang V high im Quatro-Mode Netzteilanschluss (12 V/3 A) Inbetriebnahme Gehen Sie bei der Inbetriebnahme des EXIP 414 wie folgend erklärt vor: 1. Anschluss der RF-Eingänge: • An einem Quad-LNB oder Multischalter: Sie können die vier Eingangskabel wahlfrei anschließen. Das Gerät ist für diesen Fall bereits vorkonfi guriert.
-
Seite 5: Übersicht Led
Im Webinterface ist unter „IP-Einstellungen“ „Automatisch“ eingestellt (default). 3. Anschluss „DC“: Als Letztes wird das Netzteil zuerst am Server und danach an die Netzspannung ange- schlossen Übersicht LED Tab 1 LED ... Status EXIP 414 Leuchtet grün Betrieb „Power“ LED Ist aus Keine Spannungsversorgung Leuchtet blau Netzwerkverbindung hergestellt „Stream“... -
Seite 6: Grundeinstellungen (Webinterface)
Weitere Einstellungen können im Web-Interface des EXIP 414 vorgenommen werden. Dazu geben Sie in Ihrem Web-Browser die IP-Adresse des EXIP 414 ein. Die IP-Adresse Ihres EXIP 414 fi nden Sie im Menü Ihres Routers. Alternativ kann die IP-Adresse mit einem Soft- ®... -
Seite 7: Mögliche Fehlerursachen Und Deren Behebung
Mögliche Fehlerursachen und deren Behebung Problem Mögliche Ursache Fehlerbehebung LED „Stream“ Keine Netzwerkverbindung Netzwerkkabel anschließen leuchtet nicht Überprüfen Sie den Schalter an LED „Power“ On/Off-Schalter steht auf „off“ der Rückseite des Gerätes und leuchtet nicht stellen sie diesen auf „on“ Stecken Sie das Netzteil am LED „Power“... -
Seite 8: Anschlussbeispiele
Anschlussbeispiele (Symbolische Darstellungen) UAS 584 EXIP 414 **) Überspannungs- schutz KAZ 11/12 8 / 9... -
Seite 9: Technische Daten
DIN EN ISO 12100-2:2004 + A1:2009 teilweise 936.4583/-/VKDT/0413/DE - Technische Änderungen vorbehalten! Internet: www.kathrein.de KATHREIN-Werke KG • Anton-Kathrein-Straße 1-3 • Postfach 10 04 44 • 83004 Rosenheim • Deutschland • Telefon +49 (0) 8031 184-0 • Fax +49 (0) 8031 184-306...
