Montage des Engage One an einem Zähler oben
Sie können eine optionale Halterung zur Arbeitsplattenmontage verwenden, um die Computer-Kopfeinheit
und Säule auf einer Arbeitsplatte zu montieren.
HINWEIS:
Für die Montagehalterung muss eine 80-mm-Öffnung in der Arbeitsplatte hergestellt werden. Die
Dicke der Arbeitsplatte muss zwischen 10 und 50 mm betragen.

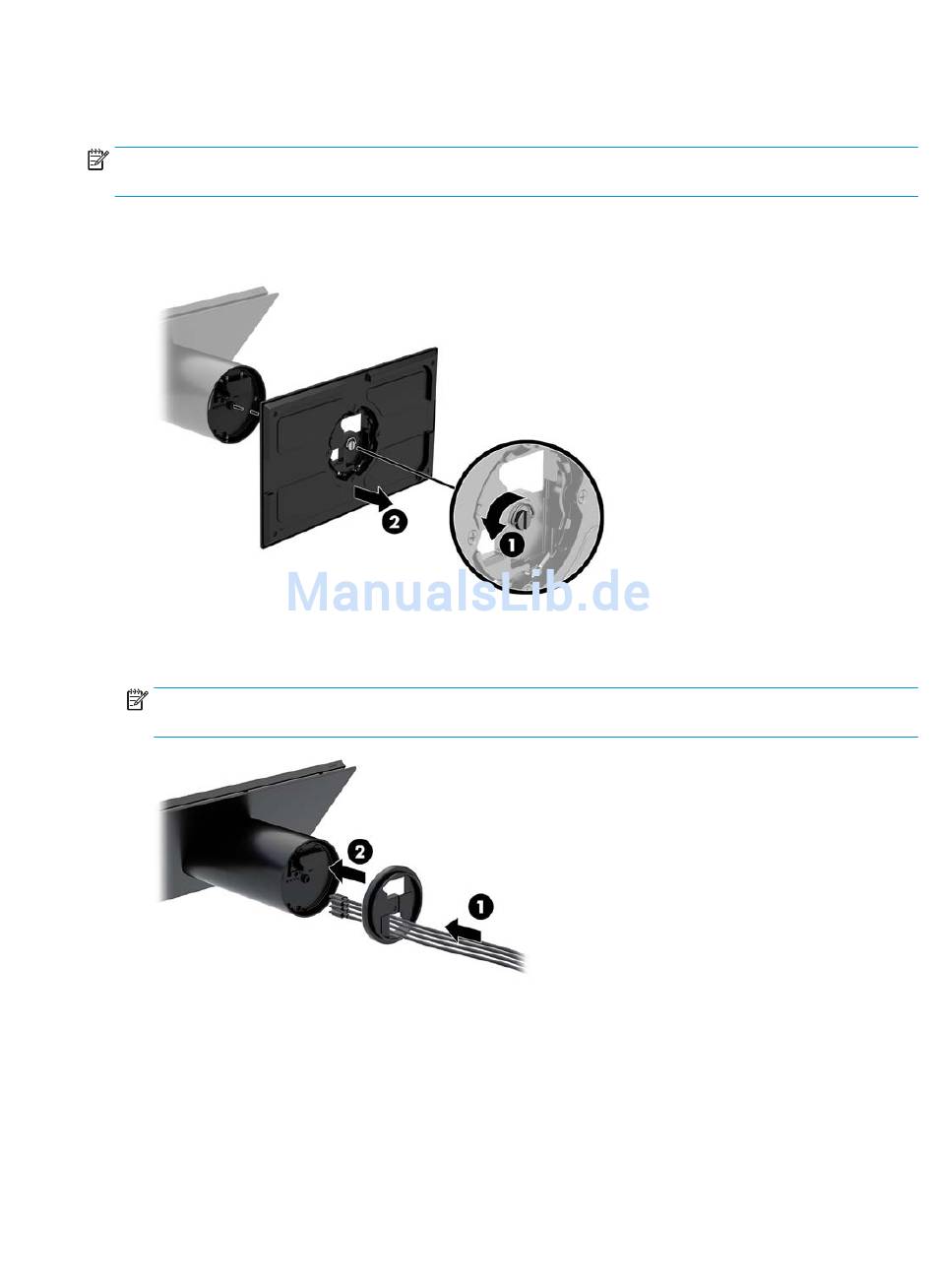

1.
Wenn Sie den Standfuß an der Säule befestigt wird, lösen Sie die Schraube an der Unterseite der Säule
(1) und lösen Sie dann den Sockel aus der Säule (2).
2.
Führen Sie das/die Kabel durch die Führungsöffnung oben in der Montagehalterung (1) und befestigen
Sie das/die Kabel am Boden der Säule (2).
HINWEIS:
werden. Wenn kein Drucker vorhanden ist, muss nur ein Kabel angeschlossen werden.
Wenn die Säule mit einem Drucker ausgestattet ist, müssen vier Kabel angeschlossen
Montage des Engage One an einem Zähler oben
27
