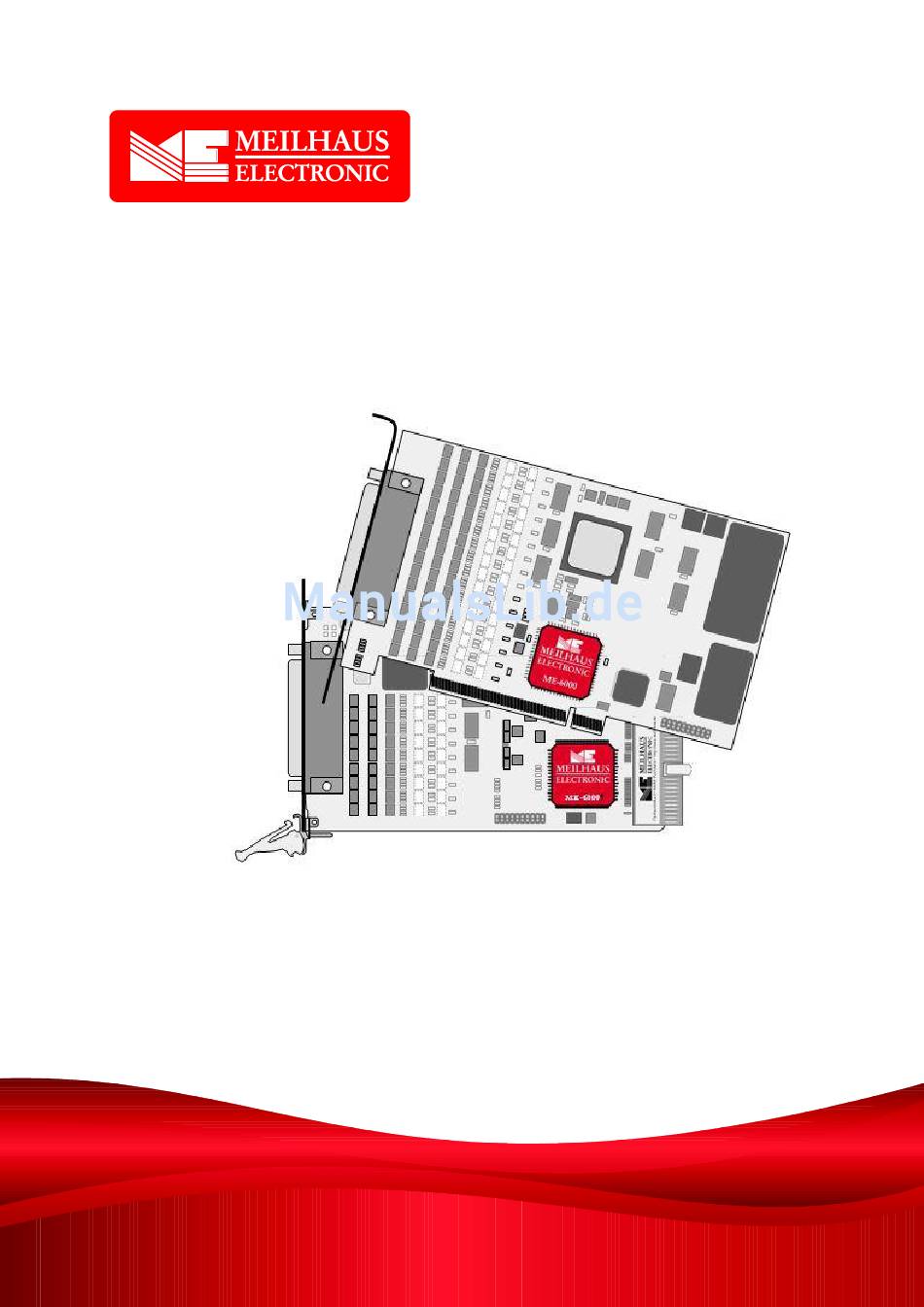

- Seite 1 Meilhaus Electronic Handbuch ME-6000-Serie 3.0D (ME-6000/6100/6200/6300) 16-bit D/A-Wandlerkarte mit bis zu 16 Kanälen und galvanischer Trennung (optional: Insel-Kanäle)
- Seite 2 Sorgfalt und nach bestem Wissen zusammengestellt. Den- noch sind Fehler nicht ganz auszuschließen. Aus diesem Grund sieht sich die Firma Meilhaus Electronic GmbH dazu veranlasst, da- rauf hinzuweisen, dass sie weder eine Garantie (abgesehen von den im Garantieschein vereinbarten Garantieansprüchen) noch die juris- tische Verantwortung oder irgendeine Haftung für Folgen, die auf...
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt ............... 3 Einführung ............. 5 Wichtige Hinweise ............. 5 1.1.1 Bestimmungsgemäße Verwendung ........5 1.1.2 Sachwidrige Verwendung ..........6 1.1.3 Unvorhersehbare Fehlanwendung ........6 Lieferumfang ..............6 Leistungsmerkmale ............7 Systemanforderungen ............9 Softwareunterstützung ............. 9 Inbetriebnahme ............ 10 Software-Installation ............ - Seite 4 Anschlussbelegungen .............. 25 B1 78-polige Sub-D-Buchse (ST1) ..........26 B1.1 ME-6000/6100 ............26 B1.2 ME-6200/6300 ............27 B2 Zusatzstecker (ST2) ............... 28 Zubehör ................. 29 Technische Fragen ..............31 D1 Hotline .................. 31 Index ..................32...
-
Seite 5: Einführung
Einführung Sehr geehrte Kundin, sehr geehrter Kunde, mit dem Kauf dieses Geräts haben Sie sich für ein technologisch hochwertiges Produkt entschieden, das unser Haus in einwand- freiem Zustand verlassen hat. Überprüfen Sie trotzdem die Vollständigkeit und den Zustand Ihrer Lieferung. Sollten irgendwelche Mängel auftreten, bitten wir Sie, uns sofort in Kenntnis zu setzen. -
Seite 6: Sachwidrige Verwendung
Sämtliche Steckverbindungen der Karte sollten grundsätzlich nur im spannungslosen Zustand aller Komponenten hergestellt bzw. gelöst werden. Stellen Sie sicher, dass bei Berührung der Karte und beim Ste- cken des Anschlusskabels keine statische Entladung über die Steckkarte stattfinden kann. ... -
Seite 7: Leistungsmerkmale
D/A Wandlerkarte der ME-6000-Serie für PCI-bzw. Com- pactPCI-Bus. Handbuch im PDF-Format auf CD/DVD (optional in gedruckter Form). Treiber-Software auf CD/DVD. Zusatz-Slotblech ME-AK-D25F/S (cPCI) für PCI bzw. Com- pactPCI-Slot. 25-poliger Sub-D-Gegenstecker. Leistungsmerkmale ME-6000/6100 PCI/CompactPCI 16-bit D/A-Kanäle... - Seite 8 „p“-Option: Alle D/A-Kanäle voneinander x=“p“ entkoppelt (sog. „Insel“-Kanäle) Je nach Modell verfügen die Karten der ME-6000-Serie über 4,8 oder 16 D/A-Kanäle zur bipolaren Spannungsausgabe im Bereich ±10 V sowie über 16 Digital-I/Os. Jeder D/A-Kanal hat einen sepa- raten, hochgenauen High Speed 16-bit D/A-Wandler.
-
Seite 9: Systemanforderungen
Die ME-Serie setzt einen PC mit Intel® Pentium® Prozessor oder kompatiblen Rechner voraus, der über einen freien Standard-PCI, PCI-Express bzw. CompactPCI-Steckplatz (32 bit, 33 MHz, 5 V) verfügt. Die Karte wird vom Meilhaus Electronic Intelligent Driver System (ME-iDS) unterstützt. Softwareunterstützung Die Serie wird vom Meilhaus Electronic Intelligent Driver System (ME-iDS) unterstützt. -
Seite 10: Inbetriebnahme
Sie bitte vor Einbau der Karte die Software in ein Ver- zeichnis auf Ihrem Rechner (z.B. C:\Temp\Meilhaus\ME-iDS). Mit dem Meilhaus Electronic Intelligent Driver System (ME-iDS) können Sie Ihre Datenerfassungshardware programmieren. Zu In- stallation und Betrieb des Treibersystems beachten Sie bitte die Dokumentation in elektronischer Form, die im Softwarepaket ent- halten ist. -
Seite 11: Hardware
Hardware Blockschaltbilder ME-6000/4: 4 D/A-Kanäle ±10 V (U _0…3), 16 DIOs ME-6000/8: 8 D/A-Kanäle ±10 V (U _0…7), 16 DIOs ME-6000/16: 16 D/A-Kanäle ±10 V (U _0…15), 16 DIOs ME-6100/4: 4 D/A-Kanäle ±10 V (U _0…3), mit FIFO, 16 DIOs ME-6100/8: 8 D/A-Kanäle ±10 V (U _0…7), davon 4 mit FIFO _0…3), 16 DIOs... - Seite 12 ME-6200/5: 4 D/A-Kanäle ±10 V (x=0…3), 1”U-Plus”-Kanal _8), 16 DIOs 8 D/A-Kanäle ±10 V (x=0…7), 1 “U-Plus”-Ka- ME-6200/9: nal (U _8), 16 DIOs 4 D/A-Kanäle ±10 V (x=0…3), mit FIFO, ME-6300/5: 1 “U-Plus”-Kanal (U _8), 16 DIOs ME-6300/9: 8 D/A-Kanäle ±10 V (x=0…7) davon 4 mit FIFO, 1 “U-Plus”-Kanal (U _8), 16 DIOs *Je nach Modell sind nicht alle Funktionsgruppen verfügbar.
-
Seite 13: D/A Teil
D/A-Teil Je nach Modell verfügen die Karten der ME-6000-Serie über bis zu 16 analoge Ausgangskanäle. Jeder Kanal ist mit einen seriellen 16- bit D/A-Wandler bestückt, der mit bis zu 500 kS/s wandeln kann. Die Standard-D/A-Kanäle können im Bereich von -10 V bis +10 V- 1LSB ausgeben. -
Seite 14: Hinweise Zur Beschaltung
3.2.1 Hinweise zur Beschaltung Achtung: Nach Einschalten des Rechners geben die Standard-D/A-Kanäle - 10 V aus. Nach dem Starten des Treibers gehen die Ausgänge nach 0 V. Um ein definiertes Einschaltverhalten zu erreichen, star- ten Sie zuerst den Host-Rechner. Schalten Sie Ihre ext. Beschal- tung erst nach Start des Treibers ein. -
Seite 15: Insel-Kanäle
3.2.3 Insel-Kanäle Mit der „p“-Option („Insel-Kanäle“) haben alle D/A-Kanäle voneinan- der unabhängige Masse-Potentiale und Versorgungs-Pins. D.h. Sie müssen die Bezugsmasse des jeweiligen Kanals (GND_0…15) ein- zeln mit der entsprechenden Masse Ihres externen Schaltungsteils verbinden. Außerdem benötigen Sie für jeden Insel-Kanal eine eigen- ständige, symmetrische Versorgungsspannung von ±15 V (±22 mA pro Kanal für I = ±15 mA). -
Seite 16: Option „High Current
3.2.4 Option „High Current“ Die Option „High Current“ (HC) können Sie mit den Kartenvarian- ten ohne „Insel-Kanäle“ kombinieren. Dadurch haben Sie die Mög- lichkeit, den Ausgangsstrom pro Kanal auf I = ±15 mA zu erhö- hen. Dies erfordert eine externe, rauscharme Spannungsversor- gung von ±15 V.(±22 mA pro Kanal für I = ±15 mA) und eine Änderung der Hardware –... -
Seite 17: Externer Trigger D/A-Teil
3.2.5 Externer Trigger D/A-Teil Die D/A-Kanäle 0…3 können durch ein externes Triggersignal (AO_TRIG-x) gestartet werden. Je nach gewählter Flanken-Option („RISING“, „FALLING“ oder „BOTH“) wird die Wandlung durch eine entsprechende Flanke gestartet. Die Option „BOTH“ bedeutet ent- weder steigende oder fallende Flanke. Achten Sie bei der Beschaltung der ext. -
Seite 18: Digital-I/O-Teil
Digital-I/O-Teil Alle ME-6000/6100 ab Hardware-Version 2.6 sowie alle Compact- PCI-Karten verfügen über zwei 8-bit-breite TTL-Ports. Jeder Port kann unabhängig als Ein- oder Ausgang konfiguriert werden. Nach dem Einschalten der Versorgung sind alle Ports auf Eingang ge- schaltet. Zur Programmierung lesen Sie bitte Kap. 4.2 „Digital-I/O- Teil“... -
Seite 19: Programmierung
Programmierung Zur Programmierung des Geräts befindet sich das Meilhaus Electronic Intelligent Driver System (ME-iDS) im Lieferumfang. Das ME-iDS ist ein geräte- und betriebssystemübergreifendes, einheit- liches Treibersystem. Es unterstützt Windows 2000 und höher und beinhaltet eine universelle Funktionsbibliothek (API) für alle gängigen Programmiersprachen (den Umfang der aktuellen Software-Unter- stützung finden Sie in den README-Dateien des ME-iDS). -
Seite 20: Timergesteuerte Ausgabe
Kanalnummer: immer 0. Ausgangsspanungsbereich: ±10 V; „U-Plus“-Kanal ME- 6200/6300 (Subdevice 10): 0…50 V. Triggerkanal: optional Synchronstart mehrerer Kanäle. Triggertyp: per Software oder externer Digital-Trigger. Triggerflanke: externer Triggereingang reagiert auf fallende, steigende oder beliebige Flanken. Time-Out: falls externes Triggersignal ausbleibt. -
Seite 21: Digital-I/O-Teil
Alle ME-6000/6100 PCI ab Hardware-Version 2.6 sowie alle Com- pactPCI-Karten verfügen über zwei 8-bit-breite Digital-I/O-Ports (A, B). Jeder Port wird im Meilhaus Electronic Intelligent Driver Sys- tem (ME-iDS) als eigenständige Funktionsgruppe (sog. „Subdevice“) betrachtet und kann unabhängig als Ein- oder Ausgang konfiguriert werden. -
Seite 22: Anhang
Anhang Spezifikationen (Umgebungstemperatur 25 °C) PC-Interface Standard-PCI- bzw. CompactPCI-Bus (32 bit, 33 MHz, 5 V) PCI Local Bus Spezifikation Version 2.1 CompactPCI Spezifikation PICMG 2.0 R3.0, Automatische Ressourcen-Zuweisung (Plug&Play) Spannungsausgänge (für „U-Plus“-Kanal gelten zum Teil abweichende Spezifikationen – siehe separater Abschnitt) Anzahl der Kanäle je nach Modell 4, 5, 8, 9 oder 16 D/A-Wandler... - Seite 23 Gesamtgenauigkeit „Mit galvanischer Trennung“ max. ±20 mV „Mit Insel-Kanälen“ max. ±10 mV Betriebsarten „Single“, „Streaming“ Triggermodi Software-Start, ext. Digital-Trigger, Synchron-Start (Software/extern) Ext. Triggerflanken steigend, fallend, beliebig Timergesteuerte Ausgabe (ME-6100/6300, Kanal 0…3) Kanäle 0…3 (voneinander unabhängig) D/A-FIFOs 8 k Werte pro Kanal Sample-Rate max.
- Seite 24 Digital-I/Os Ports 2 x 8 bit Massebezug PC-Masse (PC_GND) Port-Typ bidirektionale TTL-Ports Ausgangspegel max. 0,5 V bei 24 mA min. 2,4 V bei -24 mA Eingangspegel max. 0,8 V bei Vcc = 5 V min. 2 V bei Vcc = 5 V Eingangs- ±1 μA strom...
-
Seite 25: B Anschlussbelegungen
Anschlussbelegungen Legende zu den Anschlussbelegungen Achtung: In den Optionen „High Current“ und „Insel-Kanäle“ sind die Pins –U_x und +U_x Eingänge für die ext. ±15 V Spannungsver- sorgung. In allen anderen Fällen dürfen diese Pins nicht beschaltet werden, da sie ±15 V führen. Die Hardware würde irreversibel beschädigt werden! Anschlussname Funktion... -
Seite 26: B1 78-Polige Sub-D-Buchse (St1)
78-polige Sub-D-Buchse (ST1) B1.1 ME-6000/6100 *Beachten Sie den Warnhinweis auf Seite 25! -
Seite 27: B1.2 Me-6200/6300
B1.2 ME-6200/6300 *Beachten Sie den Warnhinweis auf Seite 25! -
Seite 28: B2 Zusatzstecker (St2)
Zusatzstecker (ST2) Adapterkabel (ME-AK-D25F/S (cPCI)) von 20-poligem Stiftstecker auf Slotblech mit 25-poliger Sub-D-Buchse (im Lieferumfang der Karte). Beachten Sie beim Anschließen des Adapterkabels, dass Sie Pin 1 des Flachbandkabels (rot markierte Leitung) wie oben gezeigt, auf den Stiftstecks ST2 stecken. -
Seite 29: C Zubehör
Zubehör Wir empfehlen die Verwendung qualitativ hochwertiger Anschluss- kabel mit getrennter Schirmung pro Kanal. Als Zubehör erhalten Sie das Spezial-Anschlusskabel ME-AK-D78/6000M-OE (Länge: 1 m). ME-AK-D78/6000M-OE Spezial-Anschlusskabel von 78-poligem Sub-D-Stecker auf 16 ein- zeln geschirmte Leitungen mit offenem Ende. Beachten Sie den Warnhinweis auf Seite 25. - Seite 30 -Buchse, 1:1 verdrahtet. Mit Metallhaube, Leitungsquer- schnitt 40 x 0,25 mm . Strombelastbarkeit max. 1,4 A je Ader; bei Belastung von 20 Adern: 2 A. Weiteres Zubehör finden Sie im aktuellen Meilhaus Electronic Kata- log oder im Internet unter: www.meilhaus.de/pc-karten/zubehoer/...
-
Seite 31: Technische Fragen
Download-Server und Driver update: Unter www.meilhaus.org/treiber stehen Ihnen stets die aktuellen Treiber für Meilhaus Electronic Karten sowie unsere Handbücher im PDF-Format zur Verfügung. Service mit RMA-Verfahren: Falls Sie Ihre Karte zur Reparatur an uns zurücksenden wollen, le- gen Sie bitte unbedingt eine ausführliche Fehlerbeschreibung bei, inkl. -
Seite 32: E Index
Index Lieferumfang Anhang Anschlussbelegungen Option „High Current“ Blockschaltbilder Programmierung D/A-Teil 13, 19 Sachwidrige Verwendung Digital-I/O-Teil 18, 21 Software-Installation Softwareunterstützung Spezifikationen Systemanforderungen Einfache Ein-/Ausgabe Einführung Einzelwert-Ausgabe Externer Trigger Technische Fragen Timergesteuerte Ausgabe Galvanische Trennung Unvorhersehbare Fehlanwendung Hardware Hotline Warnhinweis Wichtige Hinweise Inbetriebnahme Insel-Kanäle Zubehör...
