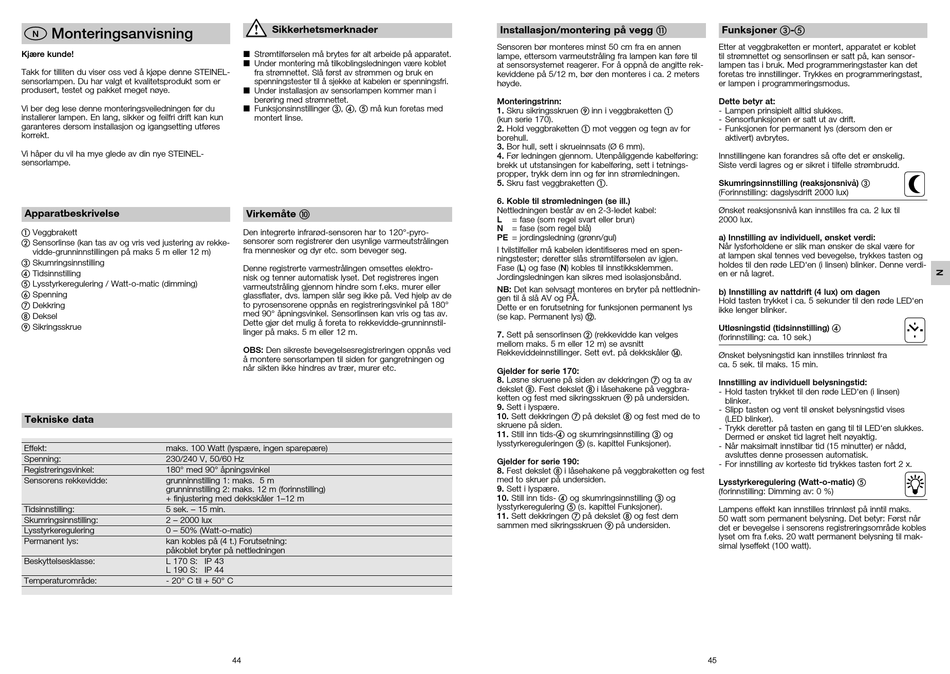

Monteringsanvisning
N
Kjære kunde!
Takk for tilliten du viser oss ved å kjøpe denne STEINEL-
sensorlampen. Du har valgt et kvalitetsprodukt som er
produsert, testet og pakket meget nøye.
Vi ber deg lese denne monteringsveiledningen før du
installerer lampen. En lang, sikker og feilfri drift kan kun
garanteres dersom installasjon og igangsetting utføres
korrekt.
Vi håper du vil ha mye glede av din nye STEINEL-
sensorlampe.
Apparatbeskrivelse
a Veggbrakett
b Sensorlinse (kan tas av og vris ved justering av rekke-
vidde-grunninnstillingen på maks 5 m eller 12 m)
c Skumringsinnstilling
d Tidsinnstilling
e Lysstyrkeregulering / Watt-o-matic (dimming)
f Spenning
g Dekkring
h Deksel
i Sikringsskrue
Tekniske data
Effekt: maks. 100 Watt (lyspære, ingen sparepære)
Spenning: 230/240 V, 50/60 Hz
Registreringsvinkel: 180° med 90° åpningsvinkel
Sensorens rekkevidde: grunninnstilling 1: maks. 5 m
grunninnstilling 2: maks. 12 m (forinnstilling)
+ finjustering med dekkskåler 1–12 m
Tidsinnstilling: 5 sek. – 15 min.
Skumringsinnstilling: 2 – 2000 lux
Lysstyrkeregulering 0 – 50% (Watt-o-matic)
Permanent lys: kan kobles på (4 t.) Forutsetning:
påkoblet bryter på nettledningen
Beskyttelsesklasse: L 170 S: IP 43
L 190 S: IP 44
Temperaturområde: - 20° C til + 50° C
Sikkerhetsmerknader
n S trømtilførselen må brytes før alt arbeide på apparatet.
n Under montering må tilkoblingsledningen være koblet
fra strømnettet. Slå først av strømmen og bruk en
spenningstester til å sjekke at kabelen er spenningsfri.
n Under installasjon av sensorlampen kommer man i
berøring med strømnettet.
n F unksjonsinnstillinger c, d, e må kun foretas med
montert linse.
Virkemåte j
Den integrerte infrarød-sensoren har to 120°-pyro-
sensorer som registrerer den usynlige varmeutstrålingen
fra mennesker og dyr etc. som beveger seg.
Denne registrerte varmestrålingen omsettes elektro-
nisk og tenner automatisk lyset. Det registreres ingen
varmeutstråling gjennom hindre som f.eks. murer eller
glassflater, dvs. lampen slår seg ikke på. Ved hjelp av de
to pyrosensorene oppnås en registreringsvinkel på 180°
med 90° åpningsvinkel. Sensorlinsen kan vris og tas av.
Dette gjør det mulig å foreta to rekkevidde-grunninnstil-
linger på maks. 5 m eller 12 m.
OBS: Den sikreste bevegelsesregistreringen oppnås ved
å montere sensorlampen til siden for gangretningen og
når sikten ikke hindres av trær, murer etc.
44
Installasjon/montering på vegg k
Sensoren bør monteres minst 50 cm fra en annen
lampe, ettersom varmeutstråling fra lampen kan føre til
at sensorsystemet reagerer. For å oppnå de angitte rek-
keviddene på 5/12 m, bør den monteres i ca. 2 meters
høyde.
Monteringstrinn:
1. Skru sikringsskruen i inn i veggbraketten a
(kun serie 170).
2. Hold veggbraketten a mot veggen og tegn av for
borehull.
3. Bor hull, sett i skrueinnsats (Ø 6 mm).
4. Før ledningen gjennom. Utenpåliggende kabelføring:
brekk ut utstansingen for kabelføring, sett i tetnings-
propper, trykk dem inn og før inn strømledningen.
5. Skru fast veggbraketten a.
6. Koble til strømledningen (se ill.)
Nettledningen består av en 2-3-ledet kabel:
L = fase (som regel svart eller brun)
N = fase (som regel blå)
PE = jordingsledning (grønn/gul)
I tvilstilfeller må kabelen identifiseres med en spen-
ningstester; deretter slås strømtilførselen av igjen.
Fase (L) og fase (N) kobles til innstikksklemmen.
Jordingsledningen kan sikres med isolasjonsbånd.
NB: Det kan selvsagt monteres en bryter på nettlednin-
gen til å slå AV og PÅ.
Dette er en forutsetning for funksjonen permanent lys
(se kap. Permanent lys) l.
7. Sett på sensorlinsen b (rekkevidde kan velges
mellom maks. 5 m eller 12 m) se avsnitt
Rekkeviddeinnstillinger. Sett evt. på dekkskåler n.
Gjelder for serie 170:
8. Løsne skruene på siden av dekkringen g og ta av
dekslet h. Fest dekslet h i låsehakene på veggbra-
ketten og fest med sikringsskruen i på undersiden.
9. Sett i lyspære.
10. Sett dekkringen g på dekslet h og fest med de to
skruene på siden.
11. Still inn tids-d og skumringsinnstilling c og
lysstyrkereguleringen e (s. kapittel Funksjoner).
Gjelder for serie 190:
8. Fest dekslet h i låsehakene på veggbraketten og fest
med to skruer på undersiden.
9. Sett i lyspære.
10. Still inn tids- d og skumringsinnstilling c og
lysstyrkeregulering e (s. kapittel Funksjoner).
11. Sett dekkringen g på dekslet h og fest dem
sammen med sikringsskruen i på undersiden.
Funksjoner c-e
Etter at veggbraketten er montert, apparatet er koblet
til strømnettet og sensorlinsen er satt på, kan sensor-
lampen tas i bruk. Med programmeringstaster kan det
foretas tre innstillinger. Trykkes en programmeringstast,
er lampen i programmeringsmodus.
Dette betyr at:
- Lampen prinsipielt alltid slukkes.
- Sensorfunksjonen er satt ut av drift.
- Funksjonen for permanent lys (dersom den er
aktivert) avbrytes.
Innstillingene kan forandres så ofte det er ønskelig.
Siste verdi lagres og er sikret i tilfelle strømbrudd.
Skumringsinnstilling (reaksjonsnivå) c
(Forinnstilling: dagslysdrift 2000 lux)
Ønsket reaksjonsnivå kan innstilles fra ca. 2 lux til
2000 lux.
a) Innstilling av individuell, ønsket verdi:
Når lysforholdene er slik man ønsker de skal være for
at lampen skal tennes ved bevegelse, trykkes tasten og
holdes til den røde LED'en (i linsen) blinker. Denne verdi-
en er nå lagret.
b) Innstilling av nattdrift (4 lux) om dagen
Hold tasten trykket i ca. 5 sekunder til den røde LED'en
ikke lenger blinker.
Utløsningstid (tidsinnstilling) d
(forinnstilling: ca. 10 sek.)
Ønsket belysningstid kan innstilles trinnløst fra 2 2000 Lux
ca. 5 sek. til maks. 15 min.
Innstilling av individuell belysningstid:
- Hold tasten trykket til den røde LED'en (i linsen)
blinker.
- Slipp tasten og vent til ønsket belysningstid vises
(LED blinker).
- Trykk deretter på tasten en gang til til LED'en slukkes.
Dermed er ønsket tid lagret helt nøyaktig.
- Når maksimalt innstilbar tid (15 minutter) er nådd,
avsluttes denne prosessen automatisk.
- For innstilling av korteste tid trykkes tasten fort 2 x.
Lysstyrkeregulering (Watt-o-matic) e
(forinnstilling: Dimming av: 0 %)
Lampens effekt kan innstilles trinnløst på inntil maks. 2 2000 Lux 10 Sek. 15 Min.
50 watt som permanent belysning. Det betyr: Først når
det er bevegelse i sensorens registreringsområde kobles
lyset om fra f.eks. 20 watt permanent belysning til mak-
simal lyseffekt (100 watt).
45
2 2000 Lux
10 Sek. 15 Min.
0 100%
