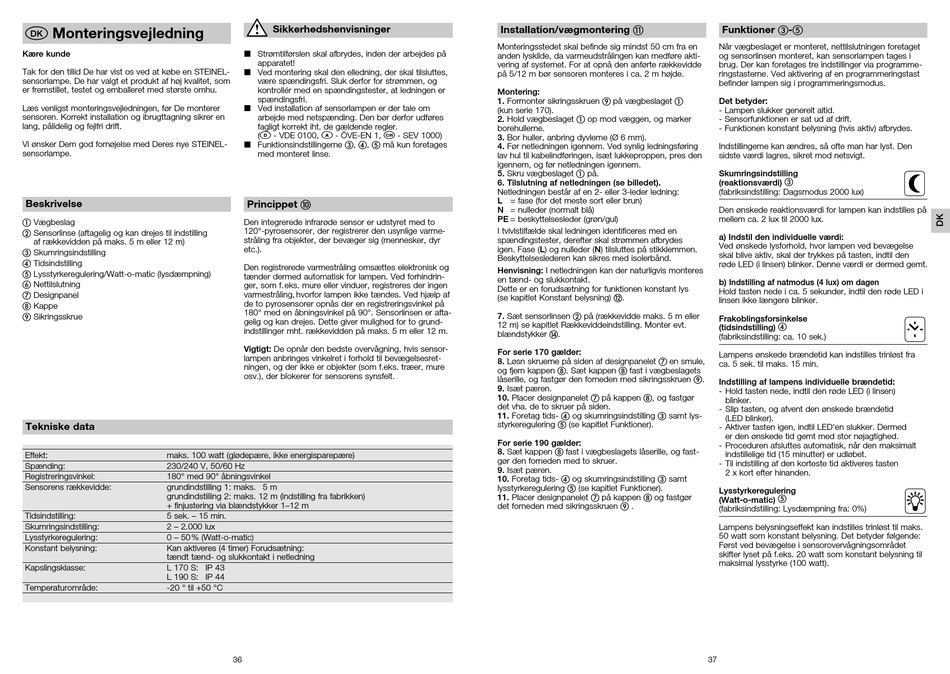

Monteringsvejledning
DK
Kære kunde
Tak for den tillid De har vist os ved at købe en STEINEL-
sensorlampe. De har valgt et produkt af høj kvalitet, som
er fremstillet, testet og emballeret med største omhu.
Læs venligst monteringsvejledningen, før De monterer
sensoren. Korrekt installation og ibrugttagning sikrer en
lang, pålidelig og fejlfri drift.
Vi ønsker Dem god fornøjelse med Deres nye STEINEL-
sensorlampe.
Beskrivelse
a Vægbeslag
b Sensorlinse (aftagelig og kan drejes til indstilling
af rækkevidden på maks. 5 m eller 12 m)
c Skumringsindstilling
d Tidsindstilling
e Lysstyrkeregulering/Watt-o-matic (lysdæmpning)
f Nettilslutning
g Designpanel
h Kappe
i Sikringsskrue

Tekniske data

Effekt: maks. 100 watt (glødepære, ikke energisparepære)
Spænding: 230/240 V, 50/60 Hz
Registreringsvinkel: 180° med 90° åbningsvinkel
Sensorens rækkevidde: grundindstilling 1: maks. 5 m
grundindstilling 2: maks. 12 m (indstilling fra fabrikken)
+ finjustering via blændstykker 1–12 m
Tidsindstilling: 5 sek. – 15 min.
Skumringsindstilling: 2 – 2.000 lux
Lysstyrkeregulering: 0 – 50 % (Watt-o-matic)
Konstant belysning: Kan aktiveres (4 timer) Forudsætning:
tændt tænd- og slukkontakt i netledning
Kapslingsklasse: L 170 S: IP 43
L 190 S: IP 44
Temperaturområde: -20 ° til +50 °C

Sikkerhedshenvisninger

n S trømtilførslen skal afbrydes, inden der arbejdes på
apparatet!
n Ved montering skal den elledning, der skal tilsluttes,
være spændingsfri. Sluk derfor for strømmen, og
kontrollér med en spændingstester, at ledningen er
spændingsfri.
n Ved installation af sensorlampen er der tale om
arbejde med netspænding. Den bør derfor udføres
fagligt korrekt iht. de gældende regler.
( - VDE 0100, - ÖVE-EN 1, - SEV 1000)
D A h
n F unktionsindstillingerne c, d, e må kun foretages
med monteret linse.
Princippet j
Den integrerede infrarøde sensor er udstyret med to
120°-pyrosensorer, der registrerer den usynlige varme-
stråling fra objekter, der bevæger sig (mennesker, dyr
etc.).
Den registrerede varmestråling omsættes elektronisk og
tænder dermed automatisk for lampen. Ved forhindrin-
ger, som f. eks. mure eller vinduer, registreres der ingen
varmestråling, hvorfor lampen ikke tændes. Ved hjælp af
de to pyrosensorer opnås der en registreringsvinkel på
180° med en åbningsvinkel på 90°. Sensorlinsen er afta-
gelig og kan drejes. Dette giver mulighed for to grund-
indstillinger mht. rækkevidden på maks. 5 m eller 12 m.
Vigtigt: De opnår den bedste overvågning, hvis sensor-
lampen anbringes vinkelret i forhold til bevægelsesret-
ningen, og der ikke er objekter (som f.eks. træer, mure
osv.), der blokerer for sensorens synsfelt.
36
Installation/vægmontering k
Monteringsstedet skal befinde sig mindst 50 cm fra en
anden lyskilde, da varmeudstrålingen kan medføre akti-
vering af systemet. For at opnå den anførte rækkevidde
på 5/12 m bør sensoren monteres i ca. 2 m højde.
Montering:
1. Formonter sikringsskruen i på vægbeslaget a
(kun serie 170).
2. Hold vægbeslaget a op mod væggen, og marker
borehullerne.
3. Bor huller, anbring dyvlerne (Ø 6 mm).
4. Før netledningen igennem. Ved synlig ledningsføring
lav hul til kabelindføringen, isæt lukkeproppen, pres den
igennem, og før netledningen igennem.
5. Skru vægbeslaget a på.
6. Tilslutning af netledningen (se billedet).
Netledningen består af en 2- eller 3-leder ledning:
L = fase (for det meste sort eller brun)
N = nulleder (normalt blå)
PE = beskyttelsesleder (grøn/gul)
I tvivlstilfælde skal ledningen identificeres med en
spændingstester, derefter skal strømmen afbrydes
igen. Fase (L) og nulleder (N) tilsluttes på stikklemmen.
Beskyttelseslederen kan sikres med isolerbånd.
Henvisning: I netledningen kan der naturligvis monteres
en tænd- og slukkontakt.
Dette er en forudsætning for funktionen konstant lys
(se kapitlet Konstant belysning) l.
7. Sæt sensorlinsen b på (rækkevidde maks. 5 m eller
12 m) se kapitlet Rækkeviddeindstilling. Monter evt.
blændstykker n.
For serie 170 gælder:
8. Løsn skruerne på siden af designpanelet g en smule,
og fjern kappen h. Sæt kappen h fast i vægbeslagets
låserille, og fastgør den forneden med sikringsskruen i.
9. Isæt pæren.
10. Placer designpanelet g på kappen h, og fastgør
det vha. de to skruer på siden.
11. Foretag tids- d og skumringsindstilling c samt lys-
styrkeregulering e (se kapitlet Funktioner).
For serie 190 gælder:
8. Sæt kappen h fast i vægbeslagets låserille, og fast-
gør den forneden med to skruer.
9. Isæt pæren.
10. Foretag tids- d og skumringsindstilling c samt
lysstyrkeregulering e (se kapitlet Funktioner).
11. Placer designpanelet g på kappen h og fastgør
det forneden med sikringsskruen i .
Funktioner c-e
Når vægbeslaget er monteret, nettilslutningen foretaget
og sensorlinsen monteret, kan sensorlampen tages i
brug. Der kan foretages tre indstillinger via programme-
ringstasterne. Ved aktivering af en programmeringstast
befinder lampen sig i programmeringsmodus.
Det betyder:
- Lampen slukker generelt altid.
- Sensorfunktionen er sat ud af drift.
- Funktionen konstant belysning (hvis aktiv) afbrydes.
Indstillingerne kan ændres, så ofte man har lyst. Den
sidste værdi lagres, sikret mod netsvigt.
Skumringsindstilling
(reaktionsværdi) c
(fabriksindstilling: Dagsmodus 2000 lux)
Den ønskede reaktionsværdi for lampen kan indstilles på
mellem ca. 2 lux til 2000 lux.
a) Indstil den individuelle værdi:
Ved ønskede lysforhold, hvor lampen ved bevægelse
skal blive aktiv, skal der trykkes på tasten, indtil den
røde LED (i linsen) blinker. Denne værdi er dermed gemt.
b) Indstilling af natmodus (4 lux) om dagen
Hold tasten nede i ca. 5 sekunder, indtil den røde LED i
linsen ikke længere blinker.
Frakoblingsforsinkelse
(tidsindstilling) d
(fabriksindstilling: ca. 10 sek.)
Lampens ønskede brændetid kan indstilles trinløst fra 2 2000 Lux
ca. 5 sek. til maks. 15 min.
Indstilling af lampens individuelle brændetid:
- Hold tasten nede, indtil den røde LED (i linsen)
blinker.
- Slip tasten, og afvent den ønskede brændetid
(LED blinker).
- Aktiver tasten igen, indtil LED'en slukker. Dermed
er den ønskede tid gemt med stor nøjagtighed.
- Proceduren afsluttes automatisk, når den maksimalt
indstillelige tid (15 minutter) er udløbet.
- Til indstilling af den korteste tid aktiveres tasten
2 x kort efter hinanden.
Lysstyrkeregulering
(Watt-o-matic) e
(fabriksindstilling: Lysdæmpning fra: 0%)
Lampens belysningseffekt kan indstilles trinløst til maks. 2 2000 Lux 10 Sek. 15 Min.
50 watt som konstant belysning. Det betyder følgende:
Først ved bevægelse i sensorovervågningsområdet
skifter lyset på f.eks. 20 watt som konstant belysning til
maksimal lysstyrke (100 watt).
37
2 2000 Lux
10 Sek. 15 Min.
0 100%
