TECSYSTEM S.r.l ®

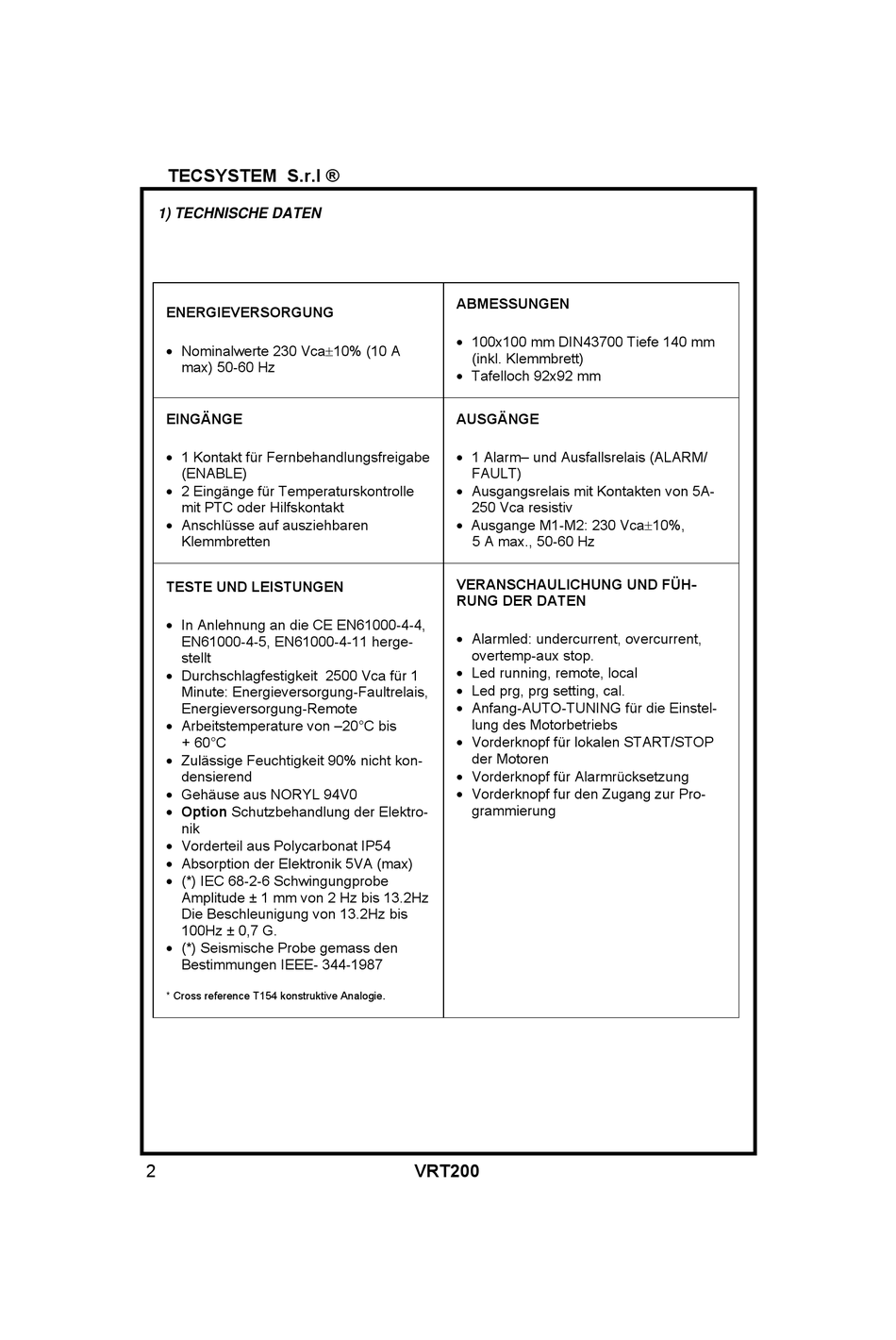

1) TECHNISCHE DATEN

ENERGIEVERSORGUNG

 Nominalwerte 230 Vca10% (10 A
max) 50-60 Hz
EINGÄNGE
 1 Kontakt für Fernbehandlungsfreigabe
(ENABLE)
 2 Eingänge für Temperaturskontrolle
mit PTC oder Hilfskontakt
 Anschlüsse auf ausziehbaren
Klemmbretten
TESTE UND LEISTUNGEN
 In Anlehnung an die CE EN61000-4-4,
EN61000-4-5, EN61000-4-11 herge-
stellt
 Durchschlagfestigkeit 2500 Vca für 1
Minute: Energieversorgung-Faultrelais,
Energieversorgung-Remote
 Arbeitstemperature von –20°C bis
+ 60°C
 Zulässige Feuchtigkeit 90% nicht kon-
densierend
 Gehäuse aus NORYL 94V0
 Option Schutzbehandlung der Elektro-
nik
 Vorderteil aus Polycarbonat IP54
 Absorption der Elektronik 5VA (max)
 (*) IEC 68-2-6 Schwingungprobe
Amplitude ± 1 mm von 2 Hz bis 13.2Hz
Die Beschleunigung von 13.2Hz bis
100Hz ± 0,7 G.
 (*) Seismische Probe gemass den
Bestimmungen IEEE- 344-1987
* Cross reference T154 konstruktive Analogie.
2

ABMESSUNGEN

 100x100 mm DIN43700 Tiefe 140 mm
(inkl. Klemmbrett)
 Tafelloch 92x92 mm
AUSGÄNGE
 1 Alarm– und Ausfallsrelais (ALARM/
FAULT)
 Ausgangsrelais mit Kontakten von 5A-
250 Vca resistiv
 Ausgange M1-M2: 230 Vca10%,
5 A max., 50-60 Hz
VERANSCHAULICHUNG UND FÜH-
RUNG DER DATEN
 Alarmled: undercurrent, overcurrent,
overtemp-aux stop.
 Led running, remote, local
 Led prg, prg setting, cal.
 Anfang-AUTO-TUNING für die Einstel-
lung des Motorbetriebs
 Vorderknopf für lokalen START/STOP
der Motoren
 Vorderknopf für Alarmrücksetzung
 Vorderknopf fur den Zugang zur Pro-
grammierung
VRT200
