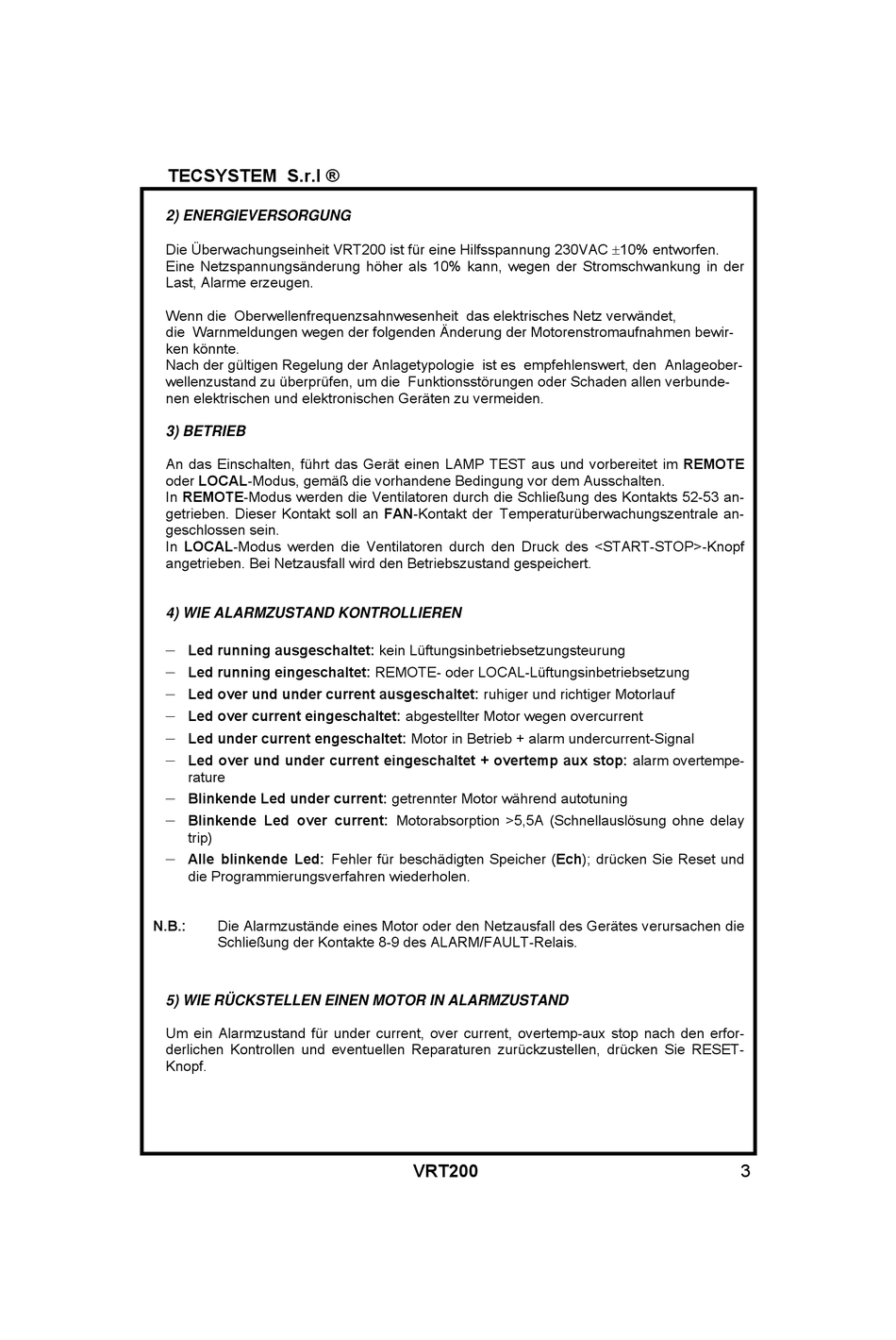

TECSYSTEM S.r.l ®
2) ENERGIEVERSORGUNG
Die Überwachungseinheit VRT200 ist für eine Hilfsspannung 230VAC 10% entworfen.
Eine Netzspannungsänderung höher als 10% kann, wegen der Stromschwankung in der
Last, Alarme erzeugen.
Wenn die Oberwellenfrequenzsahnwesenheit das elektrisches Netz verwändet,
die Warnmeldungen wegen der folgenden Änderung der Motorenstromaufnahmen bewir-
ken könnte.
Nach der gültigen Regelung der Anlagetypologie ist es empfehlenswert, den Anlageober-
wellenzustand zu überprüfen, um die Funktionsstörungen oder Schaden allen verbunde-
nen elektrischen und elektronischen Geräten zu vermeiden.

3) BETRIEB

An das Einschalten, führt das Gerät einen LAMP TEST aus und vorbereitet im REMOTE
oder LOCAL-Modus, gemäß die vorhandene Bedingung vor dem Ausschalten.
In REMOTE-Modus werden die Ventilatoren durch die Schließung des Kontakts 52-53 an-
getrieben. Dieser Kontakt soll an FAN-Kontakt der Temperaturüberwachungszentrale an-
geschlossen sein.
In LOCAL-Modus werden die Ventilatoren durch den Druck des <START-STOP>-Knopf
angetrieben. Bei Netzausfall wird den Betriebszustand gespeichert.

4) WIE ALARMZUSTAND KONTROLLIEREN


Led running ausgeschaltet: kein Lüftungsinbetriebsetzungsteurung

Led running eingeschaltet: REMOTE- oder LOCAL-Lüftungsinbetriebsetzung

Led over und under current ausgeschaltet: ruhiger und richtiger Motorlauf

Led over current eingeschaltet: abgestellter Motor wegen overcurrent

Led under current engeschaltet: Motor in Betrieb + alarm undercurrent-Signal

Led over und under current eingeschaltet + overtemp aux stop: alarm overtempe-
rature

Blinkende Led under current: getrennter Motor während autotuning

Blinkende Led over current: Motorabsorption >5,5A (Schnellauslösung ohne delay
trip)

Alle blinkende Led: Fehler für beschädigten Speicher (Ech); drücken Sie Reset und
die Programmierungsverfahren wiederholen.
N.B.:
Die Alarmzustände eines Motor oder den Netzausfall des Gerätes verursachen die
Schließung der Kontakte 8-9 des ALARM/FAULT-Relais.
5) WIE RÜCKSTELLEN EINEN MOTOR IN ALARMZUSTAND
Um ein Alarmzustand für under current, over current, overtemp-aux stop nach den erfor-
derlichen Kontrollen und eventuellen Reparaturen zurückzustellen, drücken Sie RESET-
Knopf.
VRT200
3
