Inbetriebnahme

4.1

Anschluss an die Stromversorgung

Als Betriebsspannung benötigt der Funk-Fingerscan 12 V DC (Gleichspannung), der direkt vom Motorantrieb des
multitronic/autotronic-Motorschlosses abgenommen werden kann.
Siehe hierzu auch Seite 6, Kapitel 3.2.
Achtung!
Bitte beachten Sie die korrekte Polung (+/-) zur Spannungsquelle!

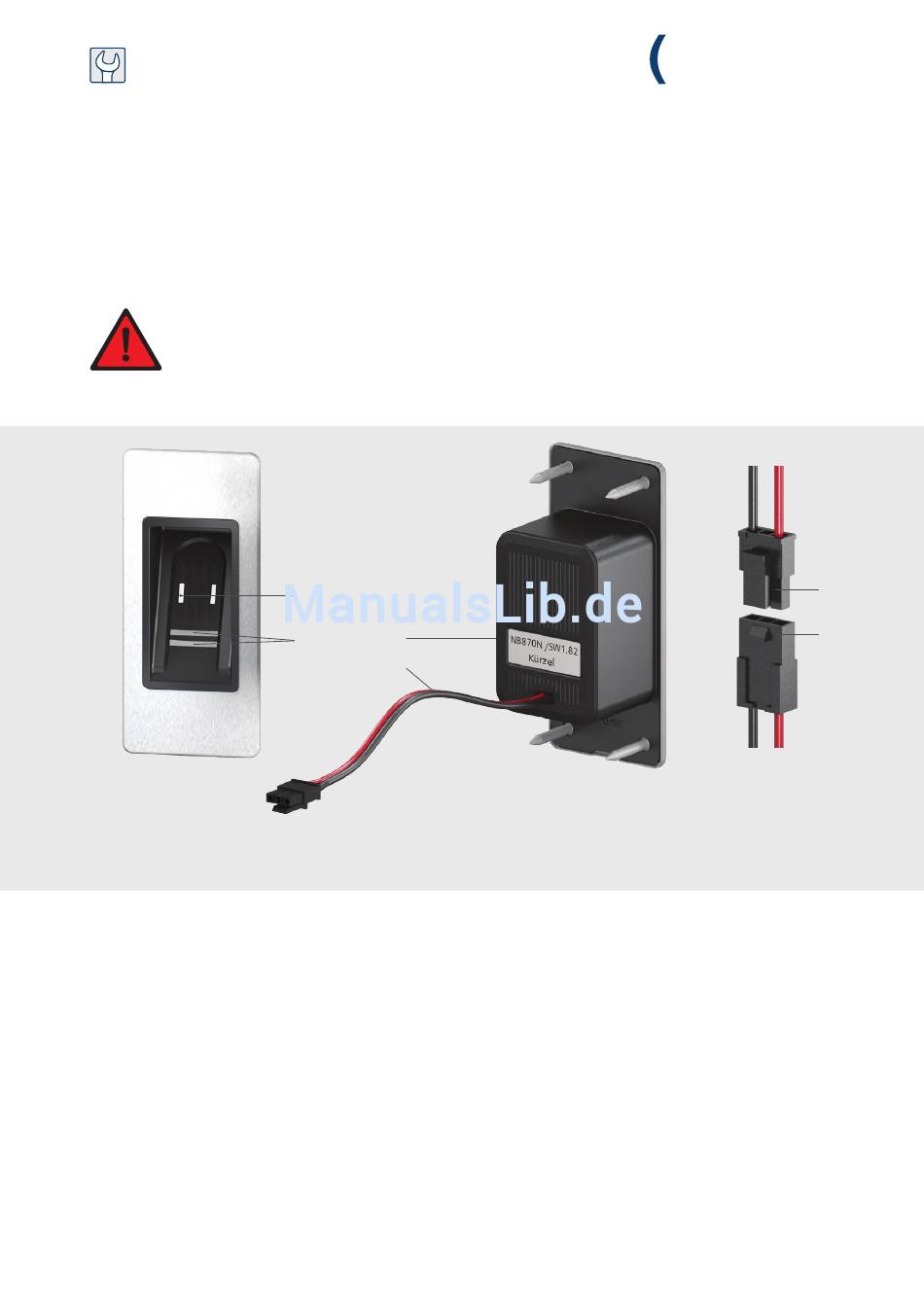

A
Kontroll LEDs
B Zeilenscanner
C Versionskennzeichnung
(bitte bei Ser viceanfragen bereithalten)
4.2

Auslieferungszustand

Nach dem Anschluss der 12 V-Gleichspannung leuchten beide LEDs (rot und grün) permanent, d. h. es sind keine
Benutzer- oder Gastfinger im Speicher hinterlegt. Der Master-Funkschlüssel ist bereits an den Fingerscan ange-
lernt.
4.3 Unterschiedliche Funkkanäle
Das Sendemodul sendet auf 868,3 MHz zwei verschiedene Telegramme/Kanäle, die durch Rolling-Code
geschützt sind. Dadurch haben Sie die Möglichkeit, zwei unterschiedliche Geräte anzusteuern:
Kanal 1 zum Beispiel für die multitronic/autotronic-Eingangstür
Kanal 2 zum Beispiel eine weitere multitronic/autotronic-Tür oder einen motorischen Garagentorantrieb in
Kombination mit einem FUHR-Funk empfänger
8
A
C
B
D
D Anschlusskabel Betriebsspannung,
vormontiert am Funk-Fingerscan
E Anschlusskabel an die S p a n nungsquelle
multiscan
go
D
E
