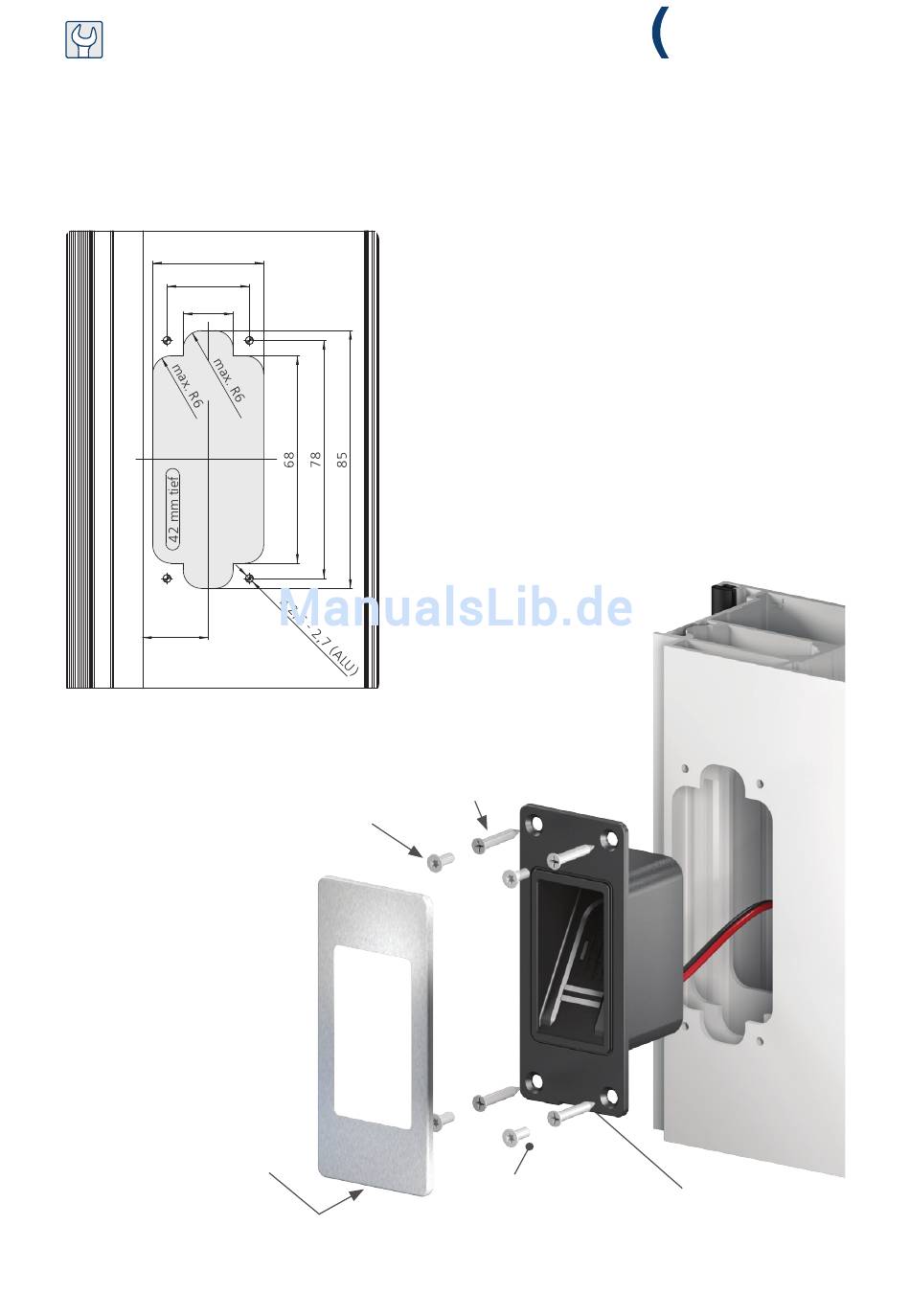

3.3 Fräsmaße/Bohrschablone
36,4
27
17
min. 21,5
Ausnehmung in der
Blende nach unten
zeigend montieren.
Schutzfolie der
Klebefilme vor
Montage entfernen.
Blende fest andrücken.
www.fuhr.de
3x20 für
Holz-/PVC-Profile
M3x8 für
ALU-/Stahl-
Profile
Achtung! Schrauben nur
mit geringem Drehmoment
(von Hand) anziehen.
3.4

Montage der Blende

Achtung: Vor der Montage (Aufkleben) der Blende
unbedingt beachten:
Der Funk-Fingerscan muss sich im Auslieferungszu-
stand befinden = rote und grüne LED leuchten.
Die Blende erst aufkleben, wenn alle sonstigen Mon-
tageschritte abgeschlossen sind und der Fingerscan er-
folgreich an den Funkempfänger angelernt wurde. Die
Blende ist nach dem Aufkleben ggf. nur mit Beschädi-
gung abnehmbar.
Ersatzblende: Artikel-Nr. NB28052N
multiscan
go
Klebeflächen mit
beigefügtem Reini-
gungstuch säubern
7
