3

Montagehinweise

3.1

Lieferumfang

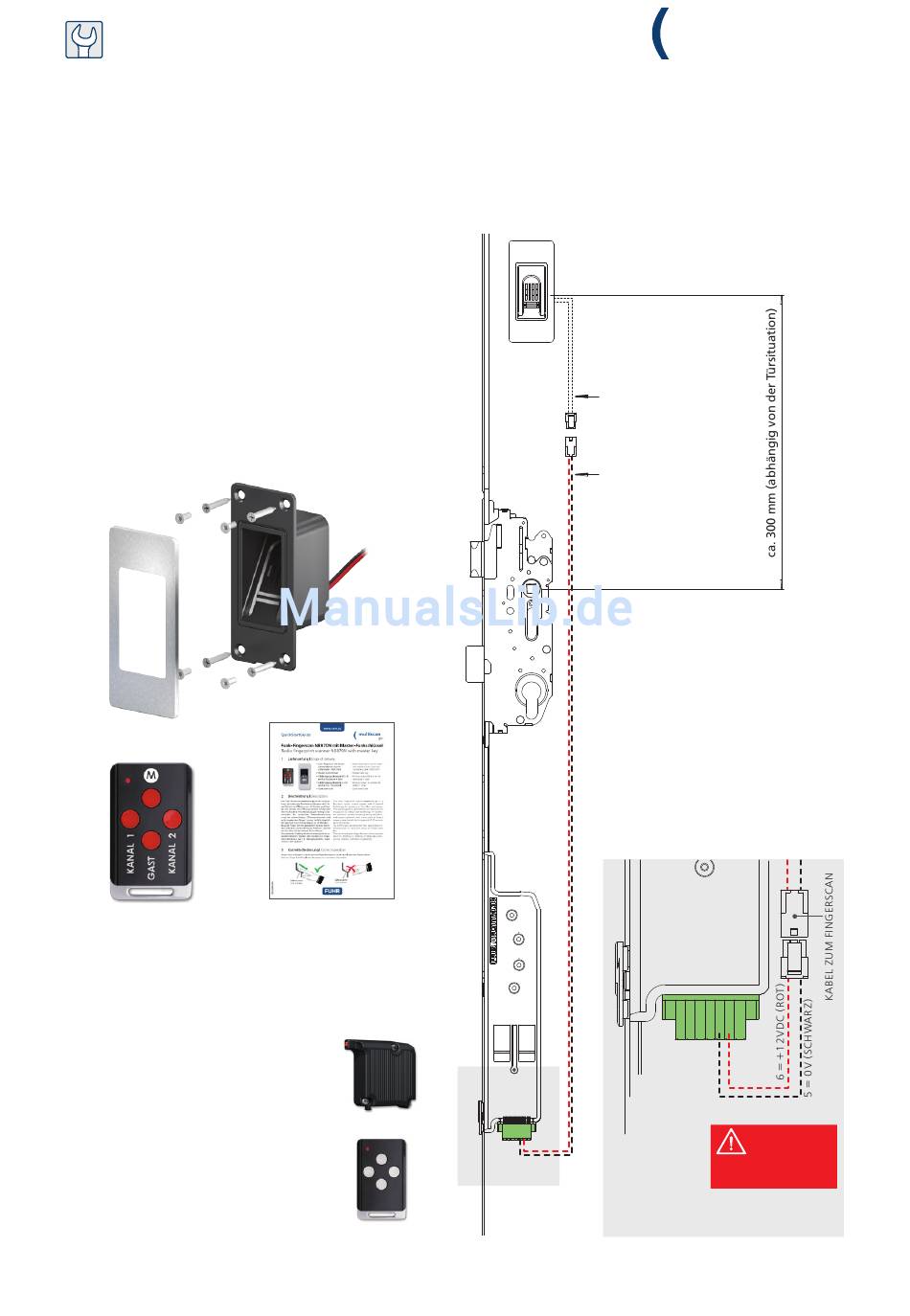

Standard-Lieferumfang (NB870N):
• Funk-Fingerscan multiscan go mit flacher
Edelstahl blende und Anschlusskabel
(1.600 mm)
• Master-Funkschlüssel
• 4 Befestigungsschrauben
M3 x 8 mm für Aluminium + Stahl
• 4 Befestigungsschrauben
3 x 20 mm für Holz + Kunststoff
• QuickStartGuide
Weitere Liefervarianten:
Ergänzend zum Standard-Lieferumfang:
Paket 2 (NB870N1):
+ Funkempfangsmodul
Paket 3 (NB870N2):
+ Funkempfangsmodul
+ 4-Kanal-Benutzerfunkschlüssel
6
3.2 Anschlusspläne
Funk-Fingerscan NB870N
auf der Türaußenseite
Kabel D
(bereits montiert)
Funk-Fingerscan NB870N
(Erklärungen der Kabel siehe S. 8)
auf der Türaußenseite
Kabel E
(im Lieferumfang enthalten)
Kabel D
(bereits montiert)
(Erklärungen der Kabel siehe S. 8)
Kabel E
(im Lieferumfang enthalten)
Steckerbelegung beachten!
Steckerbelegung beachten!
1234567
1234567
multiscan
go
3 5 6 7
1 2 4
1 2 3 4 5 6 7
ACHTUNG:
Polung des +/- Kabels
unbedingt beachten!
ACHTUNG:
Polung des +/- Kabels
unbedingt beachten!
