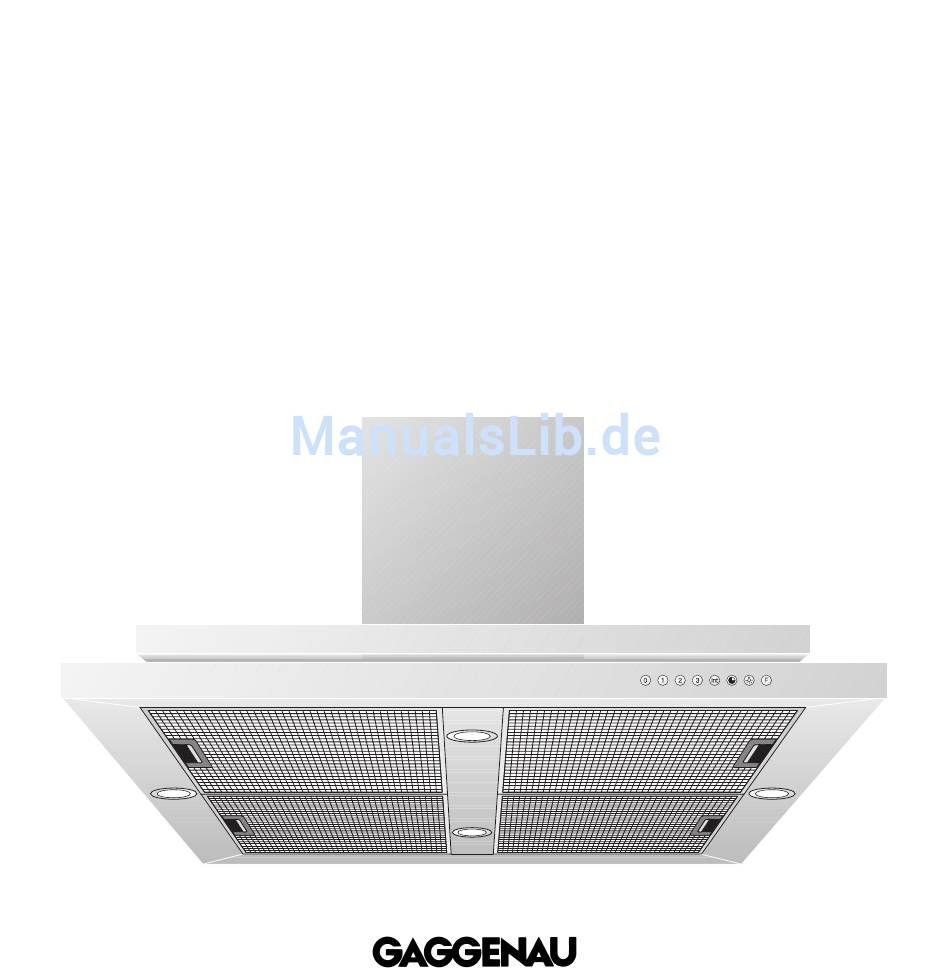

- Seite 1 Bedienungs- und Montageanleitung AI 200 AI 201 AI 202 AI 203 Dunstabzugshaube...
-
Seite 3: Inhaltsverzeichnis
AI 200 AI 201 AI 202 AI 203 Vorwort 1. Wichtige Hinweise Seite 3-4 1.1 Zur Sicherheit Seite 3 1.2 Zur ersten Inbetriebnahme Seite 4 1.3 Zur Benutzung Seite 4 2. Ausstattungsmerkmale Seite 5 3. Bedienung Seite 6-8 4. Reinigung und Pflege... -
Seite 4: Vorwort
Vorwort Mit Ihrer neuen Abzugshaube wird Ihnen das Arbeiten in der Küche noch mehr Freude bereiten. Vorteile: Das Gerät bietet Ihnen zahlreiche – eine gute Absaugleistung bei niedrigen Geräuschwerten, – eine große Anzahl von Bedienfunktionen, – eine optimale Ausleuchtung der Kochfläche durch dimmbares Halogenlicht. -
Seite 5: Wichtige Hinweise
1. Wichtige Hinweise 1.1 Zur Sicherheit – Stellen Sie aus Sicherheitsgründen keine schweren Gegenstände auf die Oberseite – Beschädigte Geräte dürfen nicht in Betrieb des Gerätes. genommen werden. – Reinigen Sie das Gerät nicht mit einem Dampf- – Das Gerät darf nur von einem autorisierten reinigungsgerät oder mit Wasserdruck –... -
Seite 6: Zur Ersten Inbetriebnahme
Sicherungen im Haushalt. Liegt es nicht an von einem Fachmann installiert und der Stromversorgung, verständigen Sie bitte Ihren angeschlossen werden. Fachhändler oder den zuständigen Gaggenau Kundendienst. – Lesen Sie vor Inbetriebnahme des Gerätes die Bedienungs- und Montageanleitung sorgfältig durch. -
Seite 7: Ausstattungsmerkmale
2. Ausstattungsmerkmale 1 Lüftungskanal 2 Bedienfeld Fettfilter 4 Beleuchtung Abb. 2 Installationszubehör für Abluftbetrieb Abluftkanal in Edelstahldesign: AD 010-016 für Deckenhöhe 2,24 - 2,42 m AD 010-026 für Deckenhöhe 2,42 - 2,74 m AD 010-036 für Deckenhöhe 2,74 - 3,00 m Abluftkanal in Aluminiumdesign: 011-016 für Deckenhöhe 2,24... -
Seite 8: Bedienung
3. Bedienung Alle Funktionswahl-Tasten, mit Ausnahme der Taste 0 („Motor aus“), sind nach Betätigen grün hinterleuchtet. Licht Die Beleuchtung kann unabhängig vom Betrieb der Abzugshaube durch Betätigen der Taste ein- bzw. ausgeschaltet werden (s. Abb. 4). Wenn Sie die Taste kurz antippen, fährt die Beleuchtung hoch auf die maximale Stufe. - Seite 9 Beim Anbraten und Braten in der offenen Pfanne sollte die Taste Int für Intensivstufe gedrückt werden (s. Abb. 6). Haben Sie die Haube durch Betätigen der Intensiv- stufe eingeschaltet, wird diese automatisch nach einer Dauer von 5 Minuten wieder ausgeschaltet. Abb.
- Seite 10 Spezialfunktionen: Intensiv-Zeitdauer: Durch gleichzeitiges Betätigen der Int-Taste und der Tasten 1, 2 oder 3 können Sie die Zeitdauer der Intensiv-Stufe auf 3, 5 oder 10 Minuten einstellen und abspeichern (s. Abb. 9); Auslieferungszustand sind fünf Minuten, d.h. Tastenkombination oder oder Int/Taste Abb.
-
Seite 11: Reinigung Und Pflege
4. Reinigung und Pflege Reinigung der Fettfilter Nach einer Betriebszeit von 30 Stunden blinkt die Fettfilter-Sättigungsanzeige F (s. Abb. 3). Das Blinken dieser Kontrollleuchte signalisiert Ihnen, dass die Fettfilter gereinigt werden sollten. Selbstverständlich ist das Reinigen der Fettfilter jederzeit, auch ohne Blinken der Fettfilter- Sättigungsanzeige, möglich. - Seite 12 Benutzen Sie keine scharfen, ätzenden oder scheuernden Reinigungsmittel. Verwenden Sie außerdem keine kratzenden Schwämme oder Bürsten. Die Edelstahlversionen (AI 200/AI 202) können mit handelsüblichen Reinigungs- und Pflegemitteln für Edelstahl gereinigt werden. Stellen Sie keine Gegenstände mit scharfkantigem oder rauem Boden (z. B. Keramiktassen) auf die Haube.
-
Seite 13: Wartung
Wenn die Stromversorgung in Ordnung ist, das Gerät aber trotzdem nicht funktioniert, dann verständigen Sie bitte Ihren Fachhändler oder den zuständigen Gaggenau-Kundendienst. Geben Sie den Gerätetyp an (s. Typenschild). Reparaturen dürfen nur von autorisierten Fach- leuten durchgeführt werden, damit die Sicherheit des Gerätes gewährleistet bleibt. -
Seite 14: Montageanleitung
6. Montageanleitung Technische Daten 6.2 Einbau AI 200: Gewicht je nach Ausstattung max. 45 kg Die Installation der Haube ist unter Beachtung Maße: 998 x 648 mm einschlägigen Vorschriften Energiever- sorgungsunternehmen sowie der Bauverordnungs- AI 201: Gewicht je nach Ausstattung max. 45 kg vorschriften der Länder vorzunehmen. - Seite 15 Abluftleitung können flexible Aluminiumrohre, Installationszubehör für Umluftbetrieb korrosionsgeschützte Blechrohre sowie Abluftrohre, Umluftkanal in Edelstahldesign: deren Baustoff der Brandklasse B1 nach DIN 4102 AD 010-126 für Deckenhöhe 2,42 - 2,74 m entspricht, verwendet werden. Die Abluftrohre AD 010-136 für Deckenhöhe 2,74 - 3,00 m sollten eine Nennweite von 150 mm aufweisen.
- Seite 16 Die Absaugung erfolgt durch ein externes Gebläse. von drei oder mehr Gas-Kochstellen die Haube in Wir empfehlen die Gebläse GB 032-107 bzw. der Maximalstufe betrieben werden. GB 052/053-140 aus unserem Gaggenau-Programm; die Elektronik der Abzugshaube ist optimal auf diese Gebläse abgestimmt. Zur elektrischen Verbindung zwischen Gebläse und Abzugshaube folgen Sie bitte der Montage- anweisung, die dem externen Gebläse beiliegt.
- Seite 17 Achtung: Die Dunstabzugshaube ist zur Montage an die Küchendecke oder eine stabile abgehängte Decke vorgesehen. Beachten Sie das Gewicht der Haube mit Zubehör von maximal 45 kg. Vergewissern Sie sich, bevor Sie die Befesti- gungslöcher anzeichnen, dass keine Strom- bzw. Wasserleitungen oder sonstige Leitungen in der Decke an den Bohrpunkten verlegt sind.
- Seite 18 5. Hängen Sie das Tragegestell mit den beiden Schlüssellöchern an den Schrauben in der Decke ein. Befestigen Sie das Tragegestell mit allen 4 Schrauben an der Decke. Nur für Umluftbetrieb: Die Umluftweiche zusammenbauen und am Tragegestell befestigen (Abb. 22 und 23). Den Abluft- schlauch auf die passende Länge kürzen und an der Haube befestigen.
- Seite 19 7. Schieben Sie die Abzugshaube in die seitlichen Laschen am Tragegestell ein (Achtung: Das Anschlusskabel nicht einklemmen) und sichern Sie die Haube sofort mit 4 Schrauben (Abb. 25). 8. Schrauben Sie die Blechabdeckung an der Rückseite des Tragegestells wieder fest. Die Blechabdeckung ist wichtig für die Stabilität.
- Seite 20 Gaggenau Hausgeräte GmbH Carl-Wery-Straße 34 D-81739 München www.gaggenau.com...
