UltraFit X-TRAINER 200 Handbuch Seite 8

X-TRAINER 200

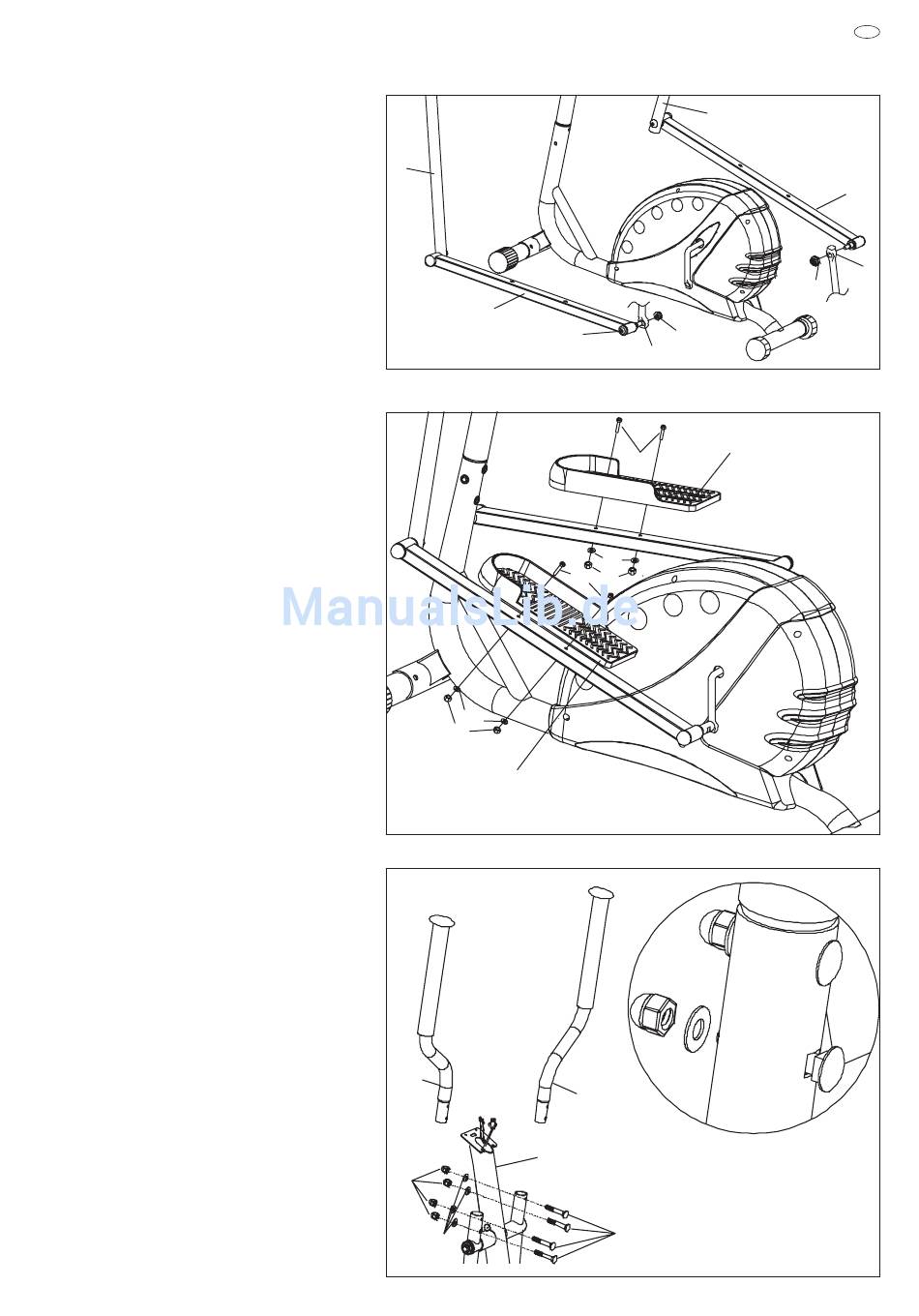

MONTAGE
Schritt 5
• Befestigen Sie ein Ende des
Pedalrohrs (12) mit den Muttern
(14A & 14B) an der Kurbel (11).
Schritt 6
• Verwenden Sie einen
Schraubendreher, um die
Pedale (18A & 18B) mit den
Unterlegscheiben (15), den
Stoppmuttern (16) und den
Sechskantschrauben (17) am
Hauptrahmen (1) zu befestigen.
Schritt 07
• Verwenden Sie einen
Schraubendreher, um den Lenker
(47A & 47B) mit der Schlossmutter
(43), der Unterlegscheibe (46)
und der Hutmutter (45) am
Hauptrahmen zu befestigen.
Hinweis: Das quadratische Ende
der Schlossmutter (43) muss wie
in der Abbildung gezeigt in die
quadratische Öffnung des Lenkers
(47A & 47B) eingeführt werden.
