X-TRAINER 200

MONTAGEKOMPONENTEN

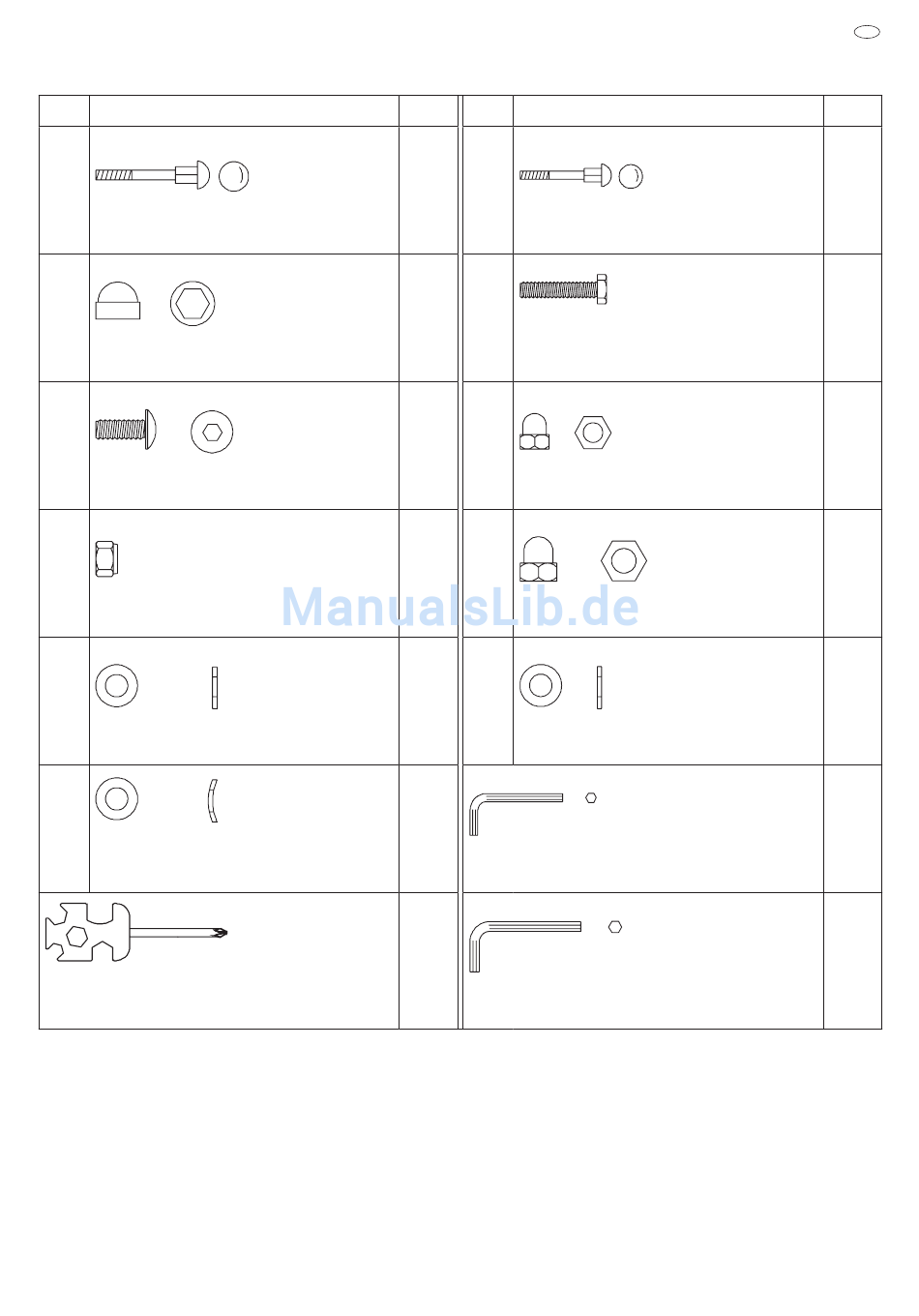

Nr. Beschreibung
39
Schlossschraube (M8 x 60mm)
51
Hutmutter (ø19)
27
Schraube (M8 x 15mm)
16
Stoppmutter (3/8")
15
Unterlegscheibe (OD10 x ID26)
28
Unterlegscheibe, gebogen
(OD8 x ID19)
Schraubenschlüssel
(10x 13 x 14 x 15 x 19)
HINWEIS:
Zur Montage des Ultrafit X-Trainer 200 benötigen Sie ausschließlich die aufgeführten Teile.
Überprüfen Sie vor Montagebeginn den Lieferumfang des Spinningfahrrads auf Vollständigkeit.
Menge Nr.
2 43
Schlossschraube (M6 x 35mm)
2 17 Sechskantschraube
(3/8" x 45mm)
8 45
Hutmutter (M6)
4 40
Hutmutter (M8)
4 46
Unterlegscheibe (OD6 x ID13)
10
Inbusschlüssel (M5)
1
Inbusschlüssel (M8)
|
5
|
Beschreibung
GE
Menge
4
4
4
2
4
1
1
