X-TRAINER 200

MONTAGE

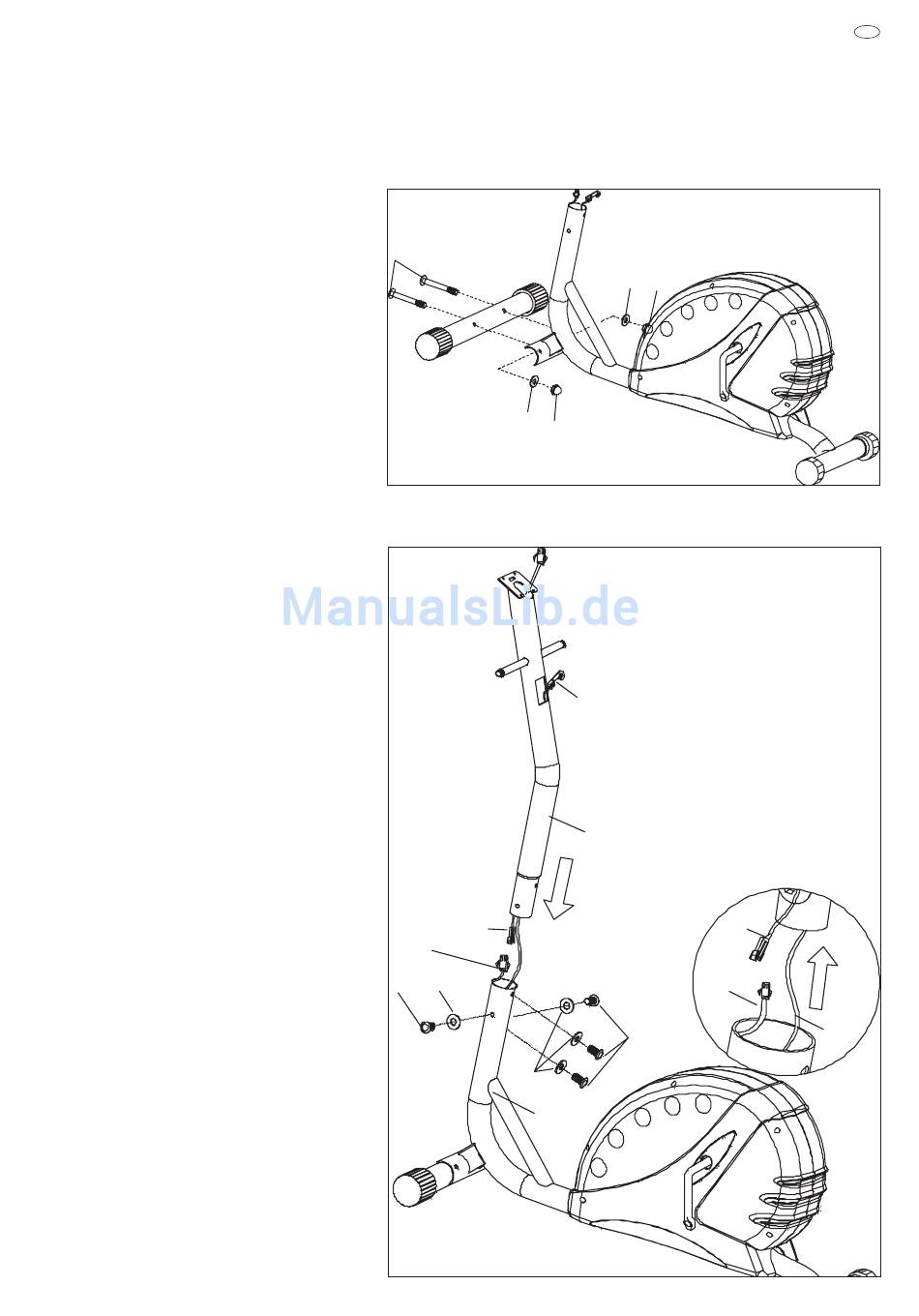

Schritt 1
• Verwenden Sie einen Schraubendreher, um den vorderen Standfuß mit der Schlossschraube
(39), der Unterlegscheibe (28) und der Hutmutter (40) am Hauptrahmen (1) zu befestigen.
Schritt 2
• Führen Sie das Buchsenende des
Sensorkabels (2) in das Kabel
(55) ein; führen Sie das Spannseil
(54) in das Lenkerstützrohr (44)
ein, und ziehen Sie es aus der
quadratischen Rohröffnung.
Setzen Sie das Lenkerrohr (62)
in den Hauptrahmen (1) ein, und
befestigen Sie das Lenkerstützrohr
(44) mit den Schrauben (27) und
den gebogenen Unterlegscheiben
(28) am Hauptrahmen (1).
39
28
40
55
2
28
27
28
1
|
6
|
28
40
54
44
55
2
27
GE
54
