Gebermodus
Im Display wird je nach den im Konfigurationsbildschirm und in
den erweiterten Funktionen vorgenommenen Einstellungen der
ausgegebene Wert in mA oder % (Wert von 4 bis 20 mA oder 0
bis 20 mA) bzw. als „Linear" oder „Flow" angezeigt.

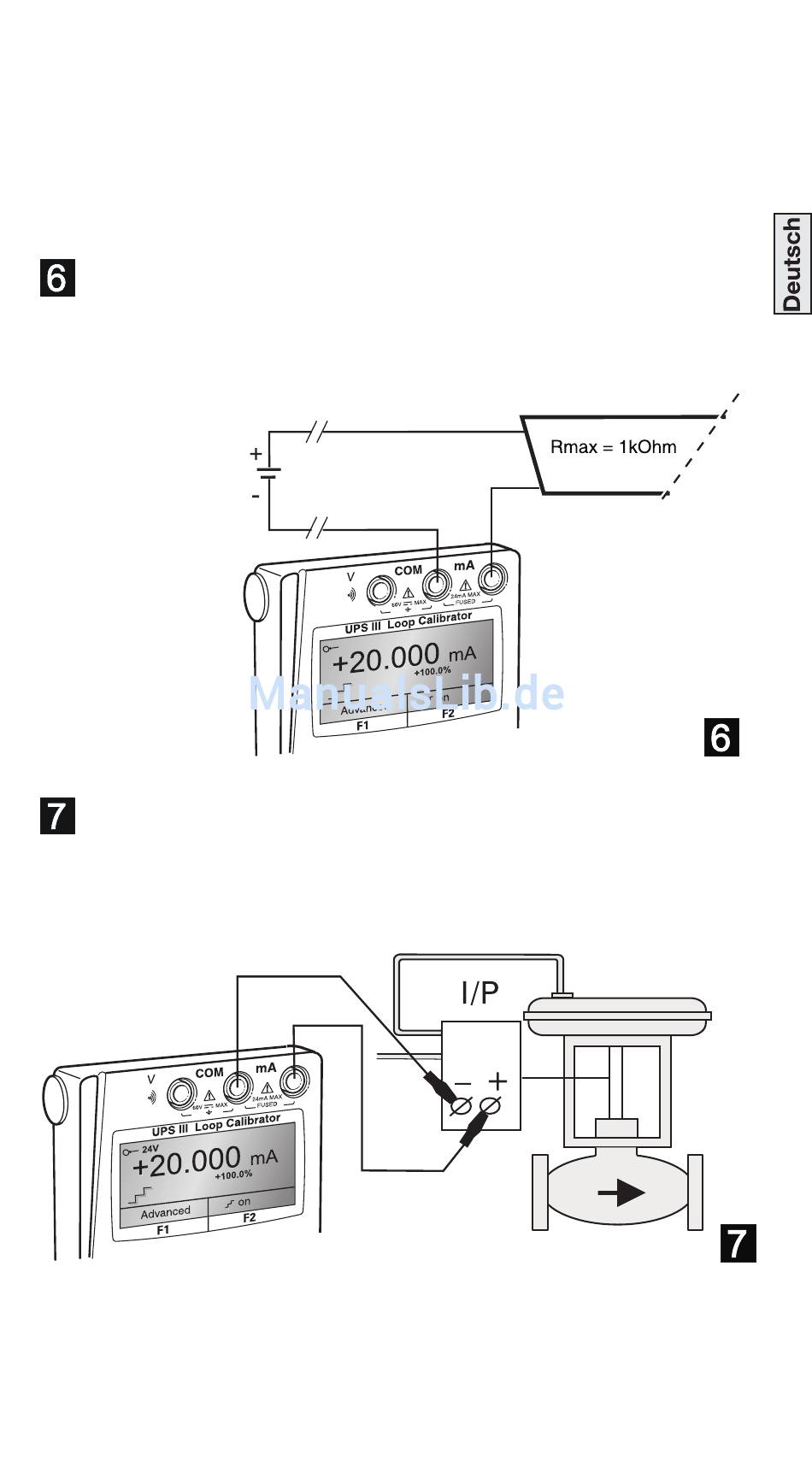

Geben von mA
Drücken Sie die Taste Mode und wählen Sie [Source mA]. Der
Kalibrator liefert eine maximale Ausgabe von: 24 mA;
Vmax = 60; Receivereingang Rmax = 1 kOhm.
Geben von mA mit 24 V
Drücken Sie die Taste Mode und wählen Sie [Source mA and
24V]. Der Kalibrator speist die Schleife mit maximal: 24 V und
24 mA.
7
KD0317 Ausgabe Nr. 3
