  • Seite 1 TEMPERATURSCHALTER TS 2125 Art.-Nr: 1 11 44 50 www.h-tronic.de...

  • Seite 2: Inhaltsverzeichnis

    INHALT 1. Bestimmungsgemäße Verwendung ............ 4 2. Funktionen ..................5 3. Sicherheitshinweise ................. 6 4. Montage ..................7 5. Betrieb ................... 9 6. LEDs und Tasten ................10 7. Menü des Gerätes ................. 10 7.1 Hauptmenü ...............11 7.2 Struktur des Modus-Menüs bzw. des Einstellungsmenüs ....12 7.3 Modus „Thermometer N1“...

  • Seite 3: Der 2-Kanal Temperaturschalter Ts 2125

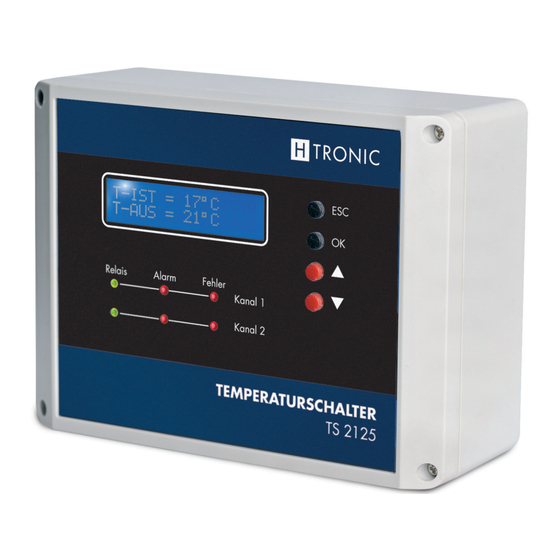

    TEMPERATURSCHALTER TS 2125 LEISTUNGSFÄHIG, VIELSEITIG UND ÜBER- SICHTLICH: Der 2-Kanal Temperaturschalter TS 2125 mit 7 verschiedenen Funktionen eignet sich hervorragend für alle Einsatzgebiete, für die eine Temperaturregelung im Heiz- oder Kühlbetrieb erforderlich ist, wie bei Aquari- en oder als Frostwächter.

  • Seite 4: Warn- Und Sicherheitshinweise

    Warn- und Sicherheitshinweise Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, sie enthält viele wichtige Informationen für Bedienung und Betrieb. Der Gesetzgeber fordert, dass wir Ihnen wichtige Hinweise für Ihre Sicherheit geben und Sie darauf hinweisen, wie Sie Schäden an Personen, am Gerät und anderen Einrichtungen vermeiden. Der Hersteller haftet nicht für Schäden die aus fahrlässiger oder vorsätzlicher Missachtung der Anweisungen in dieser Anleitung entstehen! Diese Anleitung ist Bestandteil des Gerätes und daher sorgfältig aufzubewahren.

  • Seite 5: Funktionen

    2. FUNKTIONEN Der Universal-Temperaturschalter TS 2125 eignet sich hervorragend für alle Ein- satzbereiche, bei denen eine Temperaturregelung im Heiz- oder Kühlbetrieb erforderlich ist. Sein externer, steckbarer Temperatursensor erfasst Messbereiche von –55 bis +125,0°C. Die Schalttemperatur wird in 1°C–Schritten eingestellt. Ein blaues zweizeiliges LC-Display zeigt die Ein- und Ausschalttemperatur, die aktuelle Temperatur, die Einstellparameter und den Min./Max.-Wert an.

  • Seite 6: Sicherheitshinweise

    3. SICHERHEITSHINWEISE Beim Umgang mit Produkten, die mit elektrischer Spannung in Berührung kom- men, müssen die gültigen VDE-Vorschriften beachtet werden, insbesondere VDE 0100, VDE 0550/0551, VDE 0700, VDE 0711 und VDE 0860. Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet.

  • Seite 7: Montage

    Die Verwendung abweichender Ersatzteile kann zu ernst- haften Sach- und Personenschäden führen! MONTAGEORT Das Produkt ist für die Montage an trocknen und sauberen Wänden geeignet. Achten Sie darauf, dass das Produkt auf einem stabilen, ebenen, kippfesten Untergrund montiert wird. TS 2125...

  • Seite 8: Einzelne Montageschritte

    EINZELNE MONTAGESCHRITTE – Entfernen Sie die vier Montageschrauben, um den Deckel abzunehmen. – Markieren und bohren Sie die Löcher zur Befestigung gemäß den Löchern auf der Rückseite des Bodenteils. Beachten Sie dabei die Position der Zuleitung. Beschädigen Sie nicht die Zuleitung, z. B. durch Bohren, Schrauben oder scharfes Knicken.

  • Seite 9: Betrieb

    Kinder können Gefahren im Umgang mit elektrischer Energie nicht immer richtig einschätzen. Schalten Sie erst das gesamte Produkt spannungsfrei, bevor Sie – Reinigungs- oder Pflegearbeiten ausführen. – Arbeiten an dem Produkt oder seinen Komponenten vornehmen (nur vom Elektro-Fachmann). TS 2125...

  • Seite 10: Leds Und Tasten

    6. LEDs UND TASTEN LEDs: 1. LED „Relais“ leuchtet: Das Relais ist eingeschaltet 2. LED „Alarm“ leuchtet: Das Alarm-Relais ist eingeschaltet 3. LED „Fehler“ leuchtet: Der Temperatursensor ist nicht angeschlossen oder defekt Tasten: 1. Taste „ESC“: Schritt zurück oder Abbrechen des aktuell eingestellten Modus 2.

  • Seite 11: Hauptmenü

    Taste „ESC“ durchgeführt werden. Danach gelangt der Benutzer zurück Hauptmenü des Gerätes. Ausgewählten Modus mit „ok“ bestätigen! Modus(1…8) 1. Thermometer N1 2. Thermometer N1 und N2 3. Thermoschalter N1 4. Thermoschalter N1 und N2 5. Temp.-Diff. 6. Zirkulationspumpensteuerung 7. Manuell 8. Zurücksetzen TS 2125...

  • Seite 12: Struktur Des Modus-Menüs Bzw. Des Einstellungsmenüs

    7.2 STRUKTUR DES MODUS-MENÜS BZW. DES EINSTELLUNGSMENÜS Dieses Menü kann aus mehreren Menüpunkten bestehen, die als Liste dargestellt werden. Gleichzeitig wird nur ein Menüpunkt angezeigt. Andere Menüpunkte können mit den Tasten p, q gescrollt werden. Wenn die Werte des Menüpunktes geändert werden sollen, kann dies mit der Taste „OK“ ausgewählt werden.

  • Seite 13: Modus „Thermometer N1 Und N2

    In diesem Modus kann das Gerät entweder als ein „Heizungsregler“ oder als ein „Kühlregler“ konfiguriert werden. 7.5.1. EINSTELLUNGSMENÜ „THERMOSCHALTER N1“ In diesem Menü werden die folgenden Menüpunkten angezeigt: T1 EIN T1 AUS T1 Alarm Min T1 Alarm Max T1 Alarm delay Relais-Zustand bei Fehler... Piezo Modus starten TS 2125...

  • Seite 14: T1 Ein Einstellen

    Die Parameter haben folgende Bedeutung: T1 EIN einstellen In diesem Menü-Punkt wird die Einschalttemperatur eingestellt. Taste „OK“ drücken, der Wert kann jetzt mit den Tasten p, q geändert werden. Ist die Einstellung beendet, wird diese mit der Taste „OK“ bestätigt. Dabei werden die eingestellten Daten gespeichert.

  • Seite 15: Relais-Zustand Bei Fehler

    Taste „ESC“ abgebrochen werden. Hinweis N3: Wenn sich das Gerät im Einstellungszustand befindet und dabei mehr als 10 Sek. keine Taste betätigt wird, kehrt es automatisch in das Einstellungsmenü zurück. Die Änderungen werden dabei nicht gespeichert. TS 2125...

  • Seite 16: Funktion „Heizen

    7.5.2 FUNKTION „HEIZEN“ – Die Funktion „HEIZEN“ wird eingestellt, wenn die engestellte Einschalttemperatur kleiner (<) als die Ausschalttemperatur ist. – Das Relais wird eingeschaltet, wenn die gemessene Temperatur kleiner (<) oder gleich (=) mit T EIN ist. – Das Relais REL wird ausgeschaltet, wenn die gemessene Temperatur größer (>) oder gleich (=) T AUS ist.

  • Seite 17: Funktion „Kühlen

    T Alarm Max ist oder weniger oder gleich mit T Alarm Min ist. – Das Relais ALARM wird ausgeschaltet, wenn die gemessene Temperatur größer als T Alarm Min und weniger als T Alarm Max ist. TS 2125...

  • Seite 18: Beispiele Für Die Funktionen „Heizen" Und „Kühlen

    7.5.4 BEISPIELE FÜR DIE FUNKTIONEN „HEIZEN“ UND „KÜHLEN“ Beispiel N1: Sie haben eine Heizungsanlage und möchten diese auf eine Temperatur von 21°C, mit einer Hysterese von +2°C regeln. Hierfür ist für den Einschaltpunkt T1 EIN = 21°C und den Ausschaltpunkt T1 AUS = 23°C einzustellen.

  • Seite 19: Funktion

    Beispiel zur Steuerung von Solaranlagen dienen kann. Hierbei werden die Temperaturen am Solarpanel (Thermofühler T1) und am Wärmespeicher (Thermofühler T2) gemessen und die Temperaturdifferenz ermittelt. Der Mikroprozessor steuert dann entsprechend zwei Umwälzpumpen, oder eine Umwälzpumpe und ein Bypass-Ventil über Relais an. TS 2125...

  • Seite 20: Einstellungsmenü „Temp.-Diff

    7.7.1 EINSTELLUNGSMENÜ „TEMP.-DIFF.“ In diesem Menü werden die folgenden Menüpunkten angezeigt: Differenz Hysterese T1 EIN(min) T2 EIN T1 Alarm Min T1 Alarm Max T1 Alarm delay T2 Alarm Min T2 Alarm Max T2 Alarm delay Relais-Zustand bei Fehler... Piezo Modus starten Die Parameter haben folgende Bedeutung: Differenz Die benötigte Temperatur-Differenz zwischen T1 und T2, wann das Relais REL1...
  • Seite 21 Relais 2 wird ausgeschaltet, wenn: T2 ≤ (T2 Ein (max) – Hysterese) Beispiel N3: Eingestellt: Differenz = 5 Hysterese = 2 T1 Ein (min) = 20 T2 Ein (max) = 70 Relais 2-Einschaltpunkt ist T2 = 70 Relais 2-Ausschaltpunkt ist T2 = 68 TS 2125...

  • Seite 22: Modus-Menü „Temp.-Diff

    7.7.2 MODUS-MENÜ „TEMP.-DIFF.“ In diesem Menü werden die folgenden Menüpunkten angezeigt: Name des Modus Temperatur T1 und T2 dT(T1-T2) Differenz Hysterese T1 EIN(min) T2 EIN T1 Min./Max. T2 Min./Max. T1 Alarm Min T1 Alarm Max T1 Alarm delay T1 Alarm Timer T2 Alarm Min T2 Alarm Max T2 Alarm delay...

  • Seite 23: Modus „Zirko-Kontroll"(Zirkulationspumpensteuerung)

    Wenn nun eine Veränderung nach dem vorgewähltem Zeitintervall (Pumpenintervall bzw. Messintervall) auftritt, schaltet der Mikroprozessor die Umwälzpumpe über das Relais ein. Die Pumpe wird entweder durch die ein- gestellte Betriebszeit (Pumpenlaufzeit) oder durch das ausreichend erwärmte Rücklaufrohr wieder ausgeschaltet. TS 2125...

  • Seite 24: Einstellungsmenü „Zirko-Kontroll

    7.8.1 EINSTELLUNGSMENÜ „ZIRKO-KONTROLL“ In diesem Menü werden die folgenden Menüpunkten angezeigt: Differenz Hysterese Pumpenintervall Pumpenlaufzeit T1 Alarm Min T1 Alarm Max T1 Alarm delay T2 Alarm Min T2 Alarm Max T2 Alarm delay Relais-Zustand bei Fehler... Piezo Modus starten Die Parameter haben folgende Bedeutung: Differenz Die benötigte Temperatur-Differenz zwischen T1 und T2, wann das Relais REL1 einschalten soll.
  • Seite 25 5°C wird die Zirkulationspumpe eingeschaltet. Die Hysterese soll z. B. 2°C betragen. Die Abschaltung der Pumpe soll spätestens nach 5 Minuten erfolgen. In diesem Fall müssen nachfolgende Einstellungen vorgenommen werden: Differenz: 5°C Hysterese: 2°C Pumpenintervall: 30 Min Pumpenlaufzeit: 5 Min TS 2125...

  • Seite 26: Modus-Menü „Zirko-Kontroll

    7.8.2 MODUS-MENÜ „ZIRKO-KONTROLL“ In diesem Menü werden die folgenden Menüpunkten angezeigt: Name des Modus Temperatur T1 und T2 dT(T1-T2) Differenz Hysterese Pumpenintervall Intervall-Timer Pumpenlaufzeit Laufzeit-Timer T1 Min./Max. T2 Min./Max. T1 Alarm Min T1 Alarm Max T1 Alarm delay T1 Alarm Timer T2 Alarm Min T2 Alarm Max T2 Alarm delay...

  • Seite 27: Intervall-Timer

    In diesem Menü-Punkt wird der Wert des T2-Alarm-Verzögerungszähler ange- zeigt. Alle anderen Parameter haben die gleiche Bedeutung wie im Einstellungsmenü des Modus. 7.9 MODUS „MANUELL“ In diesem Modus lassen sich alle vier Schaltrelais (REL1, REL2, ALARM1 und ALARM2) manuell ein- und ausschalten. TS 2125...

  • Seite 28: Einstellungsmenü „Manuell

    7.9.1 EINSTELLUNGSMENÜ „MANUELL“ In diesem Menü werden die folgenden Menüpunkten angezeigt: Relais 1 Relais 2 Relais ALARM1 Relais ALARM2 Modus starten Drücken Sie jetzt die Taste „OK“, der Zustand der Relais kann nun mit der Hilfe der Tasten ?, p, q eingestellt werden. Mit dem Menü-Punkt „Modus starten“ wird dieser Modus ausgeführt.
  • Seite 29 Reinigungsmittel. Schalten Sie dabei das Gerät spannungs frei. STÖRUNG Ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Das trifft zu, wenn: TS 2125...

  • Seite 30: Garantie/Gewährleistung

    – das Gerät sichtbare Beschädigungen aufweist – das Gerät nicht mehr funktionsfähig ist – Teile des Gerätes lose oder locker sind – die Verbindungsleitungen sichtbare Schäden aufweisen – bei Transportschädigungen – nach Lagerung unter ungünstigen Verhältnissen. Falls das Gerät repariert werden muss, dürfen nur Original-Ersatzteile verwen- det werden! Die Verwendung abweichender Ersatzteile kann zu ernsthaften Sach- und Personenschäden führen.

  • Seite 31: Hinweise Zum Umweltschutz

    Kennzeichnung wieder verwertbar. Bitte informieren Sie sich über die jeweiligen örtlichen Sammelsysteme für elektrische und elektronische Gerä- te. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Form der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. TS 2125...
  • Seite 32 Diese Bedienungsanleitung ist eine Publikation der H-TRONIC GmbH, Industriegebiet Dienhof 11, 92242 Hirschau. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung oder die Erfassung in EDV-Anlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung und ist Bestandteil dieses Gerätes.
