Inhaltszusammenfassung für H-tronic TSM 1000

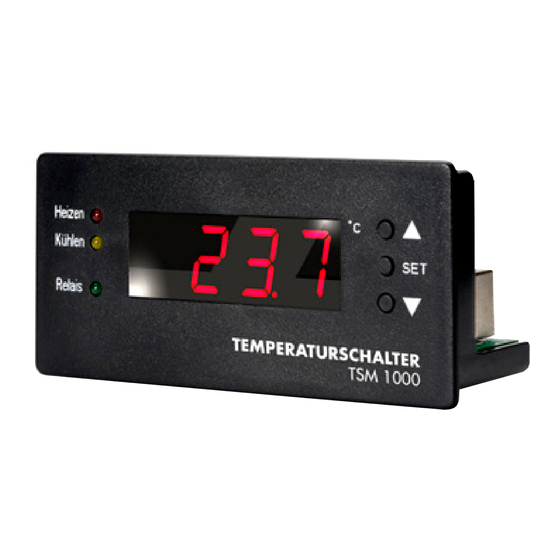

- Seite 1 TemperaTurregler TSM 1000 Art.- Nr.: 1 11 44 70 www.h-tronic.de...
-
Seite 2: Inhaltsverzeichnis
InhalT BedIenungsanleITung deuTsch Bestimmungsgemäßer Einsatz ............5 Allgemeine Sicherheitshinweise .............5 Sicherheit .................6 Montage .................7 LEDs und Tasten .................8 Programmiermodi ...............8 Funktionen ................10 Serielle Schnittstelle ..............12 Fehlermeldungen ..............13 10. Pflege-/Wartungshinweise ............14 11. Garantie/Gewährleistung ............14 12. Entsorgung englIsh manual (page 16) Designated use ................18 General safety instructions ............18 Safety instructions ..............18 Mounting ................20... - Seite 3 TemperaTurregler TSM 1000 Art.- Nr.: 1 11 44 70 der TemperaTurregler Tsm 1000 eignet sich hervorra- gend für alle Einsatzbereiche, bei denen eine Temperaturregelung im Heiz- oder Kühlbetrieb erforderlich ist. Ein externer Temperatur- fühler erfasst Messbereiche von –99 bis +850°C. Das Gerät kann eigenständig eingesetzt werden z.
-
Seite 4: Warn- Und Sicherheitshinweise
Warn- und sIcherheITshInWeIse Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, sie enthält viele wichtige Informationen für Bedienung und Betrieb. Der Gesetzgeber fordert, dass wir Ihnen wichtige Hinweise für Ihre Sicherheit geben und Sie darauf hinweisen, wie Sie Schäden an Personen, am Gerät und anderen Einrichtungen vermeiden. Der Hersteller haftet nicht für Schäden die aus fahrlässiger oder vorsätzlicher Missachtung der Anweisungen in dieser Anleitung entstehen! Diese Anleitung ist Bestandteil des Gerätes und daher sorgfältig aufzubewahren. -
Seite 5: Bestimmungsgemäßer Einsatz
Kan ten, Feuchtigkeit, Hitze oder Öl. – Schließen Sie das Gerät nicht an, wenn das Netzkabel beschädigt ist. Ein beschädigtes Netzkabel muss umgehend durch H-TRONIC oder eine qua li fi- zierte Person ersetzt werden um Gefährdungen zu vermeiden. – Nehmen Sie das Gerät nicht in Betrieb oder ziehen Sie sofort den Netzstecker, wenn es beschädigt ist oder wenn der Verdacht auf einen Defekt besteht. -
Seite 6: Sicherheit
3. sIcherheIT Beim Umgang mit Produkten, die mit elektrischer Spannung in Berührung kommen, müssen die gültigen VDE-Vorschriften beachtet werden, insbesondere VDE 0100, VDE 0550/0551, VDE 0700, VDE 0711 und VDE 0860. – Vor Öffnen des Gerätes ist sicherzustellen, dass das Gerät stromlos ist. –... -
Seite 7: Montage
– In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Ver- bandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten. – In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben von Baugruppen durch geschultes Personal verantwortlich zu über wachen. Temperaturregler TSM 1000... -
Seite 8: Leds Und Tasten
– Falls das Gerät einmal repariert werden muss, dürfen nur Original-Ersatzteile verwendet werden! Die Verwendung abweichender Ersatzteile kann zu ernst- haften Sach- und Personenschäden führen! 5. leds und TasTen leds 1. LED „heizen“ leuchtet: Die Funktion „Heizen“ wurde ausgewählt 2. LED „kühlen“ leuchtet: Die Funktion „Kühlen“ wurde ausgewählt 3. - Seite 9 Gerät eine leere Anzeige: ---- hInWeIs: Der Programmiermodus wird automatisch verlassen, wenn für etwa 10 Sekun den keine Taste gedrückt wird. Das Gerät kehrt dann automatisch in den Anzeige-Modus zurück. Die bis dahin vorgenommenen Änderungen werden dabei gespeichert. Temperaturregler TSM 1000...
-
Seite 10: Offset-Korrektur
offseT-korrekTur Die Offset-Korrektur dient zum Ausgleich von Sensortoleranzen bzw. zum Leitungs abgleich des Messkabels. Das Menü für die Offset-Korrektur besteht aus 2 Menü-Punkten und kann in folgenden Schritten erreicht werden: 1. Gerät ausschalten. 2. Die Tasten p und q gleichzeitig drücken und halten. 3. - Seite 11 Beispiel: Bei einem Kühlgerät z. B. Kühlschrank können Sie eine einschalttempe- ratur von 9 °C (E9) und eine ausschalttemperatur von 6 °C (A6) programmieren. Der TSM 1000 erkennt, dass es sich um einen Kühlvorgang handelt, da die Ausschaltschwelle niedriger ist als die Einschaltschwelle und zeigt dies durch die LED „Kühlen“...
-
Seite 12: Serielle Schnittstelle
„–11.2<CR><LF>“; Hex: „0x2D 0x31 0x31 0x2E 0x32 0x0D 0x0A” 4. ascII: „Err.1<CR><LF>“; Hex: „0x45 0x72 0x72 0x2E 0x31 0x0D 0x0A” 5. ascII: „Err.3<CR><LF>“; Hex: „0x45 0x72 0x72 0x2E 0x33 0x0D 0x0A” Tsm 1000-To-rs232-adapTer für eIgenBau Ts 1000 Tsm 1000 12 | Serielle Schnittstelle... -
Seite 13: Fehlermeldungen
Werte liegen die gemessenen Werte unter –99°C. liegen über 850°C. fehler n3 Die ausgelesenen Daten des Err3 Thermofühlers sind fehlerhaft. hInWeIs: Bei Auftreten eines Fehlers, schaltet das Gerät zwangsläufig das Relais aus. Temperaturregler TSM 1000 | 13... -
Seite 14: Pflege-/Wartungshinweise
10. pflege-/WarTungshInWeIse – Der Temperaturschalter ist weitgehend wartungsfrei. Für die dauerhaft ein- wandfreie Funktion ist wie bei jedem Sicherheitsgerät die Funktion in bestimm- ten Zeitabständen zu überprüfen. – Überprüfen Sie vor jedem Gebrauch das Produkt auf Beschädigungen! Falls Sie Beschädigungen feststellen, so betreiben Sie das Produkt nicht mehr, brin- gen Sie es in eine Fachwerkstatt. -
Seite 15: Entsorgung
Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Wertstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwen- dung, der stofflichen Verwertung oder anderen Form der Verwertung von Altge- räten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Temperaturregler TSM 1000 | 15... - Seite 16 TemperaTure sWITch TSM 1000 Art.-No. 1 11 44 70 The TemperaTure sWITch Tsm 1000 is ideal for all applications where a temperature controlled heating or cooling mode is required. An external temperature sensor can detect ranges from –99°C to +850°C. Examples of applications are the control of central heating, air conditioning or even incubators.
-
Seite 17: Technical Data
– Electrical devices do not belong in the hands of children. Store the device in a safe place. danger! The device may only be opened by a qualified electrician! An open device has accessible live components. The mains plug must be pulled before the device is opened. Temperature Switch TSM 1000 | 17... -
Seite 18: Designated Use
1. desIgnaTed use The device is designed to switch a connected device (230 V ~/50 Hz, Max. 5A, 1000VA) according to a preprogrammed temperature. The temperature switching range is adjustable from –99°C to + 850°C in steps of 1°C. Any other use is not permitted. - Seite 19 – The device is malfunctioning. – Attached cables or the housing has become loose. Repairs may only be done by a qualified person or a specialist using original components and parts. There is the danger of electrocution. Temperature Switch TSM 1000 | 19...
-
Seite 20: Mounting
4. mounTIng – This device may only be operated in enclosed, dry areas. – The device is designed for permanent wall mounting. A properly installed 230 V socket must be located in the near vicinity of the temperature switch. The device may only be installed by a competent person or a qualified electrician. -
Seite 21: Menu
If no new temperatures have been measured, the display will show four dashes. ---- The device will automatically leave the input mode if a button has not been pressed within 10 seconds. Temperature Switch TSM 1000 | 21... -
Seite 22: Functions
offseT correcTIon The offset correction is used to compensate sensor tolerances or the line balan- ce of the connected sensor cable. The menu for the offset correction consists of two menu items and can be entered by the following steps: 1. - Seite 23 ”Kühlen” LED. heaTIng coolIng temperature temperature T off T on e.g. 25°C e.g. 25°C T off T on e.g. 23°C e.g. 22°C time time switch-ON-point switch-OFF-point switch-ON-point switch-OFF-point Temperature Switch TSM 1000 | 23...
-
Seite 24: Serial Interface
„0x2D 0x31 0x31 0x2E 0x32 0x0D 0x0A” 4. ascII: „Err.1<CR><LF>“ hex: „0x45 0x72 0x72 0x2E 0x31 0x0D 0x0A” 5. ascII: „Err.3<CR><LF>“ hex: „0x45 0x72 0x72 0x2E 0x33 0x0D 0x0A” Ts1000-to-rs232 dIy adapter Ts 1000 Tsm 1000 24 | Serial interface... -
Seite 25: Transmission Parameters
The error message will also appear if the measured temperature is higher than +850°C. error n3 The received data from the temperature sensor is incorrect. Err3 noTe: if an error message is displayed the relay is automatically switched off. Temperature Switch TSM 1000 | 25... -
Seite 26: Maintenance And Cleaning
10. maInTenance and cleanIng – The device is basically maintenance free. All sensors should be checked at regular intervals for dirt or corrosion and consequently be cleaned. The full function of the device can be guaranteed, if the device and the sensors are serviced and activated at regular intervals. -
Seite 27: Disposal
12. dIsposal Consumers are legally obligated and responsible for the proper dis- posal of electronic and electrical devices by returning them to col- lecting sites designated for the recycling of electrical and electronic equipment waste. This device and/or components within the device must be recycled. - Seite 28 Diese Bedienungsanleitung ist eine Publikation der H-TRONIC GmbH, Industriegebiet Dienhof 11, 92242 Hirschau. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung oder die Erfassung in EDV-Anlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung und ist Bestandteil dieses Gerätes.
