- Seite 1 IBM ThinkVision™ L150/150p Monitor L150/150p Benutzerhandbuch Deutsch...
-
Seite 2: Erste Ausgabe (Juni/2003)
Erste Ausgabe (Juni/2003) Hinweis: Lesen Sie bitte die wichtigen Informationen auf dem dem Monitor beigelegten Monitor-Sicherheitsblatt und Garantieinformationsheft. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise (Zuerst lesen!)............2 Einrichten des Monitors ....................3 Produktbeschreibung ....................3 Handhabungshinweise..................... 3 Vorbereitung des Arbeitsplatzes ................4 Anpassen der Monitorposition.................. 4 Arbeiten mit dem Monitor ..................5 Pflegen Ihres Monitors ..................... 6 Anschließen Ihres Monitors für analoge Eingaben........... 7 Anschließen Ihres Monitors für digitale Eingaben ............ -
Seite 5: Einrichten Des Monitors

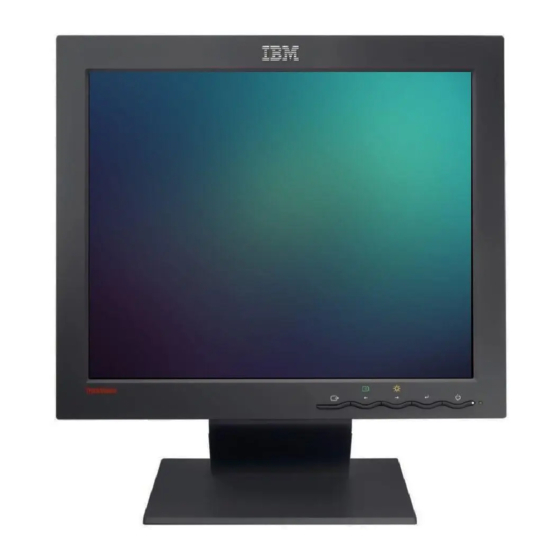

Einrichten des Monitors Produktbeschreibung Der IBM ThinkVision TFT LCD L150/L150p Monitor arbeitet mit einem Computer mit einem passenden integrierten Subsystem oder einer Videoadapterkarte, der XGA 1024 x 768, SVGA 800 x 600 oder VGA 640 x 480 bei 60 Hz unterstützt. -
Seite 6: Vorbereitung Des Arbeitsplatzes
3. Entfernen Sie die Transportsicherung von dem L150p wie in der nachstehenden Abbildung dargestellt. Vorbereitung des Arbeitsplatzes Höhe Dieser Abschnitt berät Sie, was Sie vor dem Einrichten Stellen Sie den Monitor an einen Ort auf, wo der obere Rand des Ihres Monitors Bildschirms ein bisschen unter Ihrer Augenhöhe steht, wenn Sie an Ihrem berücksichtigen sollen. -
Seite 7: Arbeiten Mit Dem Monitor
L150 Sie können den Bildschirm nach hinten oder vorne kippen, wie in der unteren Abbildung angezeigt. L150p Sie können den Bildschirm nach hinten oder vorne kippen, nach links oder rechts schwenken und nach oben oder unten heben wie in der unteren Abbildung dargestellt: Arbeiten mit dem Monitor Dieser Abschnitt berät Sie,... -
Seite 8: Pflegen Ihres Monitors
Wischen Sie das Monitorgehäuse und den Bildschirm mit einem weichen Stofftuch ab. Entfernen Sie Fingerabdrücke und Fett mit einem feuchten Stofftuch und etwas mildem Spülmittel. Verwenden Sie keine Reinigungsmittel oder Scheuermittel. Verwenden Sie niemals leicht entzündbare Reinigungsmittel, um Ihren IBM-Monitor oder andere elektrische Geräte zu reinigen. -
Seite 9: Anschließen Ihres Monitors Für Analoge Eingaben
Anschließen Ihres Monitors für analoge Eingaben (für L150 und L150p) Lesen Sie bitte unbedingt die 1. Schalten Sie Ihren Computer und alle angeschlossenen Geräte aus. Sicherheitshinweise in dem 2. Verbinden Sie das Signalkabel mit dem Videoanschluss an der Monitor-Sicherheitsblatt und Garantieinformationsheft, bevor Computerrückwand. -
Seite 10: Anschließen Ihres Monitors Für Digitale Eingaben
Anschließen Ihres Monitors für digitale Eingaben Kaufen Sie ein Industriestandard-DCI-D-Kabel von Ihrem lokalen Computerfachhändler. Schalten Sie Ihren Computer und alle angeschlossenen Geräte aus. Kippen Sie den Monitor ganz nach hinten. Verbinden Sie die DVI-Buchse mit dem DVI-Anschluss an der Monitorrückwand. Siehe Abbildung unten. Anschließen des DVI-Kabels DVI- Kabel... -
Seite 11: Einschalten Des Monitors
Einschalten des Monitors Schalten Sie die Stromversorgung und Ihren Computer ein. Schalten Sie den Monitor ein, indem Sie den mit dem Zeichen gekennzeichneten Stromschalter einmal drücken. (Um den Monitor auszuschalten, drücken Sie bitte noch einmal den Stromschalter.) Folgen Sie den Anweisungen im Abschnitt Gerätetreiberinstallation auf Seite 10, um die Gerätetreiber zu aktualisieren bzw. -
Seite 12: Gerätetreiberinstallation
Gerätetreiberinstallation Treiberinstallation unter Windows 95 oder Windows 98 Der Vorgang in diesem Sie müssen Dateien von der IBM Monitor CD laden, um die Abschnitt muss vervollständigt Plug&Play-Funktion unter Microsoft® Windows® 95 oder Windows 98 zu werden, bevor Sie mit dem verwenden. -
Seite 13: Treiberinstallation Unter Windows 2000 Oder Windows Me
Treiberinstallation unter Windows 2000 oder Windows Me Der Vorgang in diesem Sie müssen Dateien von der IBM Monitor CD laden, um die Abschnitt muss vervollständigt Plug&Play-Funktion unter Microsoft® Windows® 2000 oder Microsoft werden, bevor Sie mit dem Windows Millennium Edition (Me) zu verwenden. -
Seite 14: Treiberinstallation Unter Windows Xp
Treiberinstallation unter Windows XP Der Vorgang in diesem Sie müssen Dateien von der IBM Monitor CD laden, um die Abschnitt muss vervollständigt Plug&Play-Funktion unter Microsoft® Windows® XP zu verwenden. werden, bevor Sie mit dem Auto-Setup unter Windows XP Schalten Sie den Computer und alle angeschlossenen Geräte aus. -
Seite 15: Auto-Setup
Auto-Setup Auto-Setup Bei Verwendung einer digitalen Eingabe müssen Sie nicht Auto-Setup Das auf der ausführen. Installations-CD enthaltene SetupUtility ist für die Sie müssen Auto-Setup ausführen, wenn Sie den Monitor zum ersten Mal Anzeige der Punkt-Muster verwenden. Durch diesen Vorgang wird Ihr Monitor richtig konfiguriert, entworfen. -
Seite 16: Auto-Setup Für Dos
Auto-Setup für DOS Gehen Sie bitte folgendermaßen vor, um den Monitor unter DOS Wenn der Monitor im automatisch einstellen zu lassen. Standby-Modus (STANDBY ON) ist, wird er eventuell Schalten Sie zuerst den Monitor und dann den Computer ein. automatisch ausgeschaltet, während Sie auf das Aufwärmen Falls die Meldung CHECK SIGNAL CABLE (Signalkabel prüfen) warten. -
Seite 17: Auto-Setup Für Windows 95, Windows 98, Windows Nt, Windows 2000, Windows Me Oder Windows Xp
Auto-Setup für Windows 95, Windows 98, Windows NT, Windows 2000, Windows Me oder Windows XP Gehen Sie bitte folgendermaßen vor, um den Monitor unter Windows 95, Windows 98, Windows NT, Windows 2000, Windows Me oder Windows XP automatisch einstellen zu lassen: Schalten Sie zuerst den Monitor und dann den Computer ein. -
Seite 18: Manuelles Setup
Manuelles Setup Bei Verwendung einer digitalen Eingabe müssen Sie nicht das manuelle Setup ausführen. Normalerweise können Setup-Prozess über UTO- ETUP Wenn der Monitor im vervollständigen. Wenn Anzeigebild dennoch nach Standby-Modus -Prozess verzerrt erscheint oder die Installatins-CD nicht auf (STANDBY ON) ist, wird er UTO- ETUP eventuell automatisch... -
Seite 19: Einstellen Des Lcd-Monitors
Einstellen des LCD-Monitors Benutzersteuerung Benutzersteuerelemente • Direkte Zugriffe Wenn das OSD-Menü nicht angezeigt ist: Symbol Funktion Beschreibung Bild-Setup Bildeinstellung automatisch aktivieren. Das Helligkeitssteuerungs-OSD-Menü direkt Helligkeit aufrufen. OSD Enter Das OSD-Hauptmenü anzeigen. Stromschalter Den Monitor ein- oder ausschalten. Die Videoeingabequelle umschalten (Nur für Eingabesignal L150p). -
Seite 20: Bedienung
Die Anzeige wurde bereits Bedienung für viele Anzeigemodi optimiert. Dennoch können Drücken Sie die OSD Enter-Taste, um das OSD-Hauptmenü Sie mit Hilfe der aufzurufen. Benutzersteuerelemente das Anzeigebild nach Ihrem Wunsch Verwenden Sie die Pfeiltasten, um sich zwischen den Symbolen zu einstellen. -
Seite 21: Bildschrimanzeige (Osd)-Steuerung
Bildschrimanzeige (OSD)-Steuerung Auf dem OSD-Menü finden Sie die vom Benutzer einstellbaren Funktionen. Drücken Sie die OSD Enter-Taste ( ), um das OSD-Menü aufzurufen. Startbild des OSD-Menüs Der LCD-Monitor braucht Zeit, um stabil hinsichtlich der Wärme zu werden, nachdem er zum ersten Mal jeden Tag eingeschaltet wurde. - Seite 22 OSD-Symbol Steuerungen und Einstellungen auf dem Submenü Beschreibung Steuerungen und Einstellungen (Analog) Hauptmenü (Digital) Automatische Bildeinstellung aktivieren. Steuerungen gesperrt. Bild-Setup Automatisch oder , um die Verwenden Sie die Taste Manuell Störungen zu beseitigen . Stellen Sie den Takt und dann •...
- Seite 23 OSD-Symbol auf dem Steuerungen und Steuerungen und Submenü Beschreibung Hauptmenü Einstellungen Einstellungen (Fortsetzung) (Analog) (Digital) Optionen Menüposition Die OSD-Menüposition auf dem Bildschirm einstellen. 1. Standard 2. Benutzer Die Standardeinstellung der Menüposition Wie bei analoger Eingabe wiederherstellen. • Horizontal Die horizontale Position des OSD-Menüs •...
-
Seite 24: Weitere Informationen
Weitere Informationen Anzeigemodi Der Anzeigemodus, den der Monitor verwendet, wird vom Computer gesteuert. Sehen Sie bitte deshalb in Ihrem Computerdokument für Anweisungen zur Änderung der Anzeigemodi nach. Die Größe, Position und Form des Anzeigebildes ändert sich eventuell, wenn der Anzeigemodus geändert wird. Dies ist normal und Sie können das Anzeigebild über und die Monitor-Steuerelemente erneut ETUP... -
Seite 25: Werkseitig Voreingestellte Anzeigemodi
Werkseitig voreingestellte Anzeigemodi Wenn Probleme mit dem Auflösung Bildwiederholrate Anzeigebild auftreten, führen Sie bitte noch 640 × 350 70 Hz einmal den 640 × 480 60 Hz Auto-Setup-Prozess aus, bevor 640 × 480 72 Hz Sie diesen Abschnitt zu Rate ziehen. -
Seite 26: Energieverwaltung
Zeitspanne nicht verwendet wurde. Die folgende Tabelle beschreibt die um den Anzeigemodus Ihres verschiedenen Energieverwaltungsstatus. Computers auf vorzugsweise 1024 x 768 mit 60Hz neu Partner hat sich IBM bereit erklärt, dass dieses Produkt ® NERGY einstellen. ® die Richtlinien für Energieeffizienz von ENERGY STAR erfüllt. -
Seite 27: Fehlerbehebung
Fehlerbehebung Wenn Probleme beim Einrichten oder Verwenden des Monitors auftreten, können Sie versuchen sie selber zu beheben. Probieren Sie bitte zuerst die zutreffenden Vorschläge, bevor Sie Ihren Händler oder IBM anrufen, um Ihre Problem Mögliche Vorgeschlagene Referenz Ursache Vorgehensweise Entfernen Sie... - Seite 28 Problem Mögliche Vorgeschlagene Referenz Ursache Vorgehensweise Die Helligkeit und Ändern Sie die Der Bildschirm ist Benutzerste der Kontrast ist Helligkeit und den leer und die wahrscheinlich zu uerung Kontrast. Stromanzeige niedrig. Seite 17 leuchtet grün. Drücken Sie eine beliebige Taste auf der Tastatur oder bewegen Sie die Energieverw...
- Seite 29 Problem Mögliche Vorgeschlagene Referenz Ursache Vorgehensweise Es kann eine kleine Anzahl von fehlenden, verfärbten oder schlecht Manche Punkte beleuchteten Punkten auf dem fehlen, sind Bildschirm geben. Dies ist eine verfärbt oder bekannte Eigenschaft der TFT werden nicht LCD-Technologie und ist kein richtig beleuchtet.
-
Seite 30: Weitere Hilfe
In anderen Ländern wenden Sie sich bitte an Ihren Verkäufer, Händler oder eventuell das Problem mit Ihnen am Telefon durchgehen. andere von IBM autorisierte Kundendienstanbieter. Bereiten Sie sich bitte auf den Anruf vor und halten möglichst die folgenden Weitere Hilfe, aktuelle... -
Seite 31: Spezifikationen
Spezifikationen Dieser Farbmonitor (Typ/ Modell 6636-**1) verwendet ein 15-Zoll TFT-LCD Modell L150 L150p Punkte Abmessungen Höhe: 370.0 mm(14.57 in.) H: 439.7 mm (14.25 in.) L: 314.7 mm (12.39 in) Tiefe: 214.0 mm(8.43 in.) 237.0 mm (9.33 in.) Breite: 363.6 mm (14.31 in.) 363.6 mm (14.31 in.) Gewicht Ohne Verpackung:... - Seite 32 Modell L150 L150p Punkte Umgebung Temperatur: In Betrieb: 10 bis 35°C (5 bis 95° F) 10 bis 35° C (5 bis 95° F) Lagerung: -20 bis 60°C (-4 bis 140° F) -20 bis 60°C (-4 bis 140° F) Transport: -20 bis 60°C (-4 bis 140° F) -20 bis 60°C (-4 bis 140°...
-
Seite 33: Kundendienstinformationen
Kundendienstinformationen Die folgenden Teile werden für den Kundendienst von IBM oder den von IBM autorisierten Händler verwendet, um die Garantieleistungen zu geben. Die Teile werden nur für den Kundendienst verwendet. Modell 6636-XX1 Beschreibung Video Color Geographie 06P4037 FRU-Monitor Analog 6636-AB1... -
Seite 34: Erklärungen Und Warenzeichen
übernehmen, den Betrieb eines Nicht-IBM-Produkts, -Programms oder -Dienstleistung zu bewerten und überprüfen. IBM besitzt eventuell Patente oder sich in der Schwebe befindende Anmeldungen von den in diesem Dokument erwähnten Gegenständen. Die Lieferung dieses Dokuments gibt Ihnen keine Lizenz zu diesen Patenten. Sie können schriftliche Lizenzanfragen an uns senden:... - Seite 35 Warenzeichen Die folgenden in dieser Veröffentlichung verwendeten Begriffe sind Warenzeichen oder Servicezeichen der IBM Corporation in den Vereinigten Staaten und/oder anderen Ländern: HelpCenter ist ein eingetragenes Warenzeichen von US EPA. ® NERGY Microsoft Windows und Windows NT sind Warenzeichen der Microsoft ®...
