Wiedereinbauen Der Systemplatine; Vorgehensweise - Dell Inspiron 27 7000 All-In-One Servicehandbuch

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers
enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter
Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur
Richtlinienkonformität unter www.dell.com/regulatory_compliance.
ANMERKUNG: Die Service-Tag-Nummer Ihres Computers befindet sich auf der Systemplatine. Sie müssen die Service-Tag-
Nummer nach dem Wiedereinbauen der Systemplatine im System-Setup eingeben.
ANMERKUNG: Durch das Wiedereinbauen der Systemplatine werden alle Änderungen im BIOS, die Sie über das System-Setup
vorgenommen haben, entfernt. Sie müssen die entsprechenden Änderungen erneut vornehmen, nachdem Sie die Systemplatine
ausgetauscht haben.

Vorgehensweise

ANMERKUNG: Das folgende Verfahren gilt nur für Computer, die mit UHD-Bildschirmen geliefert werden.

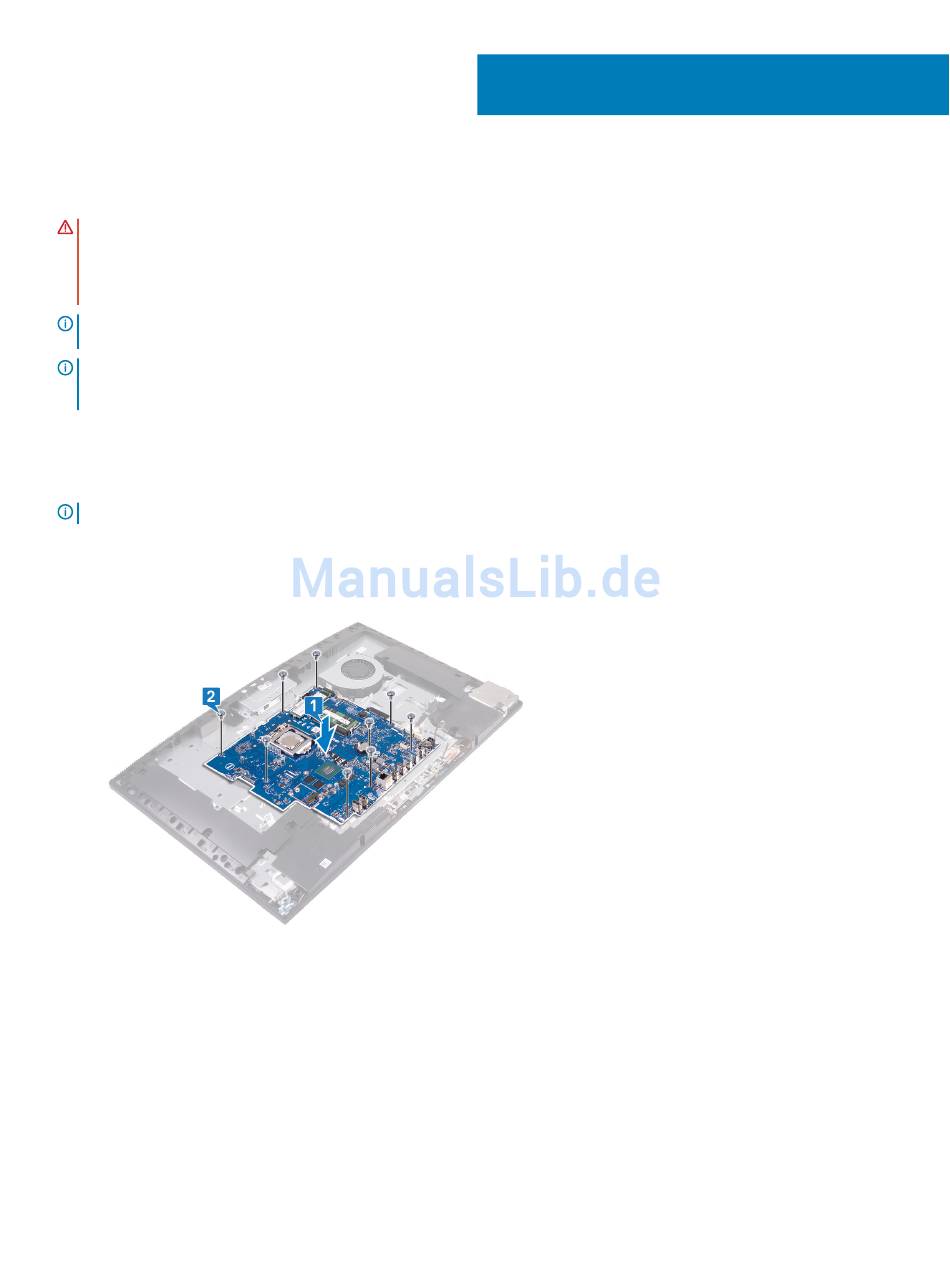

1 Richten Sie die Schraubenbohrungen in der Systemplatine mit den Schraubenbohrungen in der Grundplatte der Bildschirmbaugruppe
aus.
2 Bringen Sie die neun Schrauben (M3x5) wieder an, mit denen die Systemplatine an der Grundplatte der Bildschirmbaugruppe befestigt
wird.
3 Verbinden Sie das Bildschirmkabel mit dem entsprechenden Anschluss auf der Systemplatine.
4 Schließen Sie das Kabel für die Bildschirm-Hintergrundbeleuchtung an der Systemplatine an.
5 Schließen Sie das Kamerakabel an der Systemplatine an.
6 Schließen Sie das Lüfterkabel an die Systemplatine an.
7 Verbinden Sie das E/A-Platinenkabel mit der Systemplatine.
8 Verbinden Sie das Stromkabel der E/A-Platine mit der Systemplatine.
9 Verbinden Sie das Headset-Port-Kabel mit der Systemplatine.
10 Schließen Sie das Lautsprecherkabel an die Systemplatine an.
11 Schließen Sie das Mikrofonkabel an die Systemplatine an.
74

Wiedereinbauen der Systemplatine

Wiedereinbauen der Systemplatine
Bevor Sie im Inneren Ihres Computers
nach Abschluss der Arbeiten im Inneren Ihres
45
arbeiten.
