Per inserire dei dati numerici (per esempio al
momento della regolazione del fattore), selezio-
nare prima la decade tramite il tasto sinistro, poi
regolare il suo valore con il tasto destro.
g. Mantenere il tasto sinistro premuto, poi pre-
mere il tasto destro per richiamare il punto
successivo del menu.
h. L'ultimo parametro del menu "EndPro" per-
mette, selezionando "Yes", di uscire dal menu
di programmazione e di salvare i nuovi valori.
Selezionando "no", la programmazione riparte
dall'inizio, conservando gli ultimi valori inseriti.
In questo modo, è possibile controllarli e
modificarli di nuovo.

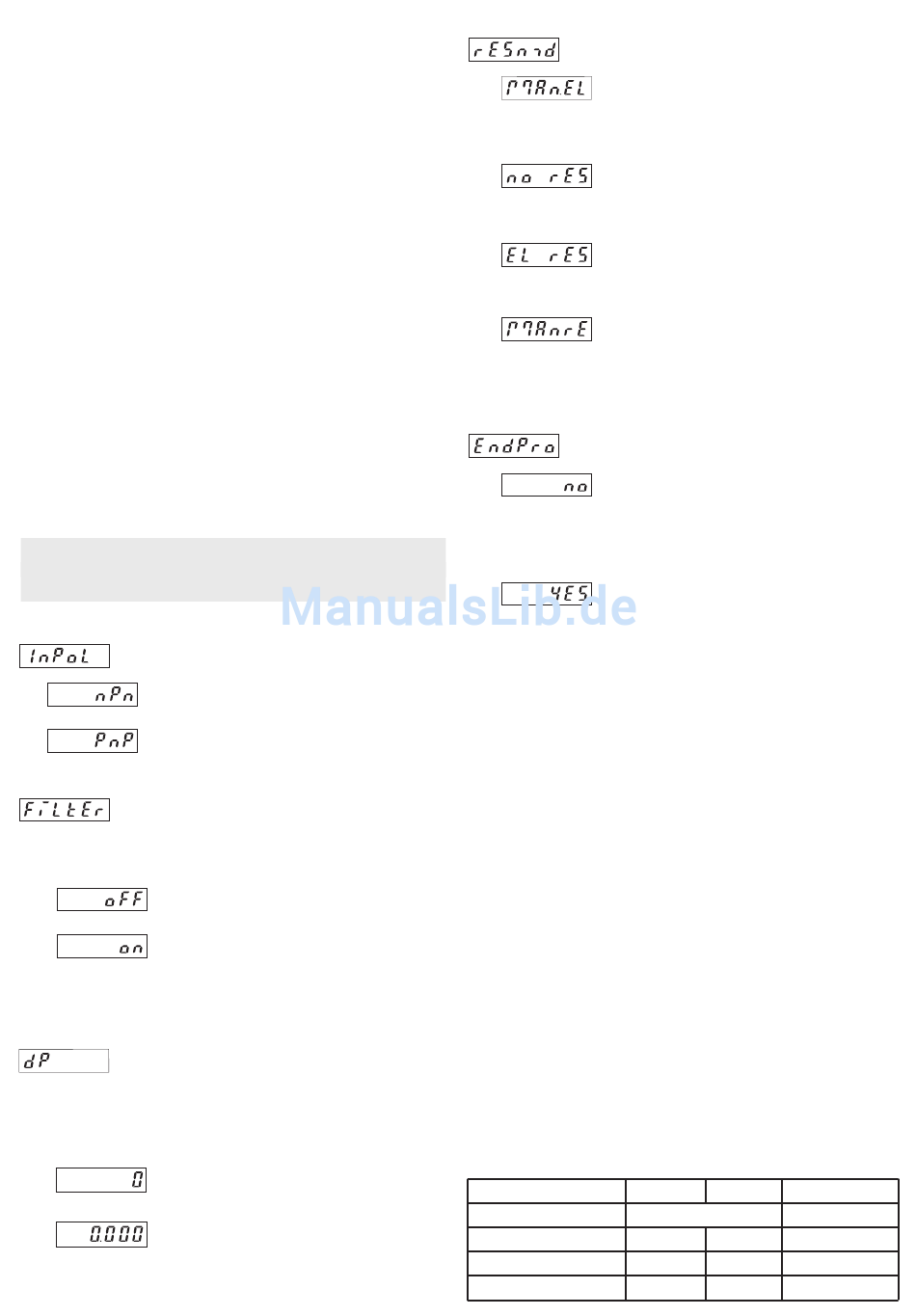

4. Routine di programmazione
I parametri regolabili dell'apparecchio sono
indicati di seguito nell'ordine in cui sono visua-
lizzati sul display. Perciò, la programmazione
dell'apparecchio è completata dopo un ciclo di
programmazione.
I primi valori indicati corrispondono a quelli
regolati in fabbrica
4.1 Polarità delle entrate
npn: commutazione a 0 V
pnp: commutazione a +U
4.2 Attivazione del filtro 30Hz (INP)
Il filtro permette di impostare la
frequenza max di conteggio
all'ingresso*
Filtro 30 Hz disattivato (f
Filtro 30 Hz attivato
4.3 Regolazione del punto decimale
Il punto decimale determina la
rappresentazione del valore di
conteggio. Non ha nessun effet-
to sul conteggio.
0
0.0
0.00
0.000
* dove si verifica una pendolazione, per esempio con i
contatti
2
B
)
max
nessuna decimale
una decimale
due decimali
tre decimali
4.4 Modo RESET
Ripristino manuale tramite il
tasto RESET rosso ed elettrico
tramite l'entrata RESET
Nessun ripristino (tasto RESET
rosso ed entrata RESET disatti-
vati)
Solo ripristino elettrico tramite
l'entrata RESET
Solo ripristino manuale tramite
il tasto RESET rosso
4.5 Fine della programmazione
La programmazione è realizza-
ta ancora una volta. I valori
inseriti possono essere control-
lati e modificati.
La programmazione è conclusa
ed i valori inseriti sono presi in
considerazione come nuovi
parametri.
Ora, l'apparecchio è pronto per
il funzionamento.
5. Caratteristiche tecniche
Tensione d'alimentazione:
Alimentazione CC:
Display:
Memorizzazione dei dati:
Polarità delle entrate:
Resistenza d'entrata:
Frequenza di conteggio:
24 V
Alimentazione CC:
Livello:
Standard
typ. Low:
2,5 V
typ. High:
22,0 V
Fmax:*
60 kHz 20 kHz
10 ... 30 V CC/max. 55 mA
Con protezione contro le
inversioni di polarità
6 decadi, LED rossi a
7 segmenti, altezza 8 mm
EEPROM
Programmabile, npn
o pnp per tutte le
entrate
circa 5 kOhm
12 V
10 ... 30 V
5 V
2,0 V
1,0 V
10 V
4,0 V
8 kHz
