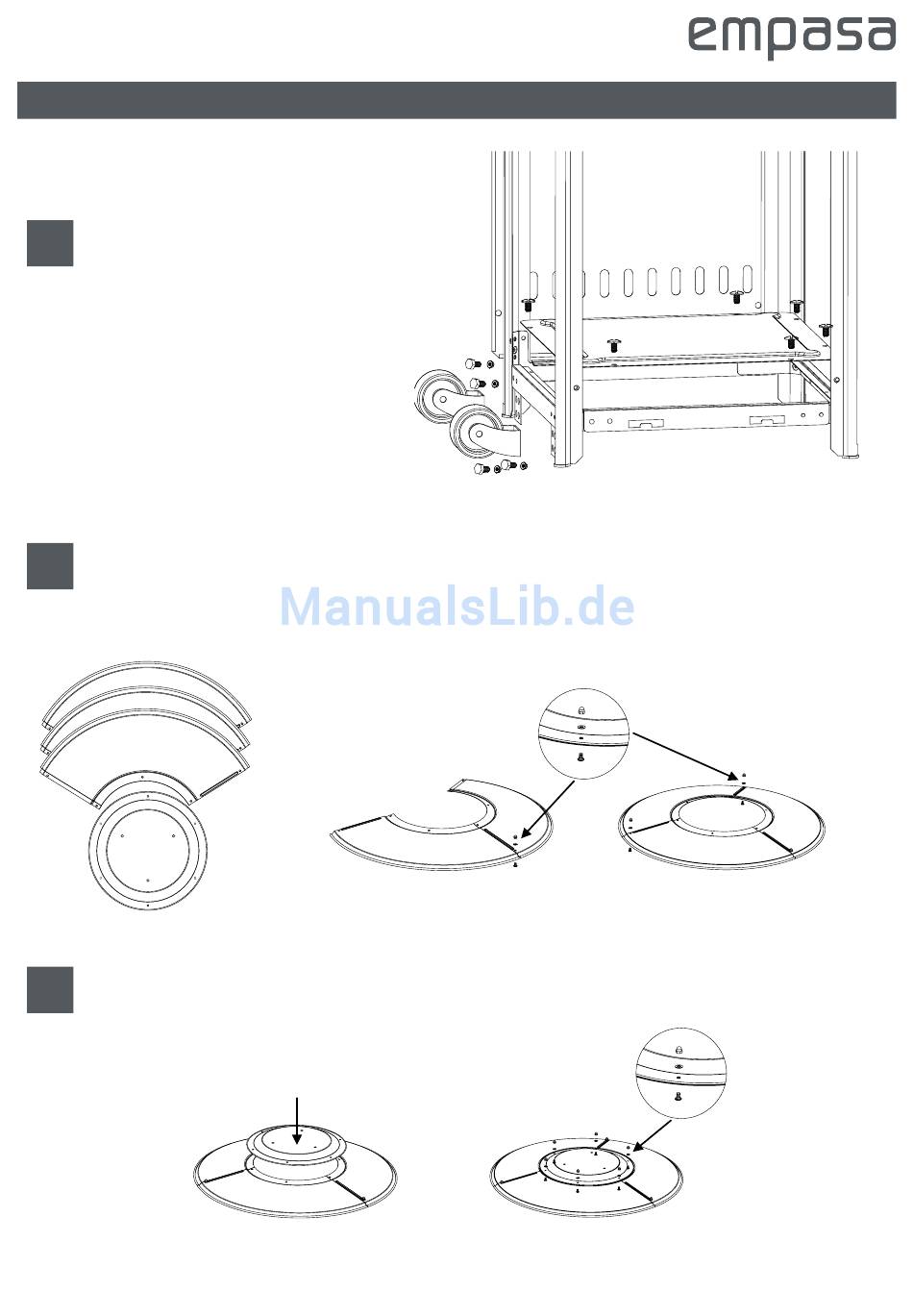

Montage

1
Transporträder K mit Schrauben BB und Muttern CC
unten am Gehäuse befestigen. Bodenplatte L
einlegen und mit Schrauben AA befestigen.
2
Schieben Sie zwei Reflektorplatten ineinander. Setzen Sie eine Schraube GG ein. Schieben Sie eine Unterlegscheibe FF über
das Gewindeende der Schraube M6x10 II und schrauben Sie die Hutmutter HH locker auf. Wiederholen Sie den Vorgang, um
die Montage aller drei Reflektoren abzuschließen. Ziehen Sie alle Schrauben an der Rollkante fest an.
3
Reflektor am äußeren Rand mit Schrauben GG,
Unterlegscheiben FF und Hutmuttern HH
verschrauben.
8
