9.
Aufstellungsbedingungen und Anschluss
Da der sichere Betrieb und die Lebensdauer von Maschinen mit rotieren-
den Teilen ganz wesentlich von den Betriebsbedingungen abhängt, sind
für die Inbetriebnahme bzw. beim Betrieb wichtige Voraussetzungen zu
erfüllen:
Komponenenten für den Betrieb
• Umrichtereinheit
• Anschlusskabel
Sollten Sie ein eigenes Anschlusskabel verwenden, achten Sie auf die
Einhaltung der erforderlichen Parameter:
• Leitungsquerschnitt: 90 mm²
räumliche Voraussetzungen
• erschütterungsfreie Aufstellung
• fester und trockener Untergrund
• ebener Untergrund
• waagerechte Aufstellung
• Umgebungstemperatur: max. 40 °C
• keine übermäßige Staubentwicklung
• nicht in der Nähe von flammbaren Stoffen und Gasen aufstellen
technische Voraussetzungen
• elektrischer Anschluss: 400 V, 50 Hz
• Nennstrom: 168 A
• Vorsicherung 200 A

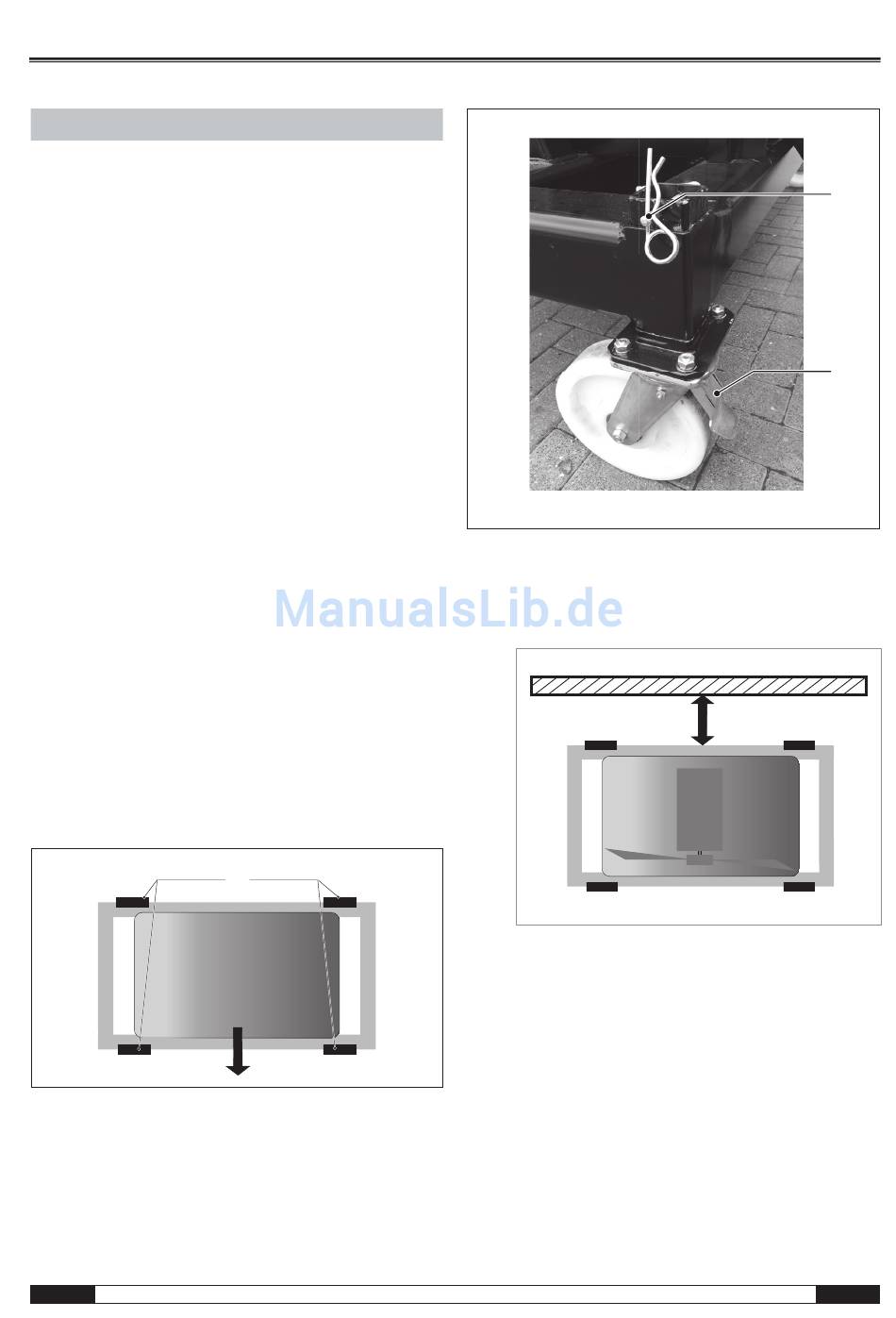

Betrieb mit Rädern
Für die Unterstützung der Mobilität der Windmaschine wurden an der
Unterseite des Gestells Räder angebracht. Zwei sind starr, zwei weitere
horizontal beweglich. Die Räder sind demontiertbar.
Die Aufstellung bzw. der Betrieb der Maschine kann sowohl mit, als auch
ohne Räder erfolgen.
Bei einem Betrieb mit montierten Rädern stellen Sie Folgendes sicher:
1. Die Räder (1) müssen quer zur Ausblasrichtung (2) montiert bzw.
arretiert sein.
2. Achten Sie darauf, dass die Bremsen (2) angezogen und alle Räder
ordnungsgemäß mit dem mitgelieferten Splint (1) gesichert sind.
A-4
1
2
4
Bedienungsanleitung - Windmaschine TTW 400000
Betrieb in Gebäuden
Bei einem Betrieb in Gebäuden gilt es, einige gesonderte Aspekte zu be-
achten:
• D er Abstand zu Wänden muss saugseitig mindestens 1,50 m
betragen
• B erücksichtigen Sie die in Gebäuden größere Wurfweite von ca.
500 m (Wurfweite = Strecke, über die ein Gegenstand, der sich
im erzeugten Luftstrom befindet, bewegt werden kann.)
• D ie Mindestlänge des zu belüftenden Raumes muss dem 10fa-
chen des Ventilatordurchmessers entsprechen (ca. 25 m)
• S oll die Windmaschine zur aktiven Überdruckbelüftung einge-
setzt werden, beachten Sie den möglichen Höchstdruck. Sor-
gen Sie außerdem für die notwendigen Abluftöffnungen (min.:
1/3 der Zuluftöffnung; max.: Größe der Zuluftöffnung).
Anschluss der Stromversorgung
Bevor Sie die Windmaschine verwenden können, müssen Sie das Strom-
versorgungskabel anschließen. Der Anschluss an eine Stromquelle darf
ausschließlich durch einen ausgebildeten Elektriker mit entsprechender
Qualifikation durchgeführt werden.
1
2
1,5 m
DE
