2.4.3
Zirkulation
B Bei Anschluss einer Zirkulationsleitung:
Das Tauchrohr ZL 102/1 (Zubehör), eine für Trink-
wasser zugelassene Zirkulationspumpe und ein
geeignetes Rückschlagventil einbauen.
B Wenn keine Zirkulationsleitung angeschlossen wird:
Anschluss verschließen und isolieren.
Die Zirkulation ist mit Rücksicht auf die
i
Auskühlverluste nur mit einer zeit- und/
oder temperaturgesteuerten Trinkwasser-
Zirkulationspumpe zulässig.
WW
ZL
20
15.2
V
R
Sp
Sp
E

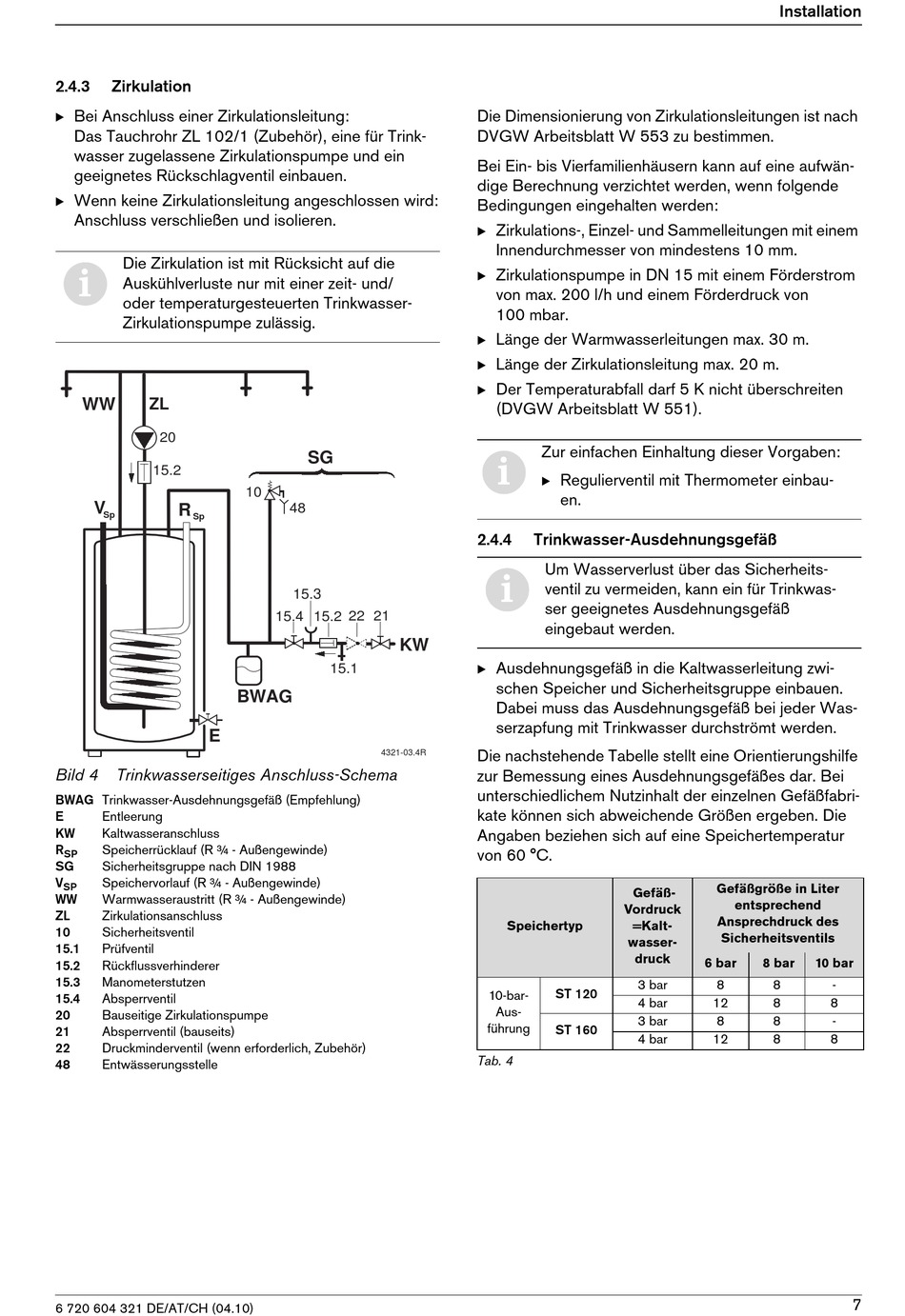

Bild 4
Trinkwasserseitiges Anschluss-Schema
BWAG Trinkwasser-Ausdehnungsgefäß (Empfehlung)
E
Entleerung
KW
Kaltwasseranschluss
R
Speicherrücklauf (R ¾ - Außengewinde)
SP
SG
Sicherheitsgruppe nach DIN 1988
V
Speichervorlauf (R ¾ - Außengewinde)
SP
WW
Warmwasseraustritt (R ¾ - Außengewinde)
ZL
Zirkulationsanschluss
10
Sicherheitsventil
15.1
Prüfventil
15.2
Rückflussverhinderer
15.3
Manometerstutzen
15.4
Absperrventil
20
Bauseitige Zirkulationspumpe
21
Absperrventil (bauseits)
22
Druckminderventil (wenn erforderlich, Zubehör)
48
Entwässerungsstelle
6 720 604 321 DE/AT/CH (04.10)
SG
10
48
15.3
15.4
15.2
22
21
KW
15.1
BWAG
4321-03.4R
Die Dimensionierung von Zirkulationsleitungen ist nach
DVGW Arbeitsblatt W 553 zu bestimmen.
Bei Ein- bis Vierfamilienhäusern kann auf eine aufwän-
dige Berechnung verzichtet werden, wenn folgende
Bedingungen eingehalten werden:
B Zirkulations-, Einzel- und Sammelleitungen mit einem
Innendurchmesser von mindestens 10 mm.
B Zirkulationspumpe in DN 15 mit einem Förderstrom
von max. 200 l/h und einem Förderdruck von
100 mbar.
B Länge der Warmwasserleitungen max. 30 m.
B Länge der Zirkulationsleitung max. 20 m.
B Der Temperaturabfall darf 5 K nicht überschreiten
(DVGW Arbeitsblatt W 551).
Zur einfachen Einhaltung dieser Vorgaben:
i
B Regulierventil mit Thermometer einbau-
en.
2.4.4
Trinkwasser-Ausdehnungsgefäß
Um Wasserverlust über das Sicherheits-
i
ventil zu vermeiden, kann ein für Trinkwas-
ser geeignetes Ausdehnungsgefäß
eingebaut werden.
B Ausdehnungsgefäß in die Kaltwasserleitung zwi-
schen Speicher und Sicherheitsgruppe einbauen.
Dabei muss das Ausdehnungsgefäß bei jeder Was-
serzapfung mit Trinkwasser durchströmt werden.
Die nachstehende Tabelle stellt eine Orientierungshilfe
zur Bemessung eines Ausdehnungsgefäßes dar. Bei
unterschiedlichem Nutzinhalt der einzelnen Gefäßfabri-
kate können sich abweichende Größen ergeben. Die
Angaben beziehen sich auf eine Speichertemperatur
von 60 °C.
Gefäß-
Vordruck
Speichertyp
=Kalt-
wasser-
druck
3 bar
ST 120
10-bar-
4 bar
Aus-
3 bar
führung
ST 160
4 bar
Tab. 4
Installation
Gefäßgröße in Liter
entsprechend
Ansprechdruck des
Sicherheitsventils
6 bar
8 bar
10 bar
8
8
-
12
8
8
8
8
-
12
8
8
7
