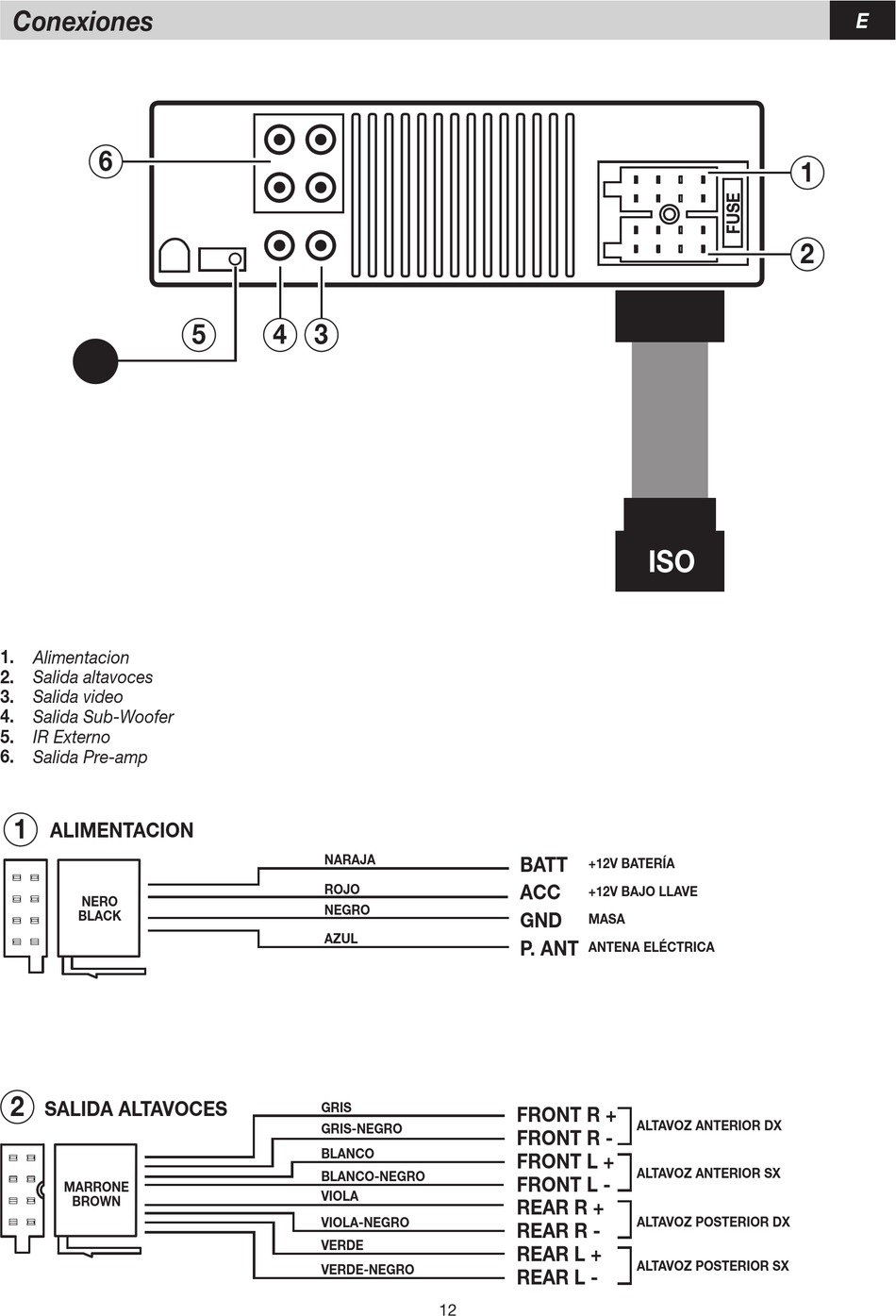

Conexiones
6
1. Alimentacion
2. Salida altavoces
3. Salida video
4. Salida Sub-Woofer
5. IR Externo
6. Salida Pre-amp
1
ALIMENTACION
NERO
BLACK
2
SALIDA ALTAVOCES
MARRONE
BROWN
5
4
3
NARAJA
ROJO
NEGRO
AZUL
GRIS
GRIS-NEGRO
BLANCO
BLANCO-NEGRO
VIOLA
VIOLA-NEGRO
VERDE
VERDE-NEGRO
BATT
+12V BATERÍA
ACC
+12V BAJO LLAVE
GND
MASA
P. ANT
ANTENA ELÉCTRICA
FRONT R +
FRONT R -
FRONT L +
FRONT L -
REAR R +
REAR R -
REAR L +
REAR L -
12
1
2
ISO
ALTAVOZ ANTERIOR DX
ALTAVOZ ANTERIOR SX
ALTAVOZ POSTERIOR DX
ALTAVOZ POSTERIOR SX
E
