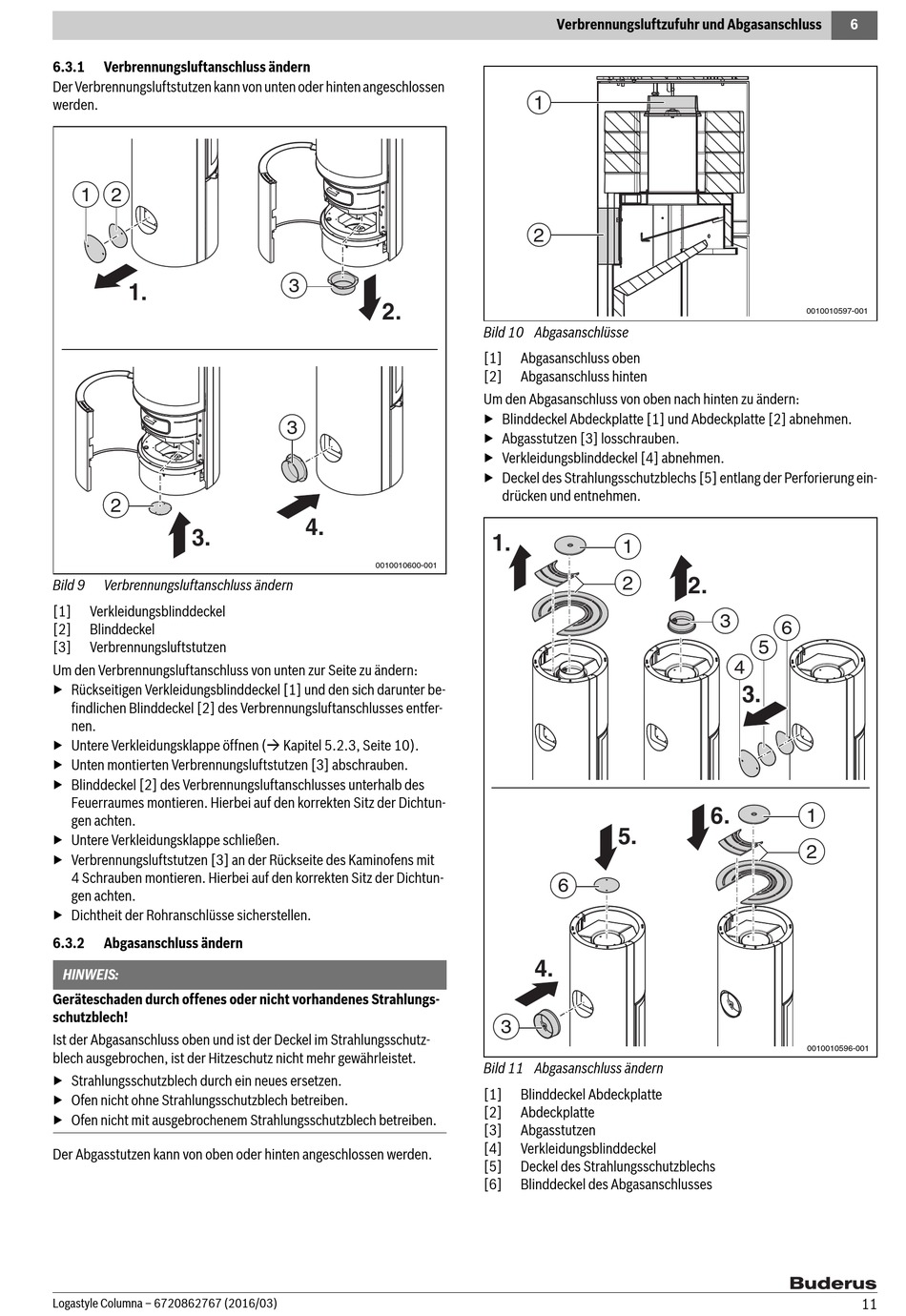

6.3.1 Verbrennungsluftanschluss ändern
Der Verbrennungsluftstutzen kann von unten oder hinten angeschlossen
werden.
1 2
1.
2
3.
Bild 9 Verbrennungsluftanschluss ändern
[1] Verkleidungsblinddeckel
[2] Blinddeckel
[3] Verbrennungsluftstutzen
Um den Verbrennungsluftanschluss von unten zur Seite zu ändern:
▶ Rückseitigen Verkleidungsblinddeckel [1] und den sich darunter be-
findlichen Blinddeckel [2] des Verbrennungsluftanschlusses entfer-
nen.
▶ Untere Verkleidungsklappe öffnen ( Kapitel 5.2.3, Seite 10).
▶ Unten montierten Verbrennungsluftstutzen [3] abschrauben.
▶ Blinddeckel [2] des Verbrennungsluftanschlusses unterhalb des
Feuerraumes montieren. Hierbei auf den korrekten Sitz der Dichtun-
gen achten.
▶ Untere Verkleidungsklappe schließen.
▶ Verbrennungsluftstutzen [3] an der Rückseite des Kaminofens mit
4 Schrauben montieren. Hierbei auf den korrekten Sitz der Dichtun-
gen achten.
▶ Dichtheit der Rohranschlüsse sicherstellen.
6.3.2 Abgasanschluss ändern
HINWEIS:
Geräteschaden durch offenes oder nicht vorhandenes Strahlungs-
schutzblech!
Ist der Abgasanschluss oben und ist der Deckel im Strahlungsschutz-
blech ausgebrochen, ist der Hitzeschutz nicht mehr gewährleistet.
▶ Strahlungsschutzblech durch ein neues ersetzen.
▶ Ofen nicht ohne Strahlungsschutzblech betreiben.
▶ Ofen nicht mit ausgebrochenem Strahlungsschutzblech betreiben.
Der Abgasstutzen kann von oben oder hinten angeschlossen werden.
Logastyle Columna – 6720862767 (2016/03)
3
2.
3
4.
0010010600-001
Verbrennungsluftzufuhr und Abgasanschluss
1
2
Bild 10 Abgasanschlüsse
[1] Abgasanschluss oben
[2] Abgasanschluss hinten
Um den Abgasanschluss von oben nach hinten zu ändern:
▶ Blinddeckel Abdeckplatte [1] und Abdeckplatte [2] abnehmen.
▶ Abgasstutzen [3] losschrauben.
▶ Verkleidungsblinddeckel [4] abnehmen.
▶ Deckel des Strahlungsschutzblechs [5] entlang der Perforierung ein-
drücken und entnehmen.
1.
1
2
5.
6
4.
3
Bild 11 Abgasanschluss ändern
[1] Blinddeckel Abdeckplatte
[2] Abdeckplatte
[3] Abgasstutzen
[4] Verkleidungsblinddeckel
[5] Deckel des Strahlungsschutzblechs
[6] Blinddeckel des Abgasanschlusses
6
0010010597-001
2.
3
6
5
4
3.
6. 1
2
0010010596-001
