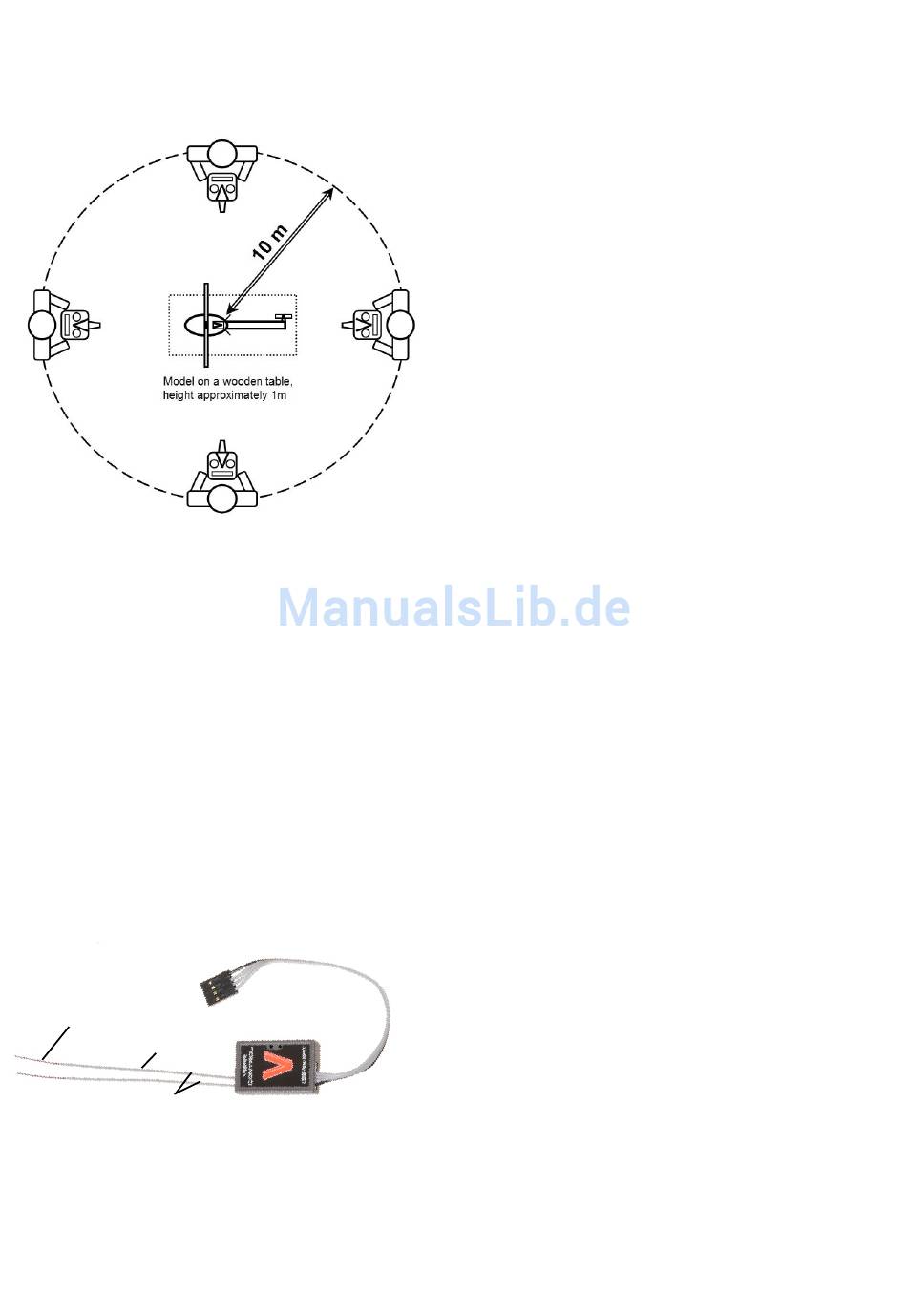

Beim Reichweitentest gehen Sie in ca. 10 m Abstand
um das Modell herum. Zeigen Sie dabei mit der Antenne
in Richtung Modell, als ob Sie es fliegen würden. Die
Feldstärke darf währenddessen nicht unter den mar-
kierten Schwellenwert sinken.
⚠
Sollte die Feldstärke beim Reichweitentest unter den markier-
ten Schwellenwert sinken, verändern Sie die Antennenverle-
gung und führen Sie einen erneuten Reichweitentest durch.
☒
Stellen Sie Ihr Modell nicht auf eine metallische Oberflä-
che für diesen Test.

VBar Control Satellit

Merkmale

■ Antennen
» Koax-Antennenkabel
» Eigentliche Antenne
■ Stecker
■ Anschlusskabel (an Mikado VStabi oder Mini VStabi,
ein Kabel mit passendem Stecker für VStabi NEO (non
VLink) kann separat erworben werden)
■

Status-LEDs

Eigentliche Antenne
Koax-Antennenkabel
Antennen
☝
Achtung Die schwarz markierte Leitung zeigt zur schwar-
zen Markierung am Control Panel Anschluss einer Zentral-
einheit oder zur dreieckigen Markierung an einer Mini
VStabi.
Anschlusskabel
Status-LEDs
Status-LEDs
■ Die grüne LED leuchtet, wenn der Satellit mit einer
VBar Control ge- und verbunden ist.
■ Die rote LED blinkt, wenn Daten gesendet werden,
z. B. wenn Telemetrie aktiv ist.
☝
Achtung Solange der VBar Control Satellit noch nicht ge-
bunden ist (oder VBar Control nicht im Bindemodus war-
tet), leuchtet keine LED.

Einbau des VBar Control Satelliten

■ Platzieren Sie den Satelliten in der Nähe der VStabi.
■ Befestigen Sie ihn z. B. mit doppelseitigem Klebeband
oder Klettband. Achten Sie darauf, dass er das Chas-
sis nicht direkt berührt, um Vibrationseinflüsse zu
vermeiden.
■ Vermeiden Sie Einbauorte, wo Flüssigkeiten mit dem
Satelliten in Kontakt kommen können. Treffen Sie
Vorkehrungen zum Schutz wenn nötig.
■ Vermeiden Sie Einbauorte, wo der Satellit hohen
Temperaturschwankungen unterliegt.
■ Verlegen Sie Kabel und Antennen so, dass sie nicht
z. B. durch scharfkantige Teile beschädigt werden
können.
■ Stellen Sie sicher, dass die Stecker sicher eingesteckt
sind, und dass die Kabel nicht unter Spannung stehen
oder geknickt werden.
Antennenverlegung (gilt ebenso für VStabi NEO VLink)
■ Verlegen sie die Antennen so, dass die eigentlichen
Antennen Chassis oder Haube nicht berühren. Um die
Antennenspitze sollte etwa so viel freier Raum sein wie
der Durchmesser eines Tischtennisballs.
■ Wenn die eigentlichen Antennen leitfähige oder ab-
schirmende Materialien wie Metall oder Kohlefaser
berühren, kann der Empfang stark eingeschränkt
werden.
■ Richten Sie die Antennen so aus, dass Sie etwa 90°
voneinander weg zeigen.
■ Bringen sie so viel Abstand zwischen die Antennenspit-
zen wie möglich: Entfernung ist wichtiger als die
Ausrichtung von 90°.
■ Decken sie die eigentlichen Antennen nicht unnötig ab.
■ Biegen oder knicken Sie die eigentlichen Antennen
nicht.
■ Die Koax-Antennenkabel können in einem sanften
Bogen verlegt werden, dürfen aber nicht abgeknickt
werden, um die eigentlichen Antennen-Drähte darin
nicht zu beschädigen.
■ Verlegen Sie die Antennen mit möglichst großem
Abstand zu Elektromotoren, Drehzahlreglern und ande-
ren Störungsquellen.
■ Verlegen Sie die eigentlichen Antennen so weit wie
möglich entfernt von leitfähigen/abschirmenden
Materialien. Wenn Sie den Satelliten in einem Rumpf
verbauen, versuchen Sie die Antennenspitzen aus dem
Rumpf heraus zu verlegen.
☝
Führen Sie bei Einbau in einen Rumpf auf jeden Fall einen
ausführlichen Reichweitentest durch.
