3‐14
Installation
SCNR1
Lichtschranken-
Anschlussbox
Positioniererscanner-
Anschlussbox
BSCE-L
BSCR-L
Doppelpositioniererscanner-Konfiguration

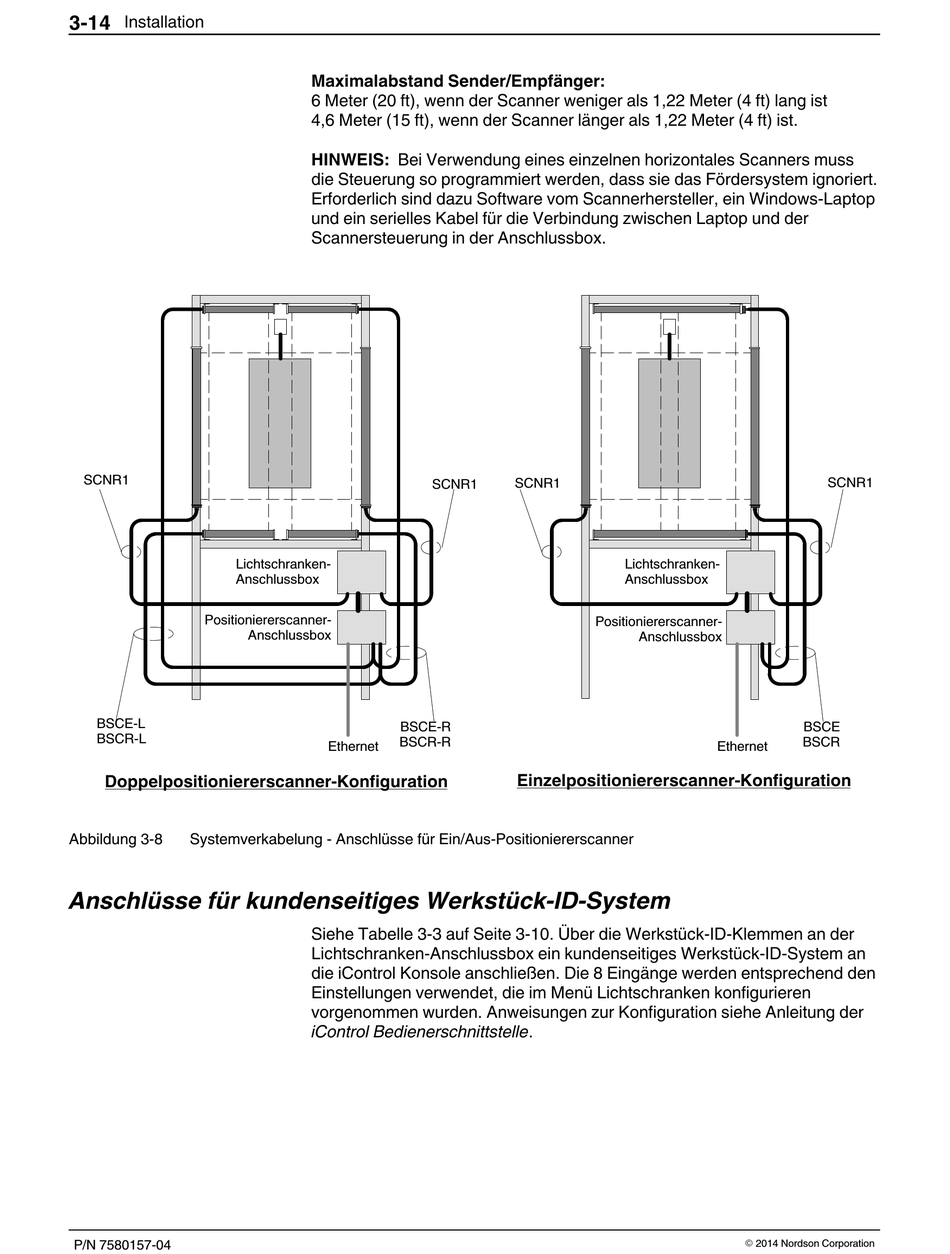

Abbildung 3‐8
Systemverkabelung - Anschlüsse für Ein/Aus-Positioniererscanner
Anschlüsse für kundenseitiges Werkstück-ID-System
P/N 7580157‐04
Maximalabstand Sender/Empfänger:
6 Meter (20 ft), wenn der Scanner weniger als 1,22 Meter (4 ft) lang ist
4,6 Meter (15 ft), wenn der Scanner länger als 1,22 Meter (4 ft) ist.
HINWEIS: Bei Verwendung eines einzelnen horizontales Scanners muss
die Steuerung so programmiert werden, dass sie das Fördersystem ignoriert.
Erforderlich sind dazu Software vom Scannerhersteller, ein Windows-Laptop
und ein serielles Kabel für die Verbindung zwischen Laptop und der
Scannersteuerung in der Anschlussbox.
SCNR1
BSCE-R
BSCR-R
Ethernet
Siehe Tabelle 3‐3 auf Seite 3‐10. Über die Werkstück-ID-Klemmen an der
Lichtschranken-Anschlussbox ein kundenseitiges Werkstück-ID-System an
die iControl Konsole anschließen. Die 8 Eingänge werden entsprechend den
Einstellungen verwendet, die im Menü Lichtschranken konfigurieren
vorgenommen wurden. Anweisungen zur Konfiguration siehe Anleitung der
iControl Bedienerschnittstelle.
SCNR1
Lichtschranken-
Anschlussbox
Positioniererscanner-
Anschlussbox
Einzelpositioniererscanner-Konfiguration
SCNR1
BSCE
BSCR
Ethernet
E 2014 Nordson Corporation
