LELY WELGER E-LINK DOUBLE ACTION 235 Bedienungsanleitung Seite 74

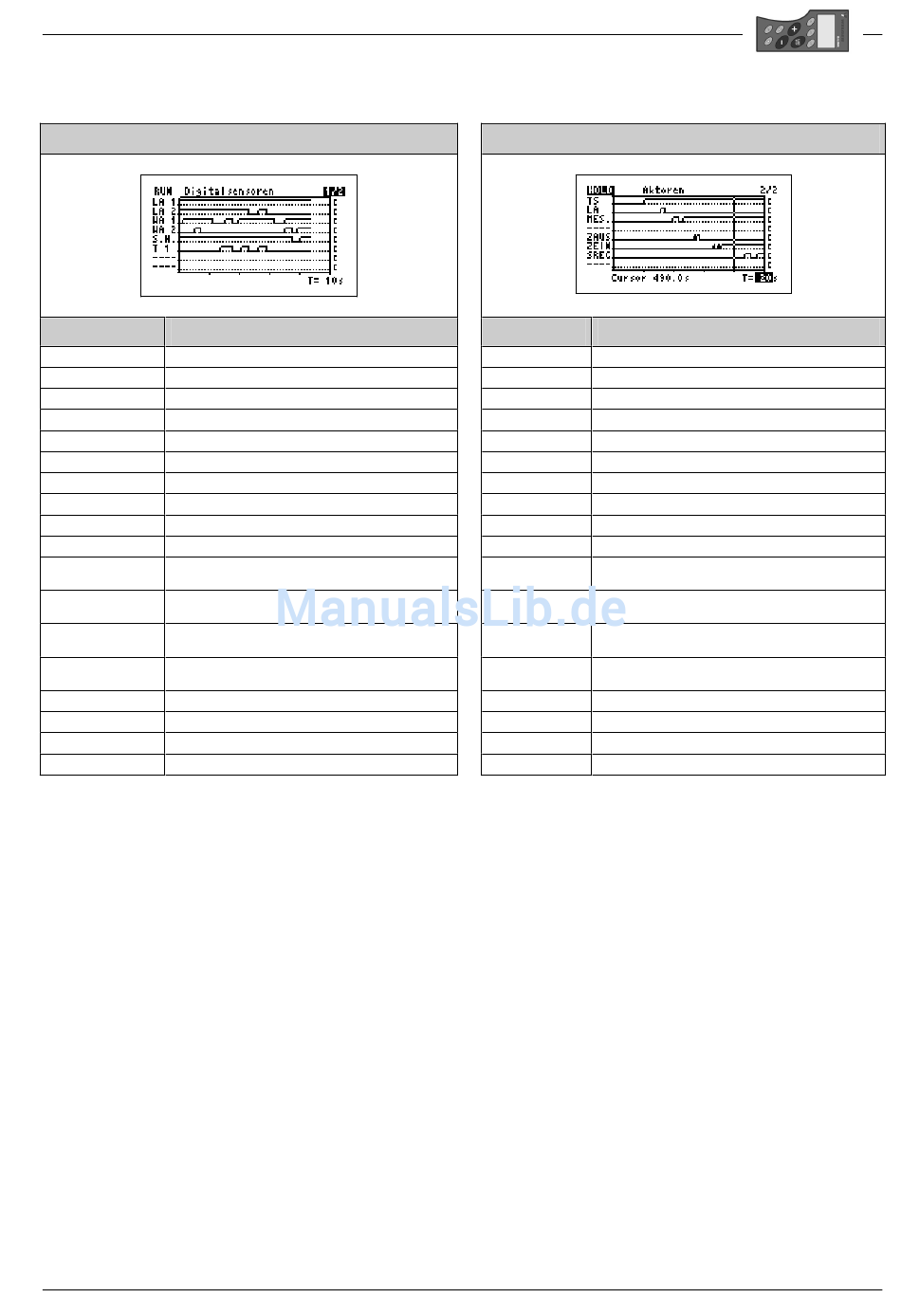

E-LINK – Oszilloskop
DOUBLE ACTION 235:
Bezeichnung der Sensorkanäle und Aktorkanäle
Digitalsensoren
Abkürzung Kanalbezeichnung
LA 1
Ladearm 1 (offen)
LA 2
Ladearm 2 (geschlossen)
ZR1
Wickelarm 1 (Ruheposition)
ZR2 Wickelarm 2 (180° gedreht)
S.H.
Sicherheitsbügel (ausgelöst/nicht ausgelöst)
PARK
Wickeltisch 1 (Position)
BALL
Wickeltisch 2 (Position)
BALL
Ballen (auf Wickeltisch)
WROT Walzenrotation (Rotation)
BROT
Ballenrotation (Rotation)
M 1
Messer 1 Position
(in Fahrtrichtung linkes Messer)
M 2
Messer 2 Position
(in Fahrtrichtung rechtes Messer)
MO 1 Messer 1 offen?
(in Fahrtrichtung linkes Messer)
MO 2
Messer 2 offen?
(in Fahrtrichtung rechtes Messer)
VER
Verriegelung
HECK
Heckklappe offen
DICH (Ballen-)Dichte
NETZ
Netzmesser
74
Aktoren
Abkürzung Kanalbezeichnung
TS
Ventil Wickeltisch
LA
Ventil Ladearm
MES.
Ventil Messer
L.S. Lichtschranke
Z AUS
Zylinder ausfahren
Z EIN
Zylinder einfahren
SREG
Hydraulik-Stromregelventil (Wickelarm)
WALZ
Hydraulik-Stromregelventil (Tischwalze)
NETZ Netzkupplung
UML
Umlaufsperrventil
HK1
Heckklappenventil 1
HK2
Heckklappenventil 2
V.E. Wegeventil einfahren
V.A.
Wegeventil ausfahren
FETT
Fettpumpe
E-LINK für DOUBLE ACTION 235 / 235 PROFI
