BALERCONTROL – O
Messdatenerfassung:
RUN: Aufzeichnung läuft
Bezeichnung der
Sensor/Aktorkanäle
Nicht belegte Kanäle
Messdatenerfassung:
HOLD: Aufzeichnung gestoppt
Cursorposition: 414.0s
BALERCONTROL III für DOUBLE ACTION 235 / 235 PROFI
SZILLOSKOP
Das Oszilloskop wird zur Überprüfung von Digitalsensoren und
Aktoren verwendet.
Damit besteht die Möglichkeit, den Zustand aller Sensoren und
Aktoren während der letzten 500 Sekunden (ca. 8 Minuten)zu
betrachten und zu analysieren. Die Beobachtung aller Signale
in Echtzeit ist ebenfalls möglich.
In jedem Diagnosebildschirm (BALERCONTROL – Menü
DIAGNOSE,
Seite 97)
zugehörigen Oszilloskopbild.

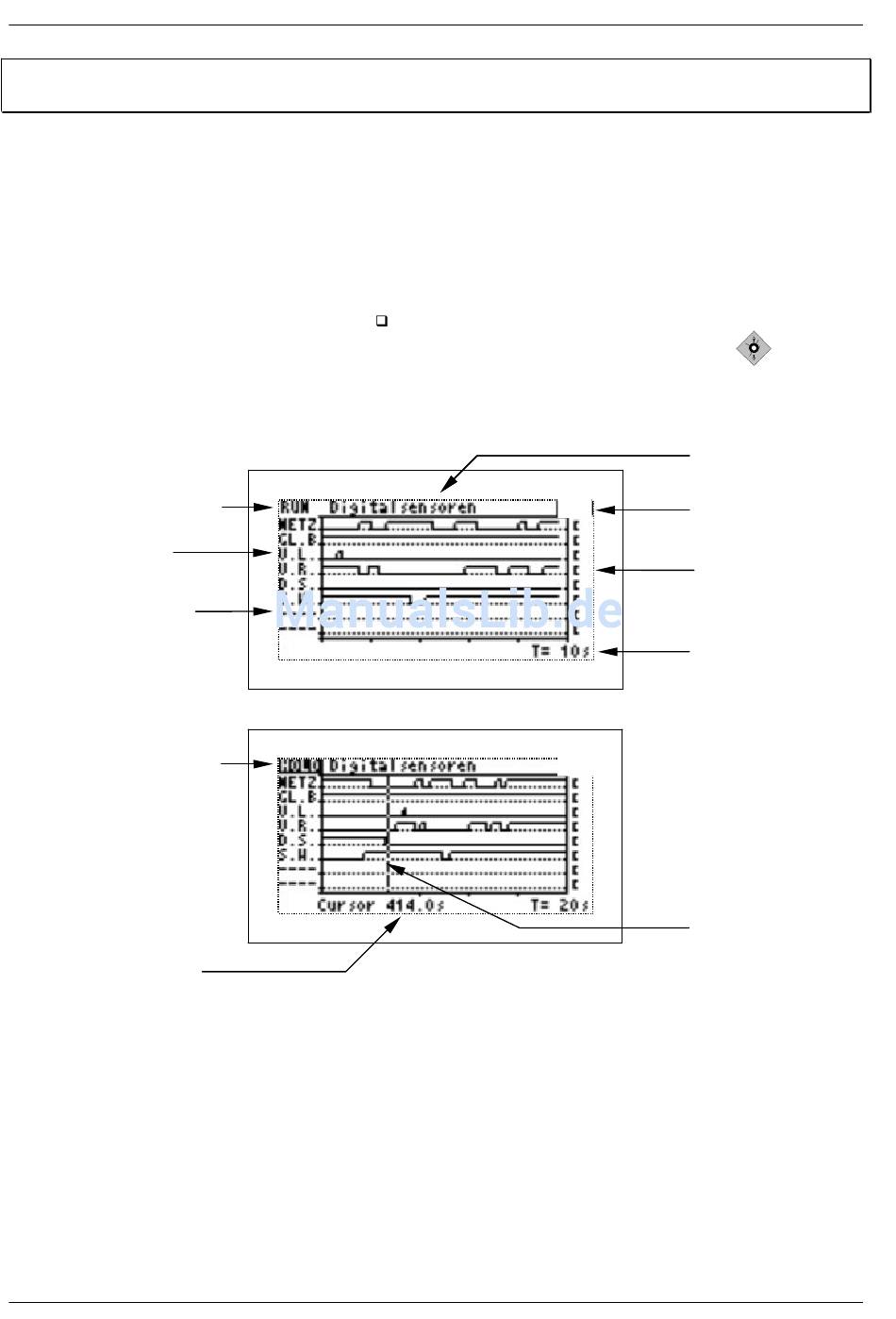

BALERCONTROL – Oszilloskop
führt Taste
Diagnose Seite: Diagnose Seite:
Digitalsensoren Digitalsensoren
1/5
Seitennummer
Sensor-/Aktorstatus
High: bedämpft/geschaltet
Low: unbedämpft/ausgeschaltet
Zeitfenster: 10s
1/5
Cursor
zu dem
