E-LINK – Menü DIAGNOSE
Standarddiagnose – Digitalsensoren
DOUBLE ACTION 235 PROFI
DOUBLE ACTION 235 PROFI
46
Digitalsensoren sind z. B. Näherungssensoren und Schalter.
In der
DIAGNOSE DIGITALSENSOREN
Näherungssensoren und Schaltern dargestellt.
Für den Sensorstatus werden folgende Symbole verwendet:
Sensortyp
Näherungssensoren
Schalter
Auf den Seiten
DIAGNOSE
folgende Sensoren dargestellt:

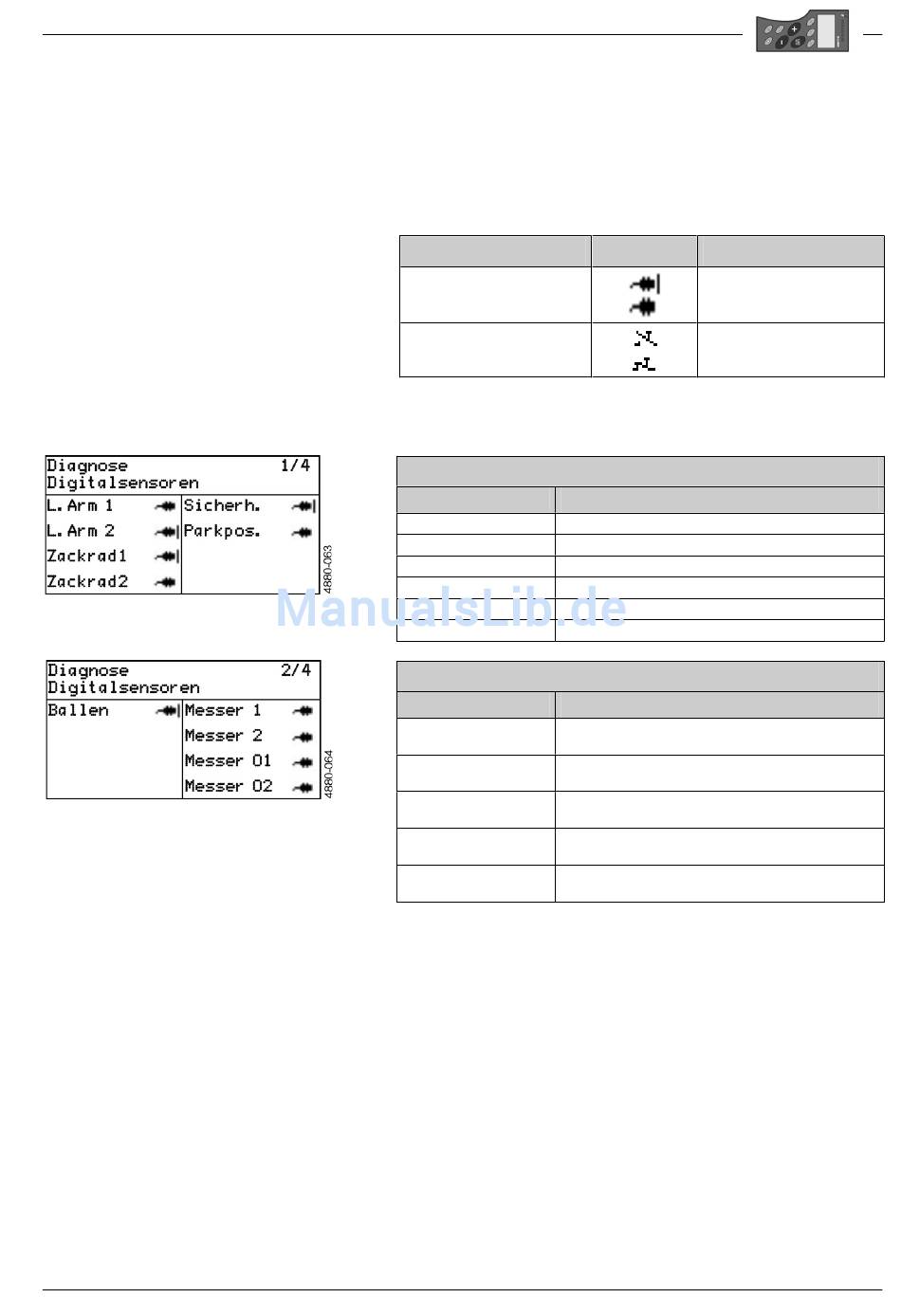

Diagnose Digitalsensoren 1/4
Kanalbezeichnung Sensor prüft
Ladearm 1 Offen?
Ladearm 2 Geschlossen?
Zackenrad 1 Position Wickelarm
Zackenrad 2 Position Wickelarm
Sicherheitsbügel Ausgelöst / nicht ausgelöst?
Parkposition Position Wickelarm in Grundstellung
Diagnose Digitalsensoren 2/4
Kanalbezeichnung Sensor prüft
Ballen Auf Wickeltisch /
nicht auf Wickeltisch
Messer 1 Messer ganz geschlossen?
(in Fahrtrichtung linkes Messer)
Messer 2 Messer ganz geschlossen?
(in Fahrtrichtung rechtes Messer)
Messer O1 Folienmesser ganz geöffnet?
(in Fahrtrichtung linkes Messer)
Messer O2 Folienmesser ganz geöffnet
(in Fahrtrichtung rechtes Messer)
wird der Zustand von
Symbol Status
bedämpft
unbedämpft
geöffnet
geschlossen
DIGITALSENSOREN
E-LINK für DOUBLE ACTION 235 / 235 PROFI
werden
