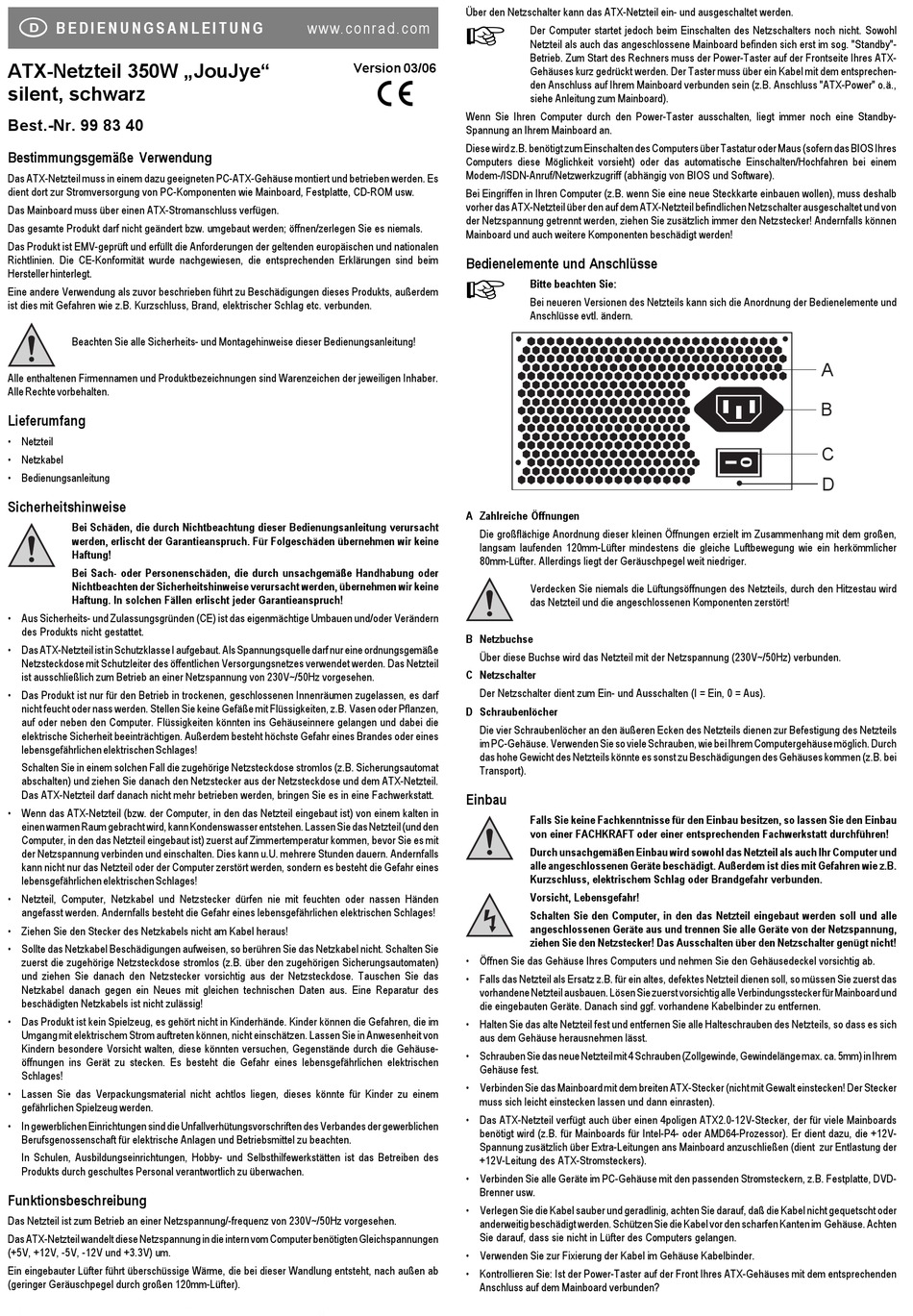

B E D I E N U N G S A N L E I T U N G
ATX-Netzteil 350W „JouJye"
silent, schwarz
Best.-Nr. 99 83 40
Bestimmungsgemäße Verwendung
Das ATX-Netzteil muss in einem dazu geeigneten PC-ATX-Gehäuse montiert und betrieben werden. Es
dient dort zur Stromversorgung von PC-Komponenten wie Mainboard, Festplatte, CD-ROM usw.
Das Mainboard muss über einen ATX-Stromanschluss verfügen.
Das gesamte Produkt darf nicht geändert bzw. umgebaut werden; öffnen/zerlegen Sie es niemals.
Das Produkt ist EMV-geprüft und erfüllt die Anforderungen der geltenden europäischen und nationalen
Richtlinien. Die CE-Konformität wurde nachgewiesen, die entsprechenden Erklärungen sind beim
Hersteller hinterlegt.
Eine andere Verwendung als zuvor beschrieben führt zu Beschädigungen dieses Produkts, außerdem
ist dies mit Gefahren wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.
Beachten Sie alle Sicherheits- und Montagehinweise dieser Bedienungsanleitung!
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten.
Lieferumfang
• Netzteil
• Netzkabel
• Bedienungsanleitung
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht
werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine
Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine
Haftung. In solchen Fällen erlischt jeder Garantieanspruch!
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern
des Produkts nicht gestattet.
• Das ATX-Netzteil ist in Schutzklasse I aufgebaut. Als Spannungsquelle darf nur eine ordnungsgemäße
Netzsteckdose mit Schutzleiter des öffentlichen Versorgungsnetzes verwendet werden. Das Netzteil
ist ausschließlich zum Betrieb an einer Netzspannung von 230V~/50Hz vorgesehen.
• Das Produkt ist nur für den Betrieb in trockenen, geschlossenen Innenräumen zugelassen, es darf
nicht feucht oder nass werden. Stellen Sie keine Gefäße mit Flüssigkeiten, z.B. Vasen oder Pflanzen,
auf oder neben den Computer. Flüssigkeiten könnten ins Gehäuseinnere gelangen und dabei die
elektrische Sicherheit beeinträchtigen. Außerdem besteht höchste Gefahr eines Brandes oder eines
lebensgefährlichen elektrischen Schlages!
Schalten Sie in einem solchen Fall die zugehörige Netzsteckdose stromlos (z.B. Sicherungsautomat
abschalten) und ziehen Sie danach den Netzstecker aus der Netzsteckdose und dem ATX-Netzteil.
Das ATX-Netzteil darf danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.
• Wenn das ATX-Netzteil (bzw. der Computer, in den das Netzteil eingebaut ist) von einem kalten in
einen warmen Raum gebracht wird, kann Kondenswasser entstehen. Lassen Sie das Netzteil (und den
Computer, in den das Netzteil eingebaut ist) zuerst auf Zimmertemperatur kommen, bevor Sie es mit
der Netzspannung verbinden und einschalten. Dies kann u.U. mehrere Stunden dauern. Andernfalls
kann nicht nur das Netzteil oder der Computer zerstört werden, sondern es besteht die Gefahr eines
lebensgefährlichen elektrischen Schlages!
• Netzteil, Computer, Netzkabel und Netzstecker dürfen nie mit feuchten oder nassen Händen
angefasst werden. Andernfalls besteht die Gefahr eines lebensgefährlichen elektrischen Schlages!
• Ziehen Sie den Stecker des Netzkabels nicht am Kabel heraus!
• Sollte das Netzkabel Beschädigungen aufweisen, so berühren Sie das Netzkabel nicht. Schalten Sie
zuerst die zugehörige Netzsteckdose stromlos (z.B. über den zugehörigen Sicherungsautomaten)
und ziehen Sie danach den Netzstecker vorsichtig aus der Netzsteckdose. Tauschen Sie das
Netzkabel danach gegen ein Neues mit gleichen technischen Daten aus. Eine Reparatur des
beschädigten Netzkabels ist nicht zulässig!
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände. Kinder können die Gefahren, die im
Umgang mit elektrischem Strom auftreten können, nicht einschätzen. Lassen Sie in Anwesenheit von
Kindern besondere Vorsicht walten, diese könnten versuchen, Gegenstände durch die Gehäuse-
öffnungen ins Gerät zu stecken. Es besteht die Gefahr eines lebensgefährlichen elektrischen
Schlages!
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen
Berufsgenossenschaft für elektrische Anlagen und Betriebsmittel zu beachten.
In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben des
Produkts durch geschultes Personal verantwortlich zu überwachen.
Funktionsbeschreibung
Das Netzteil ist zum Betrieb an einer Netzspannung/-frequenz von 230V~/50Hz vorgesehen.
Das ATX-Netzteil wandelt diese Netzspannung in die intern vom Computer benötigten Gleichspannungen
(+5V, +12V, -5V, -12V und +3.3V) um.
Ein eingebauter Lüfter führt überschüssige Wärme, die bei dieser Wandlung entsteht, nach außen ab
(geringer Geräuschpegel durch großen 120mm-Lüfter).
Über den Netzschalter kann das ATX-Netzteil ein- und ausgeschaltet werden.

w w w. c o n r a d . c o m
Version 03/06

Wenn Sie Ihren Computer durch den Power-Taster ausschalten, liegt immer noch eine Standby-
Spannung an Ihrem Mainboard an.
Diese wird z.B. benötigt zum Einschalten des Computers über Tastatur oder Maus (sofern das BIOS Ihres
Computers diese Möglichkeit vorsieht) oder das automatische Einschalten/Hochfahren bei einem
Modem-/ISDN-Anruf/Netzwerkzugriff (abhängig von BIOS und Software).
Bei Eingriffen in Ihren Computer (z.B. wenn Sie eine neue Steckkarte einbauen wollen), muss deshalb
vorher das ATX-Netzteil über den auf dem ATX-Netzteil befindlichen Netzschalter ausgeschaltet und von
der Netzspannung getrennt werden, ziehen Sie zusätzlich immer den Netzstecker! Andernfalls können
Mainboard und auch weitere Komponenten beschädigt werden!
Bedienelemente und Anschlüsse

A Zahlreiche Öffnungen
B Netzbuchse
C Netzschalter
D Schraubenlöcher
Einbau
• Öffnen Sie das Gehäuse Ihres Computers und nehmen Sie den Gehäusedeckel vorsichtig ab.
• Falls das Netzteil als Ersatz z.B. für ein altes, defektes Netzteil dienen soll, so müssen Sie zuerst das
• Halten Sie das alte Netzteil fest und entfernen Sie alle Halteschrauben des Netzteils, so dass es sich
• Schrauben Sie das neue Netzteil mit 4 Schrauben (Zollgewinde, Gewindelänge max. ca. 5mm) in Ihrem
• Verbinden Sie das Mainboard mit dem breiten ATX-Stecker (nicht mit Gewalt einstecken! Der Stecker
• Das ATX-Netzteil verfügt auch über einen 4poligen ATX2.0-12V-Stecker, der für viele Mainboards
• Verbinden Sie alle Geräte im PC-Gehäuse mit den passenden Stromsteckern, z.B. Festplatte, DVD-
• Verlegen Sie die Kabel sauber und geradlinig, achten Sie darauf, daß die Kabel nicht gequetscht oder
• Verwenden Sie zur Fixierung der Kabel im Gehäuse Kabelbinder.
• Kontrollieren Sie: Ist der Power-Taster auf der Front Ihres ATX-Gehäuses mit dem entsprechenden
Der Computer startet jedoch beim Einschalten des Netzschalters noch nicht. Sowohl
Netzteil als auch das angeschlossene Mainboard befinden sich erst im sog. "Standby"-
Betrieb. Zum Start des Rechners muss der Power-Taster auf der Frontseite Ihres ATX-
Gehäuses kurz gedrückt werden. Der Taster muss über ein Kabel mit dem entsprechen-
den Anschluss auf Ihrem Mainboard verbunden sein (z.B. Anschluss "ATX-Power" o.ä.,
siehe Anleitung zum Mainboard).
Bitte beachten Sie:
Bei neueren Versionen des Netzteils kann sich die Anordnung der Bedienelemente und
Anschlüsse evtl. ändern.
Die großflächige Anordnung dieser kleinen Öffnungen erzielt im Zusammenhang mit dem großen,
langsam laufenden 120mm-Lüfter mindestens die gleiche Luftbewegung wie ein herkömmlicher
80mm-Lüfter. Allerdings liegt der Geräuschpegel weit niedriger.
Verdecken Sie niemals die Lüftungsöffnungen des Netzteils, durch den Hitzestau wird
das Netzteil und die angeschlossenen Komponenten zerstört!
Über diese Buchse wird das Netzteil mit der Netzspannung (230V~/50Hz) verbunden.
Der Netzschalter dient zum Ein- und Ausschalten (I = Ein, 0 = Aus).
Die vier Schraubenlöcher an den äußeren Ecken des Netzteils dienen zur Befestigung des Netzteils
im PC-Gehäuse. Verwenden Sie so viele Schrauben, wie bei Ihrem Computergehäuse möglich. Durch
das hohe Gewicht des Netzteils könnte es sonst zu Beschädigungen des Gehäuses kommen (z.B. bei
Transport).
Falls Sie keine Fachkenntnisse für den Einbau besitzen, so lassen Sie den Einbau
von einer FACHKRAFT oder einer entsprechenden Fachwerkstatt durchführen!
Durch unsachgemäßen Einbau wird sowohl das Netzteil als auch Ihr Computer und
alle angeschlossenen Geräte beschädigt. Außerdem ist dies mit Gefahren wie z.B.
Kurzschluss, elektrischem Schlag oder Brandgefahr verbunden.
Vorsicht, Lebensgefahr!
Schalten Sie den Computer, in den das Netzteil eingebaut werden soll und alle
angeschlossenen Geräte aus und trennen Sie alle Geräte von der Netzspannung,
ziehen Sie den Netzstecker! Das Ausschalten über den Netzschalter genügt nicht!
vorhandene Netzteil ausbauen. Lösen Sie zuerst vorsichtig alle Verbindungsstecker für Mainboard und
die eingebauten Geräte. Danach sind ggf. vorhandene Kabelbinder zu entfernen.
aus dem Gehäuse herausnehmen lässt.
Gehäuse fest.
muss sich leicht einstecken lassen und dann einrasten).
benötigt wird (z.B. für Mainboards für Intel-P4- oder AMD64-Prozessor). Er dient dazu, die +12V-
Spannung zusätzlich über Extra-Leitungen ans Mainboard anzuschließen (dient zur Entlastung der
+12V-Leitung des ATX-Stromsteckers).
Brenner usw.
anderweitig beschädigt werden. Schützen Sie die Kabel vor den scharfen Kanten im Gehäuse. Achten
Sie darauf, dass sie nicht in Lüfter des Computers gelangen.
Anschluss auf dem Mainboard verbunden?
A
B
C
D
