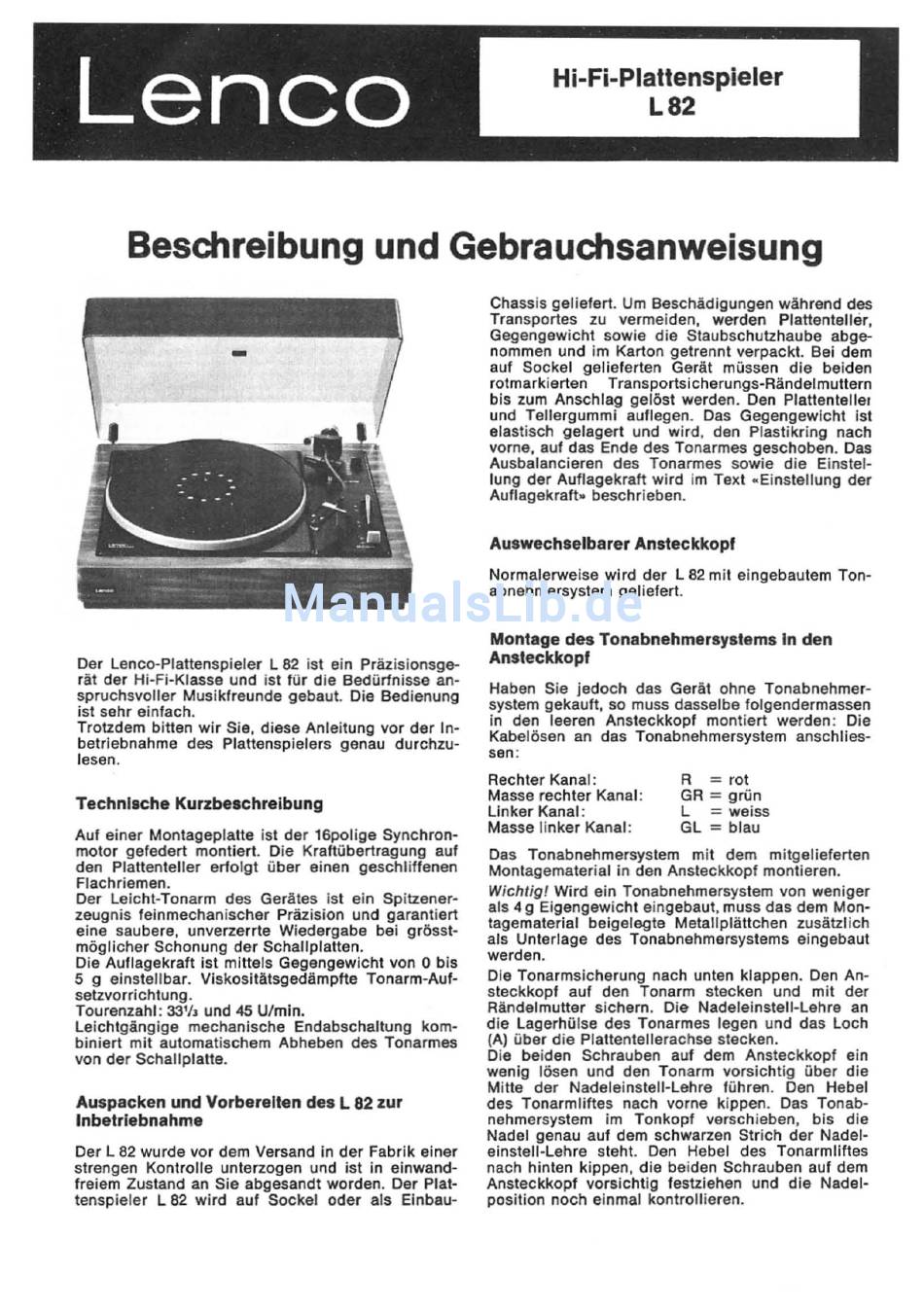

. Lenco
Hi-Fi-Plattenspieler
L82
Beschreibung und Gebrauchsanweisung
Chassis gelietert. Um Beschadigungen wahrend des
Transportes zu vermeiden, werden Plattenteller,
Gegengewicht sowie die Staubschutzhaube abge-
nom men und im Karton getrennt verpackl. Bei dem
aut Sockel gelieterten Gerat mOssen die beiden
rotmarkierten
Transportsicherungs-Randelmutlern
bis zum Anschlag gelost werden. Den Plallenteller
und Tellergummi aullegen. Das Gegengewicht ist
elastisch gelagert und wird, den Plastikring nach
vorne, aut das Ende des Tonarmes geschoben. Das
Ausbalancieren des Tonarmes sowie die Einstel-
lung der Autlagekraft wird im Text .Einstellung der
Autlagekraft. beschrieben.
Auswechselbarer Ansleckkopf
Normalerweise wird der L 82 mil eingebautem Ton-
abnehmersystem gelietert.
Montage des Tonabnehmer8yslems In den
Ansleckkopf
Haben Sie jedoch das Gerat ohne Tonabnehmer-
system gekauft, so muss dasselbe tolgendermassen
in den leeren Ansleckkopt montiert werden: Die
Kabelosen an das Tonabnehmersystem anschlies-
sen:
Das Tonabnehmersystem mit dem milgelieterten
Montagematerial in den Ansleckkopt montieren.
Wichligl Wird ein Tonabnehmersyslem von weniger
als 4 9 Eigengewicht eingebaut, muss das dem Mon-
tagematerial beigelegte Metallpliittchen zusiitzlich
als Unterlage des Tonabnehmersyslems eingebaut
werden.
Die Tonarmsicherung nach unten klappen. Den An-
steckkopt aut den Tonarm stecken und mil der
Riindelmutler sichern. Die Nadeleinstell-Lehre an
die LagerhOlse des Tonarmes legen und das Loch
(Al Ober die Platlentellerachse stecken.
Die beiden Schrauben aut dem Ansteckkopt ein
wenig losen und den Tonarm vorsichtig Ober die
Mitle der Nadeleinstell-Lehre IOhren. Den Hebel
des Tonarmlittes nach vorne kippen. Das Tonab-
nehmersystem im Tonkopt verschieben, bis die
Nadel genau aut dem schwarzen Strich der Nadel-
einstell-Lehre steht. Den Hebel des Tonarmliftes
nach hinten kippen, die beiden Schrauben aut dem
Ansteckkopf vorsichtig testziehen und die Nadel-
position noch einmal kontrollieren.
Der Lenco-Plattenspieler L 82 ist ein Priizisionsge-
rat der Hi-Fi-Klasse und ist fOr die BedOrfnisse an-
spruchsvoller Musiktreunde gebaul. Die Bedienung
ist sehr eintach.
Trotzdem bitten wir Sie, diese Anleitung vor der In-
betriebnahme des Plattenspielers genau durchzu-
lesen.
Technl8che Kurzbe8chreibung
Aut einer Montageplatle ist der 16polige Synchron-
motor getedert montiert. Die KrattObertragung aut
den Platlenteller erfolgt Ober einen geschlittenen
Flachriemen.
Der Leicht-Tonarm des Geriites ist ein Spitzener-
zeugnis teinmechanischer Priizision und garantiert
eine saubere, unverzerrte Wiedergabe bei grosst-
moglicher Schonung der Schallplatlen.
Die Autlagekratt ist millels Gegengewicht von 0 bis
5 9 einstellbar. Viskositatsgediimpfte Tonarm-Aut-
setzvorrichtung.
Tourenzahl: 33'13 und 45 Ulmin.
Leichtgangige mechanische Endabschaltung kom-
biniert mit automatischem Abheben des Tonarmes
von der Schallplatle.
Auspacken und Vorberellen des L
82
zur
Inbelriebnahme
Der L 82 wurde vor dem Versand in der Fabrik einer
strengen Kontrolle unterzogen und ist in einwand-
treiem Zustand an Sie abgesandt worden. Der Plat-
tenspieler L 82 wird aut Sockel oder als Einbau-
Rechler Kanal:
Masse rechter Kanal:
Linker Kanal:
Masse Iinker Kanal:
R
=
rot
GR
=
grOn
L
=
weiss
GL
=
blau
