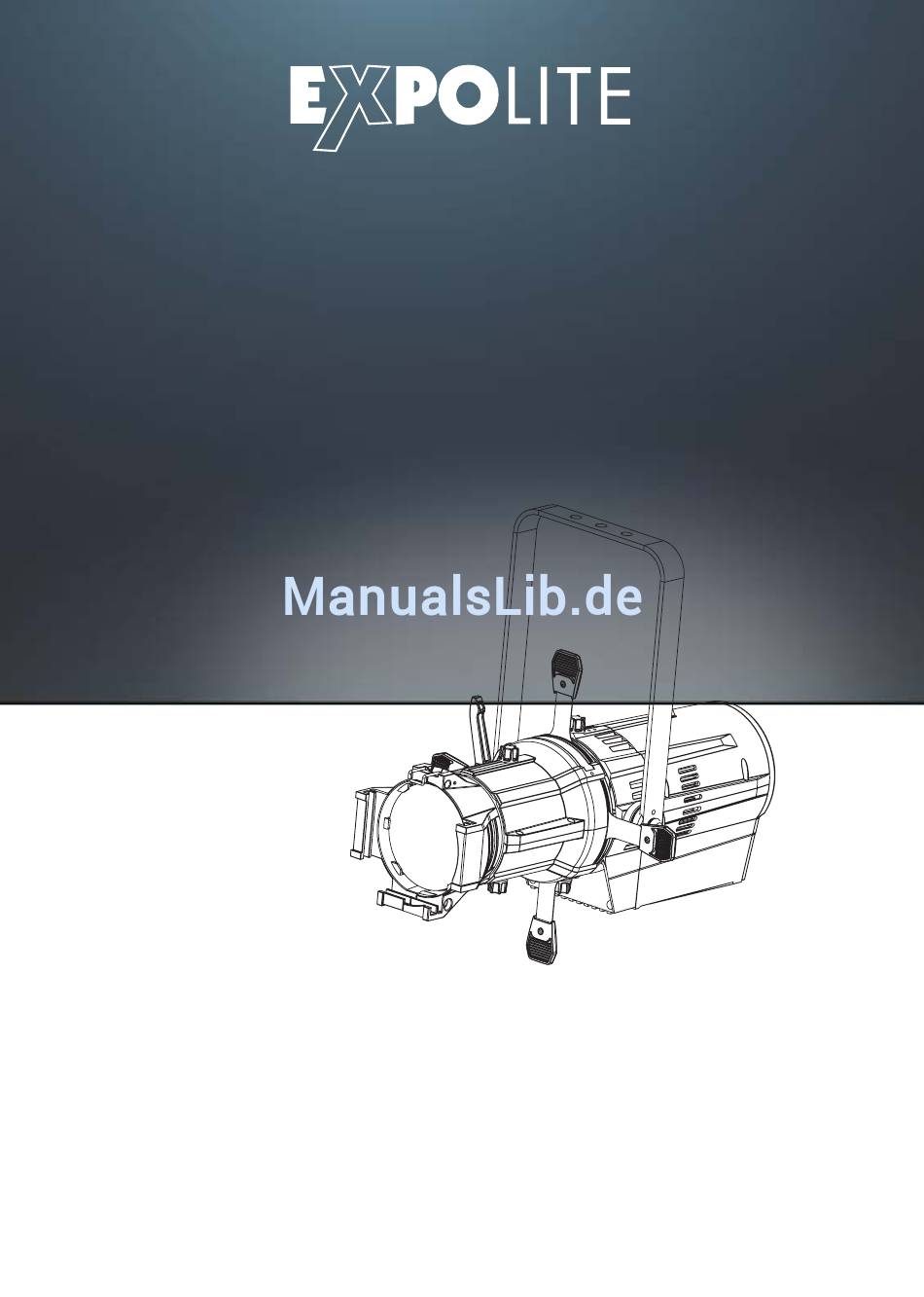

- Seite 1 PROFILLED 750 BEDIENUNGSANLEITUNG FÜR LED22822 (WW) PROFILLED 750 USER MANUAL FOR LED22822 (WW)
-
Seite 2: Produkteigenschaften
PRODUKTEIGENSCHAFTEN TECHNISCHE DATEN Spannung 100-240V AC @ 50/60Hz Leistungsaufnahme 250 Watt Breite 720 mm Tiefe 380 mm Höhe 340 mm Gewicht 9,60 kg... -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE Dieses Produkt darf nur von qualifiziertem Fachpersonal installiert werden. Arbeiten am Gerät dürfen nur von qualifizierten Servicekräften vorgenommen werden. Ein Mindestabstand von 0,5 m zur nächsten Oberfläche muss eingehalten werden. Das Produkt darf nur in gut belüftetenRäumen betrieben werden. Nie direkt in die Lichtquelle schauen. -
Seite 4: Installation
INSTALLATION BEFESTIGUNG HÄNGEND: Das Gerät kann an dem Haltebügel hängend montiert werden. Hierzu muss eine geeignete Befestigung wie eine Traversenschelle benutzt werden. Bitte achten Sie auf geltende Vorschriften zur Sicherung wie das Anschlagen eines Sicherungsseiles. STROMVERSORGUNG Bei 220~240V: maximal 7 Geräte in Reihe Bei 110~120V: maximal 4 Geräte in Reihe HINWEIS! Wenn das Signalkabel zwischen dem DMX-Kontroller und den... -
Seite 5: Bedienung
DISPLAYMENÜ BEDIENUNG Menu: Weiter zum nächsten Menü. Enter: Auswahl des aktuellen Punktes. Down: Scrollen durch das Menü oder senken von Werten Scrollen durch das Menü oder erhöhen von Werten. SCHNELLZUGRIFF AUF DIMMFUNKTION Im Hauptmenü den Taster MENU gedrückt halten. Jetzt kann mit den Tasten UP und DOWN der Dimmer bedient werden. - Seite 6 DIMMER MANUELL Im Menü DIMMING wird der wird das Gerät manuell gedimmt. Siehe auch Schnellzugriff. MENÜ DIMMING 00-100 RUN MODUS Im RUN-MODE Menü wird die Betriebsweise des Gerätes festgelegt. DMX: Das Gerät reagiert auf Eingaben durch einen DMX-Kontroller SLAVE: Das Gerät folgt einem Gerät im Dimmer Mode, wenn es durch XLR-Kabel verbunden ist.
- Seite 7 GERÄTEEINSTELLUNGEN Im SETTING Menü werden die Geräteeinstellungen vorgenommen. Passwort: <UP>+ <DOWN> + <UP> + <DOWN>+<ENTER>. DIM1, DIM2, DIM3 oder DIM4 sind unterschiedliche Dimmerge- schwindigkeiten zur Simulation von Halogenleuchtmitteln. CURVE stellt die Dimmerkurve ein. Siehe Abbildung Dimmerkurve. Im PERFORM Menü wird die Lüfterregelung eingestellt. LIVE regelt den Lüfter für eine ausgewogene Performance gegenüber dem Lüftergeräusch.
- Seite 8 MENÜ SETTING DIMMER DIM 1 DIM 2 DIM 3 DIM 4 CURVE CURVE 1 CURVE 2 CURVE 3 CURVE 4 PERFORM LIVE STUDIO POWER SLOCK PERSONALITY STD. P DMX ERROR SAVE BLACK RESET RESET MODE SETTING SELF MAST PWM_RATE 600 HZ 1200 HZ 2000 HZ 4000 HZ...
-
Seite 9: Steuerung Über Dmx512
STEUERUNG ÜBER DMX512 KANALBELEGUNG Dieses Gerät verfügt über drei DMX-Personalities. DMX KANAL WERT FUNKTION 0ó255 DIMMER DMX KANAL WERT FUNKTION DIMMER 0ó255 0ó255 FINE DIMMER STD.P DMX KANAL WERT FUNKTION DIMMER 0ó255 0ó255 FINE DIMMER 0ó9 NO STROBE 10ó99 STROBE (SLOW TO FAST) 100ó109 NO STROBE LIGHTNING STROBE (SLOW TO FAST) - Seite 20 WWW.EXPOLITE-LED.DE...
