Die Ø 24 mm Riemenscheibe (242 + 242a) zusammenkleben und mit einer M 3 x 3 Madenschraube (101)
an die Kransäule BK12 schrauben. Dann den Gummiring (243) vorsichtig aufziehen und doppelt über die
Einheit legen, damit die Spannung kräftig genug ist. Stecken Sie danach den Ø 8 x 8 mm Rohrniet (118) auf
und führen Sie die Schnur (238) für den Kranhaken durch (Explosionszeichnung beachten). Der 400:1
untersetzte Getriebemotor (244) ist entstört. Den Motor mit den M 1,6 Schrauben am Rahmen
festschrauben. Die Seiltrommel wird aus, dem inneren Stellring (248), dem äußeren Stellring (247b) mit
Madenschraube (117) verbunden und die Scheiben (247a) seitlich aufgeklebt, zusammen montiert. Bringen
Sie eine Ø 1 mm Bohrung an der Seite an. Ziehen Sie die Madenschraube (117) (M 3 x 6), die durch die
beiden Stellringe führt auf der abgeflachten Welle des Motors (244) an.
Die Schnur (238) jetzt mit Kranhaken (BK15) und Seiltrommel verknoten. Die Funktionen des Bootskrans
überprüfen. Die fertige Baugruppe mit Ø 2,2 x 6,5 mm Blechschrauben 110 am Deck fixieren.
Scheuerleisten
Am fertig lackierten Rumpf werden die Scheuerleisten (249) und (250) angebracht. Die Leiste für den

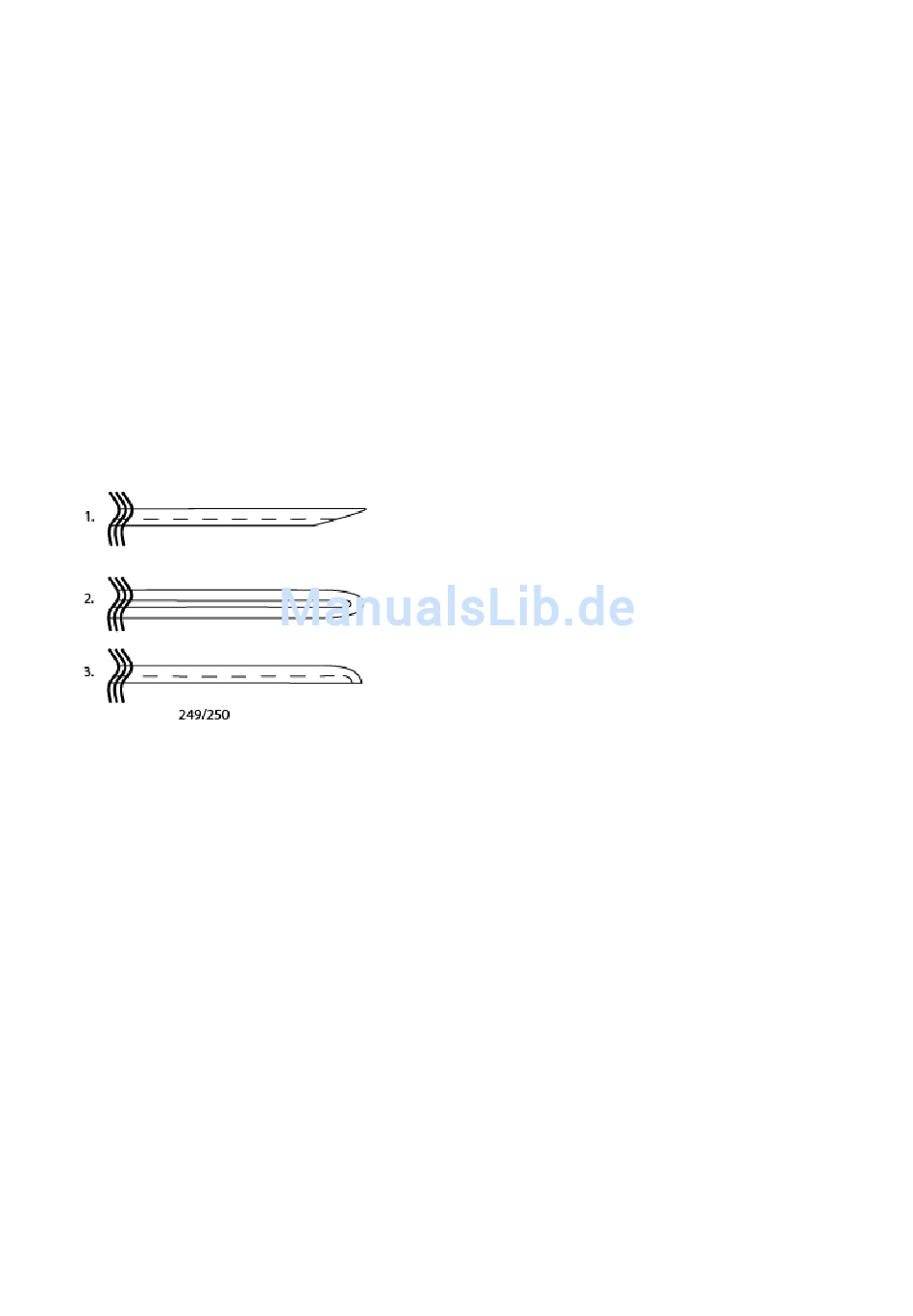

Heckspiegel wird eingepasst und verklebt. Zunächst die Leisten gemäß Plan ablängen und auf Gehrung
schneiden (Abb. 1). Das offene Ende wird abgerundet (Abb. 2). Auf Hilfsscheuerleiste (3) mit
Sekundenkleber aufkleben (Abb. 3). Eventuell muss bei scharfen Abkantungen am Heckspiegel die
Gummileiste leicht eingeschnitten werden.
Die Scheuerleiste (250) um das Vorschiff ist 1 m lang und am Bug beginnend gleichmäßig rechts und links
ankleben. Nach der gleichen Vorgehensweise bearbeitet undverklebt.
Decks-Details
Der vorbereitete Sockel (221) mit der Buglaterne wird eingesetzt und das Birnchen angeschlossen. Die
Handläufe (251) auf dem Vorschiff werden, wie schon früher beschrieben, angefertigt. Die Anschlusshöhe
ergibt sich aus der Höhe des Handlaufes (146) an der Kabine. Die Stützen (252) aus Ø 2 mm MS-Rohr
anfertigen, und den Handlauf mit Ø 1 x 16 mm Splinten (141) festsetzen.
Die 12 mm C-Rohre (253) auf die Rohrstützen (254) setzen. Bei den Verschlussdeckeln zuerst den
größeren Deckel (255a) und dann den kleineren (255b) auf das Ende des Rohres kleben.
Für die 10 Sprühköpfe der Selbstschutz-Berieselung werden aus Ø 2 mm MS-Draht die Sprührohre (257)
gebogen, auf die Ø 6 mm Düsenköpfe (258) gesteckt und verklebt. Die Schutzbügel (259) aus Ø 1,5 mm
MS-Draht gemäß Plan biegen. Teile nach Aufbohren der Löcher einkleben. Den Trossenabweiser (260) aus
Ø 2 mm MS-Draht und die Stützen (261) aus Ø 2 mm MS-Rohr biegen. Die Teile mit 2 Splinten (141)
verlöten und nach Plan einkleben. Der Bau der Reling auf dem Hauptdeck wird mit Bohren der Löcher für
die Relingstützen (262) begonnen. Stellen Sie die Stützen auf. Der untere Relingszug (263) aus Ø 0,8 mm
MS-Draht wird durchgehend eingezogen und am Deckspant (45) eingesteckt.
Ebenso verfahren Sie mit dem oberen Zug (264) (Ø 1 mm MS-Draht).
Dann die Züge und die Stützen verlöten. Vor der Doppeltür (67) wird der untere Zug zwischen den Stützen
entfernt. Der obere Zug wird durchtrennt. Aus den entstehenden Enden biegen Sie ganz kleine Häkchen
und hängen die Ketten (265) ein, Bei der Kettenreling (266) am Heckspiegel verfahren sie entsprechend.
Fixieren sie die Kette zusätzlich an den Stützen (261) mit ganz dünnem Kupferdraht.
Mit dem Einkleben des Sockels (221) für den hinteren Flaggenstock und dem Befestigen der Poller (267)
sind die Decks fertiggestellt.
© Klaus Krick Modelltechnik, Knittlingen, Germany
25
