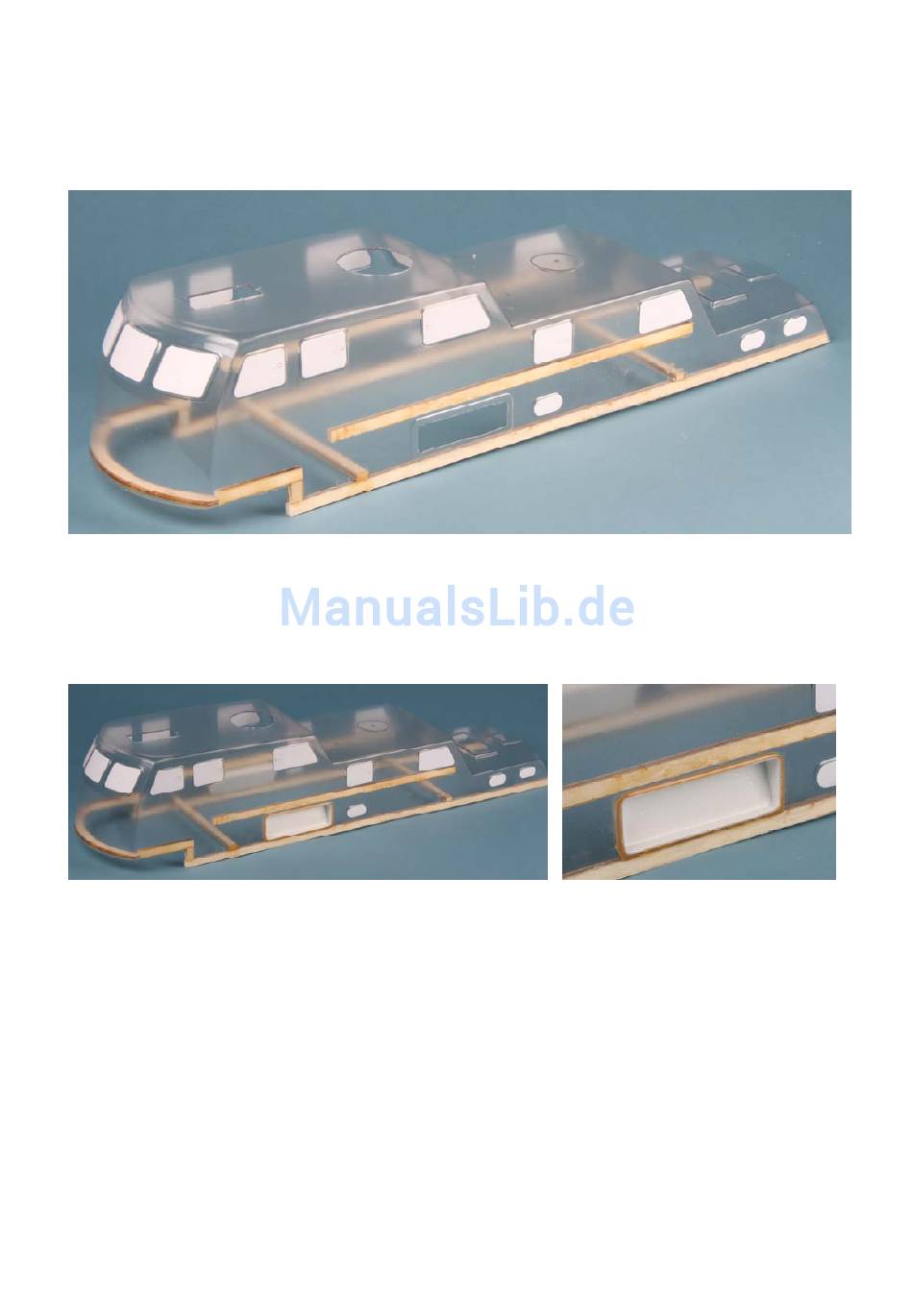

Jetzt sind der runde und der eckige Ausschnitt auf der Kabinendecke sowie die untere Kontur sauber zu
verschleifen. Dabei wird die Kabine gleichzeitig an der Unterkante auf die Decks aufgepasst, damit
zwischen Deck und Kabine kein Spalt sichtbar ist. Passt die Kabine genau auf die Decks, so werden die
Rahmenteile 58 aus 8 x 5 mm Sperrholzleisten zugeschnitten, grundiert und gemäß Foto eingesetzt. Auch
hier ist auf den Knick »K« wie beim Decksunterzug (42) zu achten. Die Leisten sind entsprechend
einzusägen. In das gewölbte Kabinenvorderteil wird der Rahmenbogen (59) eingeklebt. Abschließend die
kurzen Rahmenstücke (58) anpassen und einkleben.
56
61
62
59
58
58
Danach werden die Schiebergehäuse (57) nach der Markierung ausgeschnitten und die Schnittkanten
sauber verschliffen.
Die Gehäuse nach Plan Schnitt AA, Einzelheit X in die Kabine setzen und verkleben. Aussparungen in der
Kabine bündig mit den Innenflächen der Schiebergehäuse verschleifen.
57
Ist alles gut verarbeitet, so lässt sich die Kabine mit leichtem Druck über den Süllrand schieben. Kleine
Nacharbeiten sollten, falls nötig, schon jetzt vorgenommen werden.
Sitzt die Kabine richtig, so markieren Sie sich innen auf dem Vorderdeck die Lage des Rahmenbogens (59),
indem Sie durch die Kabinendecke die Innenkontur des Rahmens auf das Vorderdeck übertragen.
Kleben Sie das Halteklötzchen (60) an dieser Markierung laut Plan ein. Damit kann die Kabine nicht mehr
nach hinten verschoben werden. Die 8 x 5 mm Stützleisten (61) nach Plan auf Länge schneiden, grundieren
und nach Schnittdarstellung mit Acrylit einkleben. Entsprechend sind die Querstützen (62) aus 5 x 8
Sperrholzleisten zuzuschneiden, spannungsfrei einzupassen und einzukleben, sofern kein
Sonderfunktionseinbau vorgesehen ist.
Die ABS-Laserteile der Türen (63), (64) und (67), sowie die Luken (65) und (66) werden bearbeitet und an
die vorgesehenen Stellen angepasst. Wir empfehlen, alle Türen erst nach dem einzelnen Lackieren des
Aufbaus und der Türen selbst aufzukleben.
12
© Klaus Krick Modelltechnik, Knittlingen, Germany
