B
p
Leiakku
rogramm

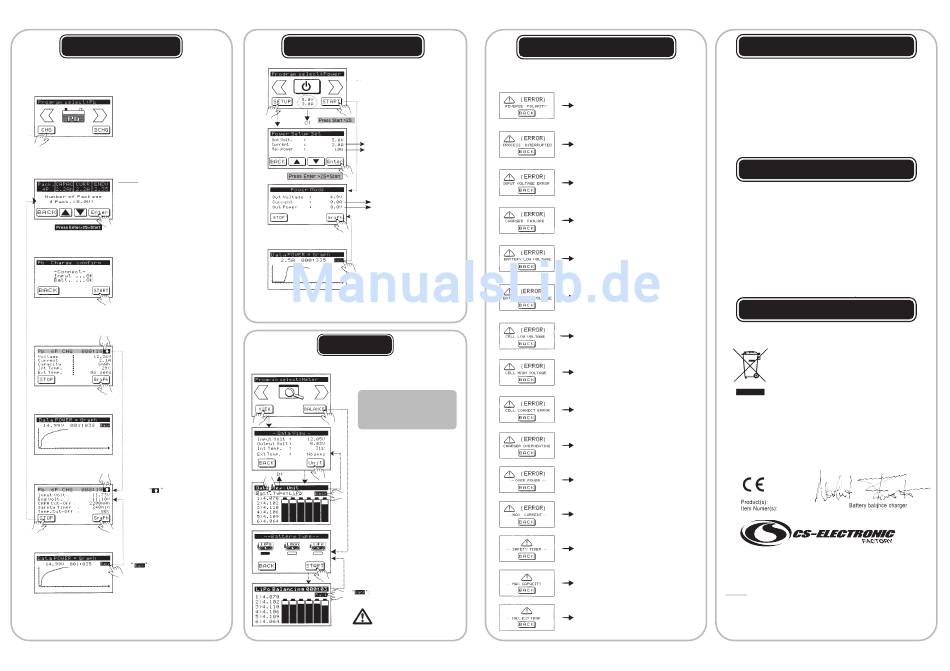

Mit diesem Programm können Bleiakkus mit einer Spannung von 2 bis 20V ge- & entladen
werden. Bleiakkus sind nicht schnellladefähig und sollten mit 1/10 der Nennkakapzität geladen
werden. Bitte beachten Sie jedoch die Bestimmungen des Herstellers.
Dieses Programm ist geeignet, um Bleiakkus
zu laden. Wie Sie sehen können, haben Sie die
Möglichkeit die Akkukapazität (CAPAC), den La-
destrom (CURR) und die Ladeschlussspannung
(ENDV) für Ihren Akku einzustellen.
Der Ladestrom kann von 0,1 - 10,0A eingestellt
werden, er sollte wie auch die Ladeschlusspan-
nung zum Akku passen.
Starten Sie den Ladevorgang indem Sie die
„Start" Taste länger als 2 Sek. gedrückt halten.
Entladen:
Stellen Sie die Zellenanzahl, den Entladestrom
und die Akkukapazität im Menü ein. Der Entla-
destrom kann von 0,1 - 2,0A eingestellt werden
und sollte, wie auch die Spannung, zum Akku pas-
sen welcher entladen werden soll.
Starten Sie den Ladevorgang indem Sie die
„Start" Taste länger als 2 Sek. gedrückt halten.
Diese Anzeige zeigt Ihnen den Status des Lade-
oder Entladevorgangs. Um diesen abzubrechen,
drücken Sie einmal die Taste „Back"
Drücke
den Pfeil im oberen Abschnitt
Drücke „Stop" um zum Ladestrommenü
zu gelangen.
„Back" Zurück zum Lademenü
D
p
p
igiTaL
ower
rogram
Über dieses Programm können Sie eine Ausgangsspannung von 3,0 - 24V (DC) für andere elektro-
nische Komponeten zur Verfügung stellen.
C1:
Im digitalen Power Menü wird die Anzei-
ge zunächst die Werte anzeigen welche
Sie zuletzt eingestellt hatten. Wenn diese
Werte nicht verändert werden müssen,
drücken Sie die „Start" Taste länger als
2 Sek. um fortzufahren.
Stellen Sie den max. Ausgangsstrom ein
Stellen Sie die max. Ausgangsleistung ein
Zeigt den aktuellen Ausgangsstrom
Zeigt die aktuelle Ausgangsleistung
Drücken Sie die „Graph" Taste, um die Strom-
kurve angezeigt zu bekommen.
Um das Programm zu beenden, drücken Sie
„Back" um zurück zugelangen und dann die
„Stop" Taste.
D
V
aTa
iew
Mit diesem Programm können Sie die Gesamtspannung, die Einzelzellenspannung und den inne-
ren Widerstand des Akkus überprüfen. Zudem kann die Innere- & Äußere Temperatur des Ladege-
räts ausgelesen werden.
Tipp: Wenn Sie die „view" Taste drücken,
wird das Ladegerät den Widerstandsmess-
prozess einmalig aufrufen. Stellen Sie daher
sicher, dass der Akku am Ladeausgang ange-
schlossen ist.
D1:
Touch
Einstellen des Akkutypen (LiPo / LiIon / LiFe)
Sie können die Balancer Funktion für einen unba-
lancierten Akku verwenden.
Drücken Sie „Balance", um den Akkutypen zu
wählen und dann „Start", um das Balancen zu
starten.
„Back" Zurück zum Akkutyp Menü
Bitte überprüfen Sie sorgfälltig den Ak-
kutyp und Einstellungen, anderenfalls
kann der Akku beschädigt werden.
F
ehLermeLDungen
Der TX100 ist mit einer Reihe von Sicherheitsvorkehrungen gegen Betriebsfehler und Anwenderfeh-
ler ausgestattet. Fehlermeldungen erscheinen umgehend auf dem Display und der aktive Prozess
wird unterbrochen um das Geät und den Akku zu schützen.
Am Ausgang ist ein Akku mit falscher Polarität ange-
schlossen
Keine Akkuverbindung oder diese wurde unterbrochen
Die Eingangsspannung ist ober- oder unterhalb des Gren-
zwertes von 11-18 Volt
Ladestörung
Die Gesamtakkuspannung ist zu gering
Die Gesamtakkuspannung ist zu hoch
Die Einzelzellenspannung ist zu gering
Die Einzelzellenspannung ist zu hoch
Balancerausgang hat keine Verbindung
Das Ladegerät ist überhitzt
Ausgangsleistung ist zu hoch im „Digital Power Pro-
gram"
Ausgangsstrom ist zu hoch im „Digital Power Program"
Die max. Ladezeit wurde überschritten
Die max. Ladekapazität wurde überschritten
Die max. Temperatur des Akkus wurde überschritten
(nur beim Einsatz der optionalen Temperatursensors)
s
& h
erVice
aFTungsausschLuss
Sollten trotz sachgerechter Handhabung und ausreichender Pflege Probleme auftreten, senden Sie
das Ladegerät mit kurzer und präziser Beschreibung des Problems, Mangels oder der Beschädi-
gung an CS-ELECTRONIC GmbH, Johann-Karg-Str. 30, D-85540 Haar bei München.
Weitere Infos unter: http://cs-shop.de/Reklamationen
Mit dem Einsenden des Produkts erteilen Sie uns einen Reparaturauftrag. Auf Ihren ausdrückli-
chen Wunsch erstellen wir einen Kostenvoranschlag, der kostenpflichtig ist, sollten Sie anschlie-
ßend die Reparatur nicht durchführen lassen.
Die Einhaltung der Gebrauchsanleitung sowie die Bedingungen und Methoden bei Installation,
Betrieb, Verwendung und Wartung des Ladegerätes können von CS-ELECTRONIC zu keiner Zeit
überwacht werden. Daher übernimmt CS-ELECTRONIC keinerlei Haftung für Verluste, Schäden
oder Kosten, die sich aus fehlerhafter Verwendung und Betrieb ergeben oder in irgendeiner
Weise damit zusammenhängen.
g
aranTieBeDingungen
CS-ELECTRONIC Produkte werden nach strengsten Qualitätskriterien gefertigt, es wird garan-
tiert, dass der Lader in einwandfreiem Zustand ausgeliefert wird. CS-ELECTRONIC gewährt die
gesetzliche Gewährleistung auf Produktions- und Materialfehler, die zum Zeitpunkt der Aus-
lieferung des Produktes vorhanden waren. Für gebrauchstypische Verschleißerscheinungen
C140240
wird nicht gehaftet. Die Gewährleistung gilt nicht für Mängel, die auf natürliche Abnutzung /
Verschleiß, eine unsachgemäße Benutzung oder mangelnde Wartung zurück zuführen sind. Jeg-
licher Gebrauch des Produktes folgt auf eigene Gefahr. Ein Gewährleistungsanspruch kann nur
anerkannt werden, sofern beim Einsenden des Produktes eine Kopie des Kaufbeleges beigefügt
ist. Die Gewährleistung über-steigt in keinem Fall den Wert des Produktes.
C140240
Durch Inbetriebnahme des Produktes erkennen Sie die obigen Bedingungen an und übernehmen
die volle Verantwortung aus dem Gebrauch dieses Produktes. Die von uns angegebenen Werte
über Gewicht, Größe oder Sonstiges sind als Richtwerte zu verstehen. CS-ELECTRONIC über-
nimmt keine formelle Verpflichtung für derartige spezifische Angaben, da sich durch technische
C140240
Veränderungen, die im Interesse des Produktes vorgenommen werden, andere Werte ergeben
können.
k
onFormiTäTserkLärung
Das Ladegerät CS TX100 Touch Screen Charger mit der Produkt Nr. C140240 entspricht den
einschlägigen nationalen und europäischen Bestimmungen.
Hinweise zu Entsorgungsvorschriften der European Union
In EU-Ländern dürfen Elektrogeräte nicht im Haus- bzw. Restmüll ent-
sorgt werden. Sie können Ihr Altgerät bei öffentlichen Sammelstellen
z.B. Recyclinghöfen kostenlos abgeben. Das Gerät wird dort für Sie
fachge-recht und kostenlos entsorgt. Mit der Rückgabe Ihres Altgerä-
tes leisten Sie einen wichtigen Beitrag zum Schutz der Umwelt!
Folgende Richtlinien des European EMC Directive werden erfüllt:
Elektromagnetische Verträglichkeit (EMV) 2004/108/EC Electromagnetic compatibility (EMC)
EN55014-1:2006+A2:2011
EN55014-2:1997+A2:2008
EN61000-3-2:2006+A2:2009
EN61000-3-3:2008
Niederspannungs-Richtlinie 2006/95/EC Low-voltage directive
EN60335-2-29:2004+A2:2010
EN60335-1:2002+A1:2004+A11:2004+A2:2006+A12:2006+A13:2008+A14:2010+A15:2011
EN62233:2008
©CS-ELECTRONIC GmbH
Johann-Karg-Str. 44
85540 Haar by Munich
Germany
C140240
©CS-ELECTRONIC GmbH
Johann-Karg-Str. 44
85540 Haar by Munich
Germany
©CS-ELECTRONIC GmbH
Johann-Karg-Str. 44
85540 Haar by Munich
Germany
Copyright: Jede Veröffentlichung, Weitergabe oder kommerzielle Verwendung bedarf unserer
schriftlichen Genehmigung. Für Druckfehler, Änderungen und Irrtümer wird keine Haftung über-
nommen.
Viel Spaß mit Ihrem neuen Ladegerät wünscht Ihnen das Team der Firma CS-ELECTRONIC.
Haar im März 2016
