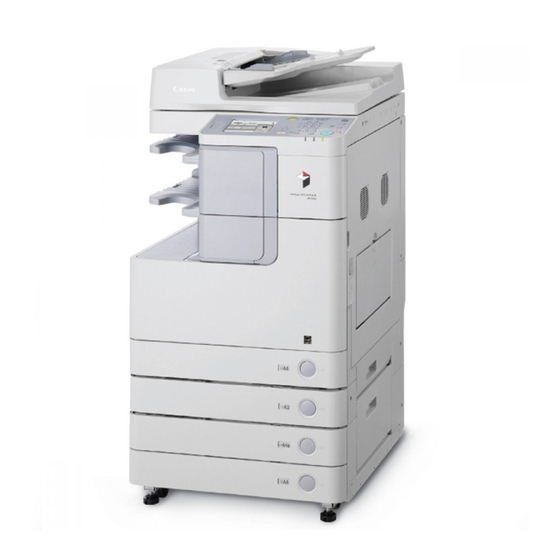

Inhaltszusammenfassung für Canon image RUNNER 2545i
Seite 1
Druckerhandbuch Druckerhandbuch Druckerhandbuch Druckerhandbuch Bitte lesen Sie dieses Handbuch, bevor Sie mit dem Produkt arbeiten. Bitte lesen Sie dieses Handbuch, bevor Sie mit dem Produkt arbeiten. Nachdem Sie die Anleitung gelesen haben, bewahren Sie sie zum Nachschlagen an Nachdem Sie die Anleitung gelesen haben, bewahren Sie sie zum Nachschlagen an einem sicheren Ort auf.
Seite 2
imageRUNNER 2545i/2545 2535i/2535 2530i/2530 2525i/2525 2520i/2520 Druckerhandbuch...
Aufbau der Handbücher zum System Die Handbücher für dieses System sind wie unten aufgeführt strukturiert. Bitte schlagen Sie zu den jeweiligen Themen dort nach. Je nach Systemkonfiguration und Produkten sind einige Handbücher für Sie möglicherweise nicht von Interesse. Handbücher mit diesem Symbol finden Sie als PDF-Datei auf der Handbücher mit diesem Symbol liegen als gedruckte Bücher vor.
Umfasst die unterstützten Zeichensätze, technische Daten und den Index. Bei der Erstellung dieser Handbücher und Anleitungen wurden größte Anstrengungen unternommen, um Ungenauigkeiten und Auslassungen zu vermeiden. Außerdem kann es aufgrund von Produktverbesserungen zu Abweichungen kommen. Bitte kontaktieren Sie Canon, falls Sie genaue Spezifikationen benötigen.
Vorwort Vielen Dank, dass Sie sich für den Canon imageRUNNER 2545i/2545/2535i/2535/2530i/ 2530/2525i/2525/2520i/2520 entschieden haben. Bevor Sie mit dem System arbeiten, lesen Sie dieses Handbuch bitte sorgfältig. So informieren Sie sich über den optimalen Einsatz der Funktionen für Ihre speziellen Anforderungen. Bewahren Sie das Handbuch dann immer als Nachschlagewerk in der Nähe des Systems auf.
Illustrationen in diesem Handbuch Die in diesem Handbuch dargestellten Abbildungen entsprechen denen beim imageRUNNER 2545i mit dem folgenden optionalen Zubehör: Finisher (intern) B1, Zusätzliches Finisherfach B1 und Kassetteneinheit AE1. Anzeigendarstellung in dieser Bedienungsanleitung Die in dieser Anleitung verwendeten Bildschirmabbildungen können abhängig von der Systemkonfiguration von der tatsächlichen Anzeige abweichen.
Abkürzungen in diesem Handbuch Im vorliegenden Handbuch ist der Produktname Microsoft „ Windows-Betriebssystem Windows abgekürzt. “ „ “ Warenzeichen Adobe und Adobe Acrobat sind Marken von Adobe Systems Incorporated. PCL, PCL5 und PCL6 sind Marken der Hewlett-Packard Company. Das Windows-Logo und Windows sind Marken oder eingetragene Marken der Microsoft Corporation in den USA und/oder anderen Ländern.
Weitere Hinweise Alle Informationen in diesem Handbuch können ohne vorherige Ankündigung verändert werden. CANON INC. GIBT KEINERLEI GARANTIE IN BEZUG AUF DIESES MATERIAL, WEDER EINGESCHLOSSEN NOCH AUSGESPROCHEN, AUSSER DEN HIER GEGEBENEN. ES GIBT AUCH KEINE UNBEGRENZTEN GARANTIEN FÜR DIE VERMARKTBARKEIT DES MATERIALS, DIE EIGNUNG FÜR EINEN BESTIMMTEN ZWECK ODER DEN AUSSCHLUSS VON VERLETZUNGEN ANDERER PATENTE.
Einführung in die Druckfunktion KAPITEL Dieses Kapitel gibt einen Überblick über die Druckfunktion. Überblick über die Druckerfunktion......... . 1-2...
Überblick über die Druckerfunktion Dieses Gerät kann auf zwei Arten zum Drucken von Dokumenten verwendet werden, wie unten aufgeführt. Direkter Druck über ein USB-Speichermediumgerät Sie müssen das System nicht an Ihren Computer anschließen, um Bilder zu drucken. Weitere Informationen finden Sie in Kapitel 2, „Drucken mit einem USB-Speichermedium (Mediendruck)“.
Drucken mit einem USB-Speichermedium (Mediendruck) KAPITEL Dieses Kapitel beschreibt, wie Sie von einem USB-Speichermedium drucken. Drucken mit einem USB-Speichermedium ........2-2 Indexdruck .
Drucken mit einem USB-Speichermedium Sie können Daten direkt von einem USB-Speichermedium drucken, indem Sie es in das System einstecken und die gewünschten Bilder im Berührung-Anzeigefeld auswählen. Sie müssen das System nicht an Ihren Computer anschließen, um Bilder zu drucken. WICHTIG •...
Seite 18
HINWEIS • Wenn die Maske auf der linken Seite erscheint, betätigen Sie [Fertig]. • Wenn die unten aufgeführten Meldungen erscheinen, befolgen Sie die Anweisungen in Kapitel 2, „Grundlegende Operationen“, im Referenzhandbuch, um die notwendigen Schritte vorzunehmen. - <Sie müssen eine Kontrollkarte einsetzen.>...
Seite 19
Wählen Sie den Ordner, der die zu druckenden Daten enthält ➞ [Abw.]. Wenn Sie Daten wählen, die außerhalb des Ordners gespeichert sind, fahren Sie mit Schritt 5 fort. HINWEIS Sie können die gewünschten Daten auswählen, indem Sie alle Daten nach dem Datum oder der Erweiterung sortieren.
Bestätigen Sie mit [Def.Eigsch.], wenn Sie erweiterte Einstellungen vornehmen möchten. Anderenfalls können Sie mit Schritt 9 fortfahren. HINWEIS Die unten aufgeführten Einstellungen gelten nur für JPEG-Dateien. Wenn die ausgewählten Daten TIFF-Dateien umfassen, werden die Einstellungen nicht für die TIFF-Dateien übernommen. Wählen Sie die gewünschten Einstellungen für die Ausdrucke.
Seite 21
[Helligkeit]: Passen Sie die Helligkeit an Ihre Anforderungen an. [Halbtöne]: Wählen Sie [Fehlerstreuung] oder [Gradation], um das Bild für den Ausdruck zu optimieren. HINWEIS • Die Standardeinstellung ist [Fehlerstreuung]. • [Fehlerstreuung] ist für gescannte Bilder geeignet, [Gradation] für Fotos, die mit einer Digitalkamera aufgenommen wurden.
Indexdruck Sie können einen Index der auf einem USB-Speichermedium gespeicherten Daten drucken. HINWEIS • Diese Funktion ist nur für JPEG-Dateien verfügbar. Wenn der ausgewählte Ordner TIFF-Dateien enthält, werden diese nicht gedruckt. • Das Druckdatum und die Dateinamen werden automatisch unter die Bilder gedruckt. Rufen Sie die Mediendruck-Maske auf, um die Dateien zum Drucken auszuwählen.
Auswählen aller Dateien in einem Ordner Sie können alle Dateien gleichzeitig drucken, die in dem angegebenen Ordner gespeichert sind. Für jede Datei kann die Anzahl der Ausdrucke einzeln festgelegt werden. Rufen Sie die Mediendruck-Maske auf, um die Dateien zum Drucken auszuwählen. Hilfe finden Sie in den Schritten 1 bis 3 unter „Drucken mit einem USB-Speichermedium“...
Auswählen der Dateien nach Datum Sie können Dateien nach dem Datum suchen, um nur die gewünschten Dateien auszuwählen und zu drucken. Diese Funktion ist besonders praktisch, wenn sich eine große Anzahl Dateien in dem Ordner befindet, oder wenn die Dateinamen eine Identifizierung der gewünschten Datei(en) schwierig macht.
Seite 25
Wählen Sie das Enddatum ➞ [OK]. Wählen Sie die Daten, die Sie drucken möchten. Wenn Sie für einzelne Dateien die Anzahl der Ausdrucke festlegen möchten, schlagen Sie unter „Drucken mit einem USB-Speichermedium“ auf S. 2-2 nach. Betätigen Sie [Druckstart]. Wenn der Druckvorgang abgeschlossen ist, entfernen Sie das USB-Speichermedium vom USB-Anschluss.
Auswählen der Dateien nach der Erweiterung Sie können Dateien nach dem Format suchen, um nur die gewünschten Dateien auszuwählen und zu drucken. Rufen Sie die Mediendruck-Maske auf, um die Dateien zum Drucken auszuwählen. Hilfe finden Sie in den Schritten 1 bis 3 unter „Drucken mit einem USB-Speichermedium“...
Seite 27
Betätigen Sie [Druckstart]. Wenn der Druckvorgang abgeschlossen ist, entfernen Sie das USB-Speichermedium vom USB-Anschluss. WICHTIG Entfernen Sie das USB-Speichermedium nicht, während die Verarbeitungs-/Datenanzeige blinkt. Die blinkende Anzeige verweist darauf, dass das System auf die Daten auf dem USB-Speichermedium zugreift. Die Daten können beschädigt werden, wenn Sie das USB-Speichermedium zu diesem Zeitpunkt entfernen.
Verwalten von Druckaufträgen KAPITEL Dieses Kapitel beschreibt, wie Sie die Details und Aufzeichnungen der Druckaufträge über die Maske Systemmonitor überprüfen können, und wie Druckaufträge über (Stopp) und die Maske Systemmonitor abgebrochen werden. Verwalten von Druckaufträgen ..........3-2 Abbrechen eines Druckauftrags über die Taste Stopp .
Verwalten von Druckaufträgen Dieser Abschnitt beschreibt die Schritte für die unten aufgeführten Vorgänge. • Abbrechen eines Druckauftrags über die Taste Stopp (Siehe S. 3-2) • Überprüfen und Abbrechen von Druckaufträgen über den Systemmonitor (Siehe S. 3-3) • Überprüfen des Druckprotokolls (Siehe S. 3-6) ndexdruck Abbrechen eines Druckauftrags über die Taste Stopp Sie können einen Druckauftrag während des Druckvorgangs über die Taste...
❑ Betätigen Sie [Ja]. Überprüfen und Abbrechen von Druckaufträgen über den Systemmonitor Sie können den Status der Druckaufträge vor oder während des Druckvorgangs über die Maske Systemmonitor überprüfen und abbrechen. HINWEIS Nachdem Sie einen Auftrag abgebrochen haben, werden möglicherweise noch mehrere Ausdrucke ausgegeben.
Seite 31
Blättern Sie mit [ ] oder [ durch die Auftragsliste, und wählen Sie den Auftrag aus, den Sie überprüfen oder abbrechen möchten. Wenn Sie den Auftrag abbrechen möchten, fahren Sie mit Schritt 5 fort. HINWEIS Die in der Maske Status angezeigten Meldungen lauten wie folgt: - [Drucke...]: Aktueller Auftrag - [Warte]: Reservierte Aufträge Wenn Sie Details zum...
Seite 32
Betätigen Sie [Abbruch], wenn Sie den Druckjob abbrechen wollen. HINWEIS Sie können nicht mehrere Aufträge auswählen und diese auf einmal abbrechen. Betätigen Sie [Ja]. Falls Sie den gewählten Auftrag nicht abbrechen wollen, betätigen Sie [Nein], um zur vorigen Maske zurückzukehren. Betätigen Sie , um zum Hauptbildschirm (Rückstellung)
Überprüfen des Druckprotokolls Sie können alle abgeschlossenen Druckaufträge über die Maske Systemmonitor überprüfen. HINWEIS Wenn „Auftragslog Anzeige“ unter „Systemeinstellungen“ auf ‚Aus‘ gesetzt ist, wird die Druckprotokoll-Maske nicht über die Maske Systemmonitor angezeigt. Anweisungen dazu, wie „Auftragslog Anzeige“ eingestellt wird, finden Sie in Kapitel 6, „Schutz des Systems vor unbefugtem Zugriff“, im Handbuch zu den Systemeinstellungen.
Seite 34
Blättern Sie mit [ ] oder [ durch die Auftragsliste, und wählen Sie den Auftrag aus, den Sie überprüfen möchten ➞ betätigen Sie [Details]. Überprüfen Sie die Details des Auftragsprotokolls ➞ [Fertig]. Verwalten von Druckaufträgen...
Anpassen der Einstellungen KAPITEL In diesem Kapitel finden Sie Informationen zur Verwendung der Menüs und Untermenüs zur Druckereinstellung über die Zusatzfunktionen. Menüfunktionen ............4-3 Festlegen der Prioritäten .
Seite 37
4. Anpassen der Einstellungen BarDIMM ..............4-25 FreeScape.
Menüfunktionen Dieser Abschnitt beschreibt die Menüfunktionen und wie Sie über das Berührungs-Anzeigefeld darauf zugreifen. Die Grundeinstellungen, wie die Anzahl der Kopien und das Papierformat, können über die Anwendung, welche den Druckjob sendet, oder über den Druckertreiber festgelegt werden. Das System verfügt aber über weitere Druckereinstellungen, darunter auch solche, die nicht remote über eine Anwendung oder vom Druckertreiber vorgenommen werden können.
Festlegen der Prioritäten Wenn die entsprechende Menüfunktionseinstellung sowohl über das Berührungs-Anzeigefeld des Systems als auch über eine Anwendung oder den Druckertreiber vorgenommen werden kann, setzen die Einstellungen der Anwendung oder des Druckertreibers die Einstellungen, die über das Berührungs-Anzeigefeld des Systems vorgenommen werden, außer Kraft. Bei Einstellungen, die nur über das Berührungs-Anzeigefeld oder die Remote UI verfügbar sind, hat die zuletzt festgelegte Einstellung Priorität.
Verwenden des Menüs Druckereinstellungen Im Menü Druckereinstellungen können Sie auf allgemeine Funktionen zugreifen. Im Folgenden wird der Aufbau des Menüs Druckereinstellungen kurz beschrieben. Eine genauere Beschreibung aller Möglichkeiten des Menüs Druckereinstellungen finden Sie unter „Menü Einstellungen“ auf S. 4-7. HINWEIS Manche der Einstellungen stehen je nach Druckerumgebung nicht zur Verfügung.
Seite 41
Betätigen Sie [Druckereinstellungen]. Betätigen Sie [ ] bzw. [ ], um die zu ändernde Einstellung zu wählen ➞ betätigen Sie [OK]. Schlagen Sie unter den Beschreibungen der folgenden Einstellungen nach, und wählen Sie die Option, die Ihren Anforderungen am besten entspricht: - Stand.papierform.
Menü Einstellungen Dieser Abschnitt umfasst ausführliche Informationen zu den Druckereinstellungen. HINWEIS Die Standardeinstellungen sind in Fettdruck gekennzeichnet. Stand.papierform. A4, A3, A5, 11 x 17, LGL, LTR, STMT, EXECUTIV, ISO-B5, ISO-C5, Nr. 10 (COM10), MONARCH, EUROPEAN DL Diese Einstellung definiert das verwendete Standard-Papierformat, falls das Papierformat nicht im Druckertreiber des Computers eingestellt werden kann bzw.
- Schweres Papier 2: 91 bis 105 g/m - Schweres Papier 3: 106 bis 128 g/m • Wenn Folien bedruckt werden sollen, wird die Verwendung von Canon OHP-Folien empfohlen. • Wenn Etiketten bedruckt werden sollen, wird die Verwendung von Canon Etikettenbogen empfohlen.
Doppelseit. Druck Aus, Ein Diese Einstellung bestimmt ein- oder doppelseitigen Druck. Beim doppelseitigen Druck wird das Dokument auf der Vorder- und Rückseite bedruckt. HINWEIS • Beim doppelseitigen Druck können Sie entweder die Papierkassetten oder die Stapelablage als Papierquelle nutzen, wenn Papier vom Typ A4, A3, A5R, A4R, B4, B5, B5R, LTR, LTRR, LGL, 11"...
Seite 45
■ Toner sparen Aus, Ein Diese Einstellung aktiviert oder deaktiviert die Tonersparfunktion. Wenn diese Funktion aktiviert ist, wird zum Drucken der Dokumente weniger Toner verwendet, was zu einer längeren Nutzungsdauer des Toners führt. WICHTIG • Diese Einstellung gilt nur für Druckaufträge, die von einem Computer über einen Druckertreiber weitergeleitet werden.
HINWEIS • Diese Einstellung ist auch verfügbar, wenn Linienglättung im Druckertreiber auf [Ein] gesetzt ist. • Bei dieser Einstellung basieren die vertikalen Linien auf der Richtung, in der das Papier eingezogen wird. • Wenn Sie für diese Einstellung [Level 2] oder höher auswählen, kann dies bei Halbtonbildern zu abrupten Änderungen der Abstufung führen.
Seite 47
■ Rand -50,0 bis +50,0 mm (in Schritten von 0,5 mm); 0,0 mm Diese Einstellung legt den Papierrand in Millimeter fest. Betätigen Sie [ ], um die Breite des Innenrands zu vergrößern. (Beispiel 1) Betätigen Sie [ ], um die Breite des Außenrands zu vergrößern. (Beispiel 2) 0,0 mm Mitte Mitte...
Kombinieren der Bindungs- und Rand-Einstellungen Die Abbildungen unten zeigen, wie die Einstellungen für Bindung und Rand kombiniert werden. Sie können die Papierausrichtung über den Druckertreiber festlegen. (Siehe Kapitel 3 „Druckfunktionen“, im Handbuch zum Windows-Druckertreiber.) Autom. weiter Aus, Ein Mit dieser Einstellung können Sie einen Fehler automatisch übergehen lassen und trotzdem mit dem Drucken fortfahren (Fehler übergehen/Error Skip).
Timeout Ein (5 bis 300 Sek), Aus; 15 Sek Mit der Timeout-Einstellung kann das System einen Druckauftrag, der im Speicher des Systems verblieben ist, nach einer festgelegten Zeitspanne verwerfen. Diese Einstellung ist praktisch, wenn die Daten für den aktuellen Job einen Fehler aufweisen, was verhindert, dass das System weiterhin drucken kann.
Endverarbeitung Aus, Sortieren, Drehen+Sortieren, Drehen+Gruppieren, Versatz+Sortieren, Versatz+Gruppier., Heften+Sortieren (Ecke (Oben-L), Ecke (Oben-R), Ecke (Unten-L), Ecke (Unten-R), Doppelt (Links), Doppelt (Rechts), Doppelt (Oben), Doppelt (Unten)) WICHTIG Die Tabelle unten listet alle mit dem optionalen Finisher (intern) B1 verfügbaren Endverarbeitungsmodi sowie die zulässigen Papierformate auf. : Verfügbar n.
Seite 51
Versatz+Gruppier. In dieser Einstellung werden alle Kopien der gleichen Seite vor dem Drucken der nächsten Seite gedruckt. Jeder weitere komplette Seitensatz wird versetzt sortiert, um den Anfang der neuen Seitengruppe zu markieren. Heften+Sortieren In dieser Einstellung werden alle Seiten eines Kopiensatzes gedruckt (sortiert) und dann geheftet, bevor der nächste Kopiensatz gedruckt wird.
Seite 52
HINWEIS • Drehen+Sortieren sowie Drehen+Gruppieren stehen für die Auswahl zur Verfügung, wenn das Papierformat A4, A4R, B5, B5R, LTR oder LTRR verwendet wird. • Bei Wahl von Drehen+Sortieren oder Drehen+Gruppieren kann ein Teil des Druckbilds bei Drehen des Bilds abgeschnitten werden. Sie müssen das gleiche Papierformat wie das Original für Quer- als auch für Hochformat in die Kassette laden.
Persönlichkeit Auto, PCL, PS Mit dieser Einstellung kann das System Daten, die es vom Hostcomputer empfangen hat, in dem angegebenen Datenformat verarbeiten. Wenn ‚Persönlichkeit‘ auf [Auto] gesetzt wird, kann das System bei jedem Auftrag den Datentyp bestimmen, den es vom Host empfangen hat.
Initialisieren Aus, Ein Durch Initialisierung der Druckereinstellungen können die Menüeinstellungen auf die werkseitigen Einstellungen zurückgesetzt werden. Durch Wahl von [Ein] werden die Einstellungen initialisiert. Durch Wahl von [Aus] werden die Einstellungen nicht initialisiert. WICHTIG Schalten Sie während der Initialisierung der Einstellungen das System nicht aus, da dies den Speicher beschädigen könnte.
PCL-Einstellungen HINWEIS Die PCL Druckerfunktion ist nur verfügbar, wenn das PCL Printer Kit-AF1 (optional für den imageRUNNER 2545/2535/2530/2525/2520) aktiviert ist. Papier sparen AUS, EIN Diese Einstellung legt fest, ob eine leere Seite ausgegeben wird, wenn die Software keine Daten zwischen den Endseiten-Codes ausgibt. Bei [AUS] wird eine leere Seite ausgegeben.
Fontnummer 0 bis 104; 0 Sie können die werkseitig festgelegten Schriftarten für die Druckerfunktion mit den entsprechenden Fontnummern festlegen. Schriftartbeispiele zu jeder Fontnummer finden Sie unter „Schriftenmuster“ auf S. 6-20. Punktformat 4,00 bis 999,75 Punkte (in Schritten von 0,25 Punkten); 12,00 Mit dieser Einstellung können Sie eine Punktgröße für den Standard-Font festlegen.
HINWEIS Diese Funktion ist verfügbar, wenn [Ein] für die Einstellung „Anw.def. Papier“ ausgewählt ist. Längenmaß 99,0 bis 297,0 mm; 297,0 Mit dieser Einstellung können Sie die vertikale Größe für benutzerdefiniertes Papier festlegen. Diese Funktion ist praktisch, wenn ein Teil des gedruckten Bildes abgeschnitten wird. Wenn Sie diesen Wert erhöhen, wird möglicherweise ein Teil des fehlenden Texts richtig gedruckt.
A4 Drck.verbreit. Aus, Ein Mit dieser Einstellung wird festgelegt, ob der Druckbereich des A4-Formats auf das Letter-Format verbreitert wird. Mit [Ein] ist der ganze Bereich auf einer Seite 4,23 mm von der oberen und unteren Kante sowie 1,28 mm von der linken und rechten Kante für den Druck auf A4-Papier verfügbar. Nur die Breite wird erweitert.
Halbtöne Text: Auflösung, Hohe Auflösung, Ton, Gradation Grafiken: Ton, Gradation, Auflösung, Hohe Auflösung Bild: Ton, Gradation, Auflösung, Hohe Auflösung Diese Einstellung legt fest, wie Halbtöne in schwarzen und weißen Daten ausgegeben werden. Druckdaten werden in Punkten ausgedrückt. Feine Abstufungen, Kanten und Grautöne werden mit Dither-Muster ausgegeben, die aus einer Gruppe von Punkten bestehen.
Broschüre Aus, Bindung links, Bindung rechts Mit dieser Einstellung können Sie zwei Datenseiten so drucken, dass die Ausdrucke für eine Broschüre verwendet werden. Wenn [Bindung links] gewählt wurde, werden die Seiten auf der linken Seite gebunden. Wenn [Bindung rechts] gewählt wurde, werden die Seiten auf der rechten Seite gebunden. [Bindung rechts] [Bindung links] HINWEIS...
PS-Einstellungen HINWEIS Die Funktion PS-Drucker ist nur verfügbar, wenn das optionale PS Printer Kit-AF1 aktiviert ist. Timeout Auftrag 0 bis 3.600 Sekunden (in Schritten von 1); 0 s Mit dieser Einstellung können Sie die Zeitspanne festlegen, bevor der Timeout für einen Job abläuft.
Halbtöne Text: Hohe Auflösung, Gradation, Auflösung Grafiken: Gradation, Auflösung, Hohe Auflösung Bild: Gradation, Auflösung, Hohe Auflösung Diese Einstellung legt fest, wie Halbtöne in schwarzen und weißen Daten ausgegeben werden. Druckdaten werden in Punkten ausgedrückt. Feine Abstufungen, Kanten und Grautöne werden mit Dither-Muster ausgegeben, die aus einer Gruppe von Punkten bestehen. Dies wird als Halbtonverarbeitung bezeichnet.
Seite 64
• Diese Funktion kann bei den Papierformaten A4, A5, JIS-B5, Letter oder Statement gewählt werden. Bei diesen Seitenformaten werden die Daten auf die in der nachstehenden Tabelle aufgeführten Papiertypen gedruckt. Seitenformat Papier JIS-B5 JIS-B4 Letter 11" × 17" Statement Letter-R 4-29 PS-Einstellungen...
Tausch Pap format Aus, Ein Eventuell ist in den Papierkassetten des Systems kein Papier des Formats eingelegt, das im Druckertreiber ausgewählt ist. Wenn die Einstellung „Automatische Formaterkennung“ aktiviert ist, ersetzt das System automatisch das fehlende Papier durch Papier in einem verfügbaren Format, wie in der Tabelle unten dargestellt.
Störungsbeseitigung KAPITEL Dieses Kapitel beschreibt, wie Probleme identifiziert und gelöst werden, die möglicherweise beim Betrieb des Systems auftreten. Identifizieren und Isolieren von Problemen........5-2 Druckerprobleme .
Möglicherweise treten beim Betrieb des Systems Probleme auf. Nehmen Sie sich einen Augenblick Zeit, um zu prüfen, ob es eine einfache Lösung des Problems gibt, bevor Sie sich an einen autorisierten Canon-Händler vor Ort wenden. Druckerprobleme Die Anzeigen sind aus und das Display zeigt nichts an.
Seite 68
Grund 4 Das in der Kassette eingelegte Papierformat unterscheidet sich von dem Papierformat, das Sie in der Anwendungssoftware eingestellt haben, oder das entsprechende Papierformat, das Sie zum Vergrößern oder Verkleinern der Kopie eingestellt haben, ist nicht eingelegt. Lösung 1 Legen Sie Papier des Formats, das Sie in der Anwendung (oder zum Vergrößern/Verkleinern) angegeben haben, in die Kassette ein, und drucken Sie dann erneut.
Der Serviceruf (E730) erscheint bei der Verwendung der PS-Funktionen. Ursache Bei Verwendung des PS-Druckers ist eine Störung aufgetreten. Lösung Sie müssen das System neu starten, indem Sie es ausschalten und mindestens 10 Sekunden warten, bevor Sie es wieder einschalten. (Siehe Kapitel 6 „Störungsbeseitigung“...
Reinigen Sie die Fixierwalze. (Siehe Kapitel 5, „Regelmäßige Wartung“, im Referenzhandbuch.) Schwarze Streifen erscheinen auf mehreren Seiten nacheinander. Ursache Die Tonerpatrone ist alt oder beschädigt. Lösung Wenden Sie sich an Ihren Canon Servicepartner vor Ort. Identifizieren und Isolieren von Problemen...
Seite 71
Identifizieren und Isolieren von Problemen...
Seite 72
Anhang KAPITEL In diesem Kapitel finden Sie eine Zusammenfassung der technischen Daten des Systems sowie den Index. Das Menü Druckereinstellungen..........6-2 Einige grundlegende Informationen zu Fonts .
Das Menü Druckereinstellungen In der folgenden Tabelle sind alle Parameter des Druckereinstellungsmenüs aufgelistet. Die Standardeinstellungen sind in Fettdruck gekennzeichnet. ■ Menü Einstellungen Zusatzfunktionen Verfügbare Einstellungen Referenz- seite A4, A3, A5, 11 × 17, LGL, LTR, STMT, EXECUTIV, ISO-B5, ISO-C5, Stand.papierform. S.
Seite 74
Zusatzfunktionen Verfügbare Einstellungen Referenz- seite Aus, Sortieren, Drehen+Sortieren* Drehen+Gruppieren* Versatz+Sortieren* Versatz+Gruppier.* , Heften+Sortieren* Endverarbeitung S. 4-15 (Ecke (Oben-L), Ecke (Oben-R), Ecke (Unten-L), Ecke (Unten-R), Doppelt (Links), Doppelt (Rechts), Doppelt (Oben), Doppelt (Unten)) Persönlichkeit Auto, PCL, PS S. 4-18 Vorrang Modus Aus, PCL, PS S.
Zusatzfunktionen Verfügbare Einstellungen Referenz- seite CR an LF anfügen Nein, Ja S. 4-23 A4 Drck.verbreit. Aus, Ein S. 4-24 Halbtöne Text Auflösung, Hohe Auflösung, Ton, Gradation Grafiken Ton, Gradation, Auflösung, Hohe S. 4-25 Auflösung Bild Ton, Gradation, Auflösung, Hohe Auflösung BarDIMM* Aktivieren, Deaktivieren Bar Code...
Einige grundlegende Informationen zu Fonts Dieser Abschnitt fasst einige der grundlegenden Informationen zusammen, die Sie über Fonts wissen sollten. Was ist ein Font? Ein Font ist eine Sammlung von Buchstaben und Symbolen, die beim Drucken eines Dokuments verwendet wird. Im Allgemeinen wird eine Gruppe von Buchstaben und Symbolen, die ein einheitliches Design hat, als Font bezeichnet.
Schriftart Schriftart bezieht sich auf das Design der Zeichen und Symbole. Die folgende Abbildung zeigt ein Beispiel einiger Schriftarten. Wichte Wichte bezeichnet die Dicke des Drucks. Es gibt die dünne, mittlere und fette Wichte. Die Druckerfunktion verfügt über mittlere und fette Fonts. Die Abbildung unten zeigt ein Beispiel des mittleren und fetten Drucks.
Punktformat Das Punktformat bezieht sich auf die Höhe der Zeichen. Die Zeichenhöhe wird in Punkten gemessen. Ein Zoll wird in 72 Punkte geteilt und 1 Punkt ist 1/72 eines Zolls (ca. 0,35 mm). Die Druckerfunktion verfügt über Rasterfonts und skalierbare Fonts.
Zeichenbreite (Fest und PS) Jedes Zeichen hat bei einem beliebigen Schriftgrad eine andere Breite als die anderen Zeichen in einem Font. So ist z. B. „W“ ein breiterer Buchstabe als „I“. Es gibt zwei Arten, Buchstaben mit unterschiedlicher Breite zu drucken: Sie können alle Buchstaben mit dem gleichen Zeichenabstand drucken, unabhängig von ihrer tatsächlichen Breite, oder Sie können den Zeichenabstand zwischen den Buchstaben ändern, damit die unterschiedlichen Breiten berücksichtigt werden.
Symbolsatz Wenn Sie den Buchstaben „A“ drucken, sendet der Hostcomputer einen Code an das System, der dem „A“ entspricht (ein Beispiel dafür ist Hexadezimal 41). Dieser Code wird als Zeichencode bezeichnet. Das System speichert eine interne Darstellung jedes Zeichens und wählt unter diesen Zeichenmustern das Muster aus, das dem empfangenen Code entspricht.
Fonts und skalierbare Fonts Es sind zwei Fontarten verfügbar, die anhand des Datentyps unterschieden werden, durch den sie gebildet werden. • Rasterfonts • Skalierbare Fonts Rasterfonts Jedes Zeichen einer Rasterschrift besteht aus einem Gitter mit kleinen Punkten, die im Speicher des Systems im Dot-Matrix-Format gespeichert werden. Rasterschriften haben eine feste Größe und werden durch Merkmale festgelegt, die als „Attribute“...
Skalierbare Fonts Bei skalierbaren Fonts werden die Zeichen von einem Punkt bis zu jeder gewünschten Größe in 0,1-Punkt-Schritten frei vergrößert oder komprimiert. 6-11 Einige grundlegende Informationen zu Fonts...
Skalierbare Standard- und OCR-Fontsätze (PCL) Bei skalierbaren Fonts werden die Zeichen von einem Punkt bis zu jeder gewünschten Größe in 0,1-Punkt-Schritten frei vergrößert oder komprimiert. (Der maximale Skalierbereich hängt vom Speicher ab, der im System installiert ist, sowie vom verwendeten Papierformat.) Die folgenden skalierbaren Schriftarten sind im System integriert.
Seite 84
Fontnummer Font-Name Ryadh Bold Malka Malka Bold Malka Italic Dorit Dorit Bold Naamit Naamit Bold Arial Arial Bold Arial Italic Arial Bold Italic Times New Roman Times New Roman Bold Times New Roman Italic Times New Roman Bold Italic Helvetica Helvetica Bold Helvetica Oblique Helvetica Bold Oblique...
Seite 85
Fontnummer Font-Name ITC Bookman Demi Italic New century Schoolbook Roman New century Schoolbook Bold New century Schoolbook Italic New century Schoolbook Bold Italic Times Roman Times Bold Times Italic Times Bold Italic ITC Zapf Chancery Medium Italic Symbol SymbolPS Wingdings ITC Zapf Dingbats Courier Bold Courier Italic...
Seite 86
Fontnummer Font-Name Line Printer Line Printer Line Printer Line Printer Line Printer 6-15 Einige grundlegende Informationen zu Fonts...
Zeichensätze (nur für skalierbare Schriftarten) Die folgenden skalierbaren Zeichensätze sind im System integriert. ASCII (ISO6) PC-8 Griechisch CP437 Arabic-8(ARABIC8) PC-8 Griechisch (PC8GRK) DeskTop PC-850 Dingbats (14L) PC-851 Greek-8(GREEK8) PC-852 Hebrew-7(HEBREW7) PC-858 * Hebrew-8(HEBREW8) PC-860 Portugal ISO 8859-1 Latin1 PC-862 ISO 8859-10 Latin 6 PC-864 ISO 8859-2 Latin 2 PC-865 Norwegen...
Unterstützte Symbolsätze In diesem Abschnitt finden Sie eine Liste mit den Zeichencodetabellen für die Zeichen der einzelnen Symbolsätze. ISO Substitutionstabelle Die dunkel hinterlegten Zeichen werden je nach verwendetem Grafiksatz durch die entsprechenden aus der folgenden Tabelle ersetzt. 6-61 Unterstützte Symbolsätze...
Technische Daten In diesem Abschnitt finden Sie die technischen Daten des Systems. Technische Daten zur Software Befehlssprache PCL5e, PCL6, PostScript 3-Emulation (PS3)* und UFRII LT PCL: 93 skalierbare Fonts, 2 OCR-Fonts und 10 Bitmap-Fonts Residente Fonts PS3* 251 skalierbare Fonts PCL5e, PCL6: Verkleinert auf 4,23 mm vom oberen, unteren, linken und rechten Seitenrand.
Seite 137
Verwenden des Menüs Druckereinstellungen, 4-5 Wichte, 6-5, 6-6 Zeichenbreite, 6-5, 6-8 Zeilensteuerung, 4-23 Zeilenumschaltung, 4-23 6-66 Index...
