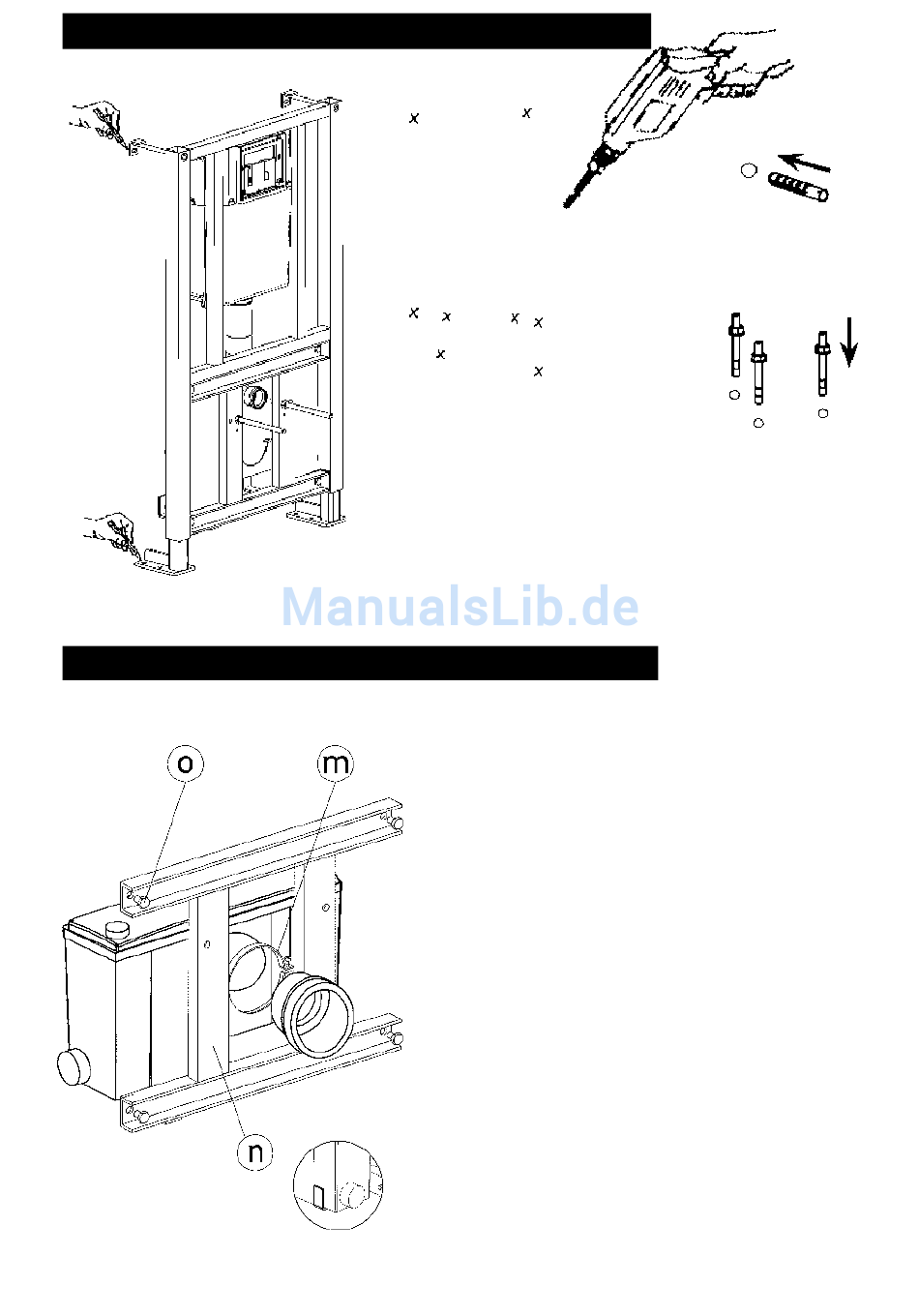

III - VORBEREI T UNG DER BEFESTIGUNG
➊
IV - ANSCHLUSS DER KLEINHEBEANLAGE
Zur Montage der Kleinhebeanlage auf dem
➊
Rahmen:
- Die 4 Mutterschrauben für den abnehmbaren
Die
➊
Bohrlöc
her markieren (2 an der Wand und 6 im Boden).
Das Gestell von der Wand entfernen und mit einem Bohrkopf
➋
Ø 10 mm 2 Löcher mit einer minimalen Tiefe von 70 mm in
die Mauer und mit einem Bohrkopf Ø 8 mm 6 Löcher mit einer
minimalen Tiefe von 65 mm in den Boden bohren.
Die Gewindestäbe (q und x ) in die Löcher stecken.
➌
Das Gestell erneut in Position bringen und zur Montage der
➍
Kleinhebeanlage übergehen.
Rahmen (o) vom Rahmen abschrauben, um
den abnehmbaren Teil (n) zu entfernen.
- Den Ring an der Kleinhebeanlage abschrauben
(1/4 Umdrehung nach links).
- Die Kleinhebeanlage auf den Rahmen
aufsetzen:
- Die Anschlussmuffe (m) wieder am Gerät
positionieren.
- Die Kleinhebeanlage am hinteren Anschlag
befestigen.
- Die Befestigungsschelle gut festschrauben.
- Den abnehmbaren Teil des Rahmens und
die Kleinhebeanlage wieder am Rahmen
befestigen.
- Möchten Sie die Kleinhebeanlage abnehmen,
gehen Sie bitte in umgekehrter Reihenfolge
vor.
B e v o r Si e mi t d e r M o n t a ge i hr e s
➋
Ge ste ll s fo r tfa hr e n, müsse n Sie a m
Häcksl er alle no twendi gen Anschlüsse
vor nehme n. Ve rwe nden Sie hierzu bi tte
die mit der Kleinhebeanlage mitgelieferte
Montageanleitung.
Achtung : Für die Montage einer Dus che werden
t
Ihnen spezielle Montageanweis ungen geliefert.
Bitte beachten Sie diese unbedingt.
7
➌
x 2
➋
x 6
